- Bemessung für momententragfähige und gelenkige Verbindungen von I-förmigen Walzprofilen nach Eurocode 3:
- Momententragfähige Stirnplattenanschlüsse (Typ IH/IM)
- Momententragfähige Pfettenstöße (Typ PM)
- Gelenkige Anschlüsse mit normalen und gestreckten Winkeln (Typen IW und IG)
- Gelenkige Anschlüsse über Stirnplatten mit Befestigung entweder nur am Steg oder an Steg und Flansch (Typ IS)
- Überprüfung von Ausklinkungen IK in Kombination mit gelenkigen Stirnplatten (IS) und Winkelanschlüssen (IW)
- Automatische Auslegung der erforderlichen Verbindung mit Schraubengrößen (alle Typen)
- Überprüfung der notwendigen Dicke des lastannehmenden Bauteils bei Querkraftanschlüssen
- Ausgabe sämtlicher notwendiger Konstruktionsdetails wie Halbzeuge, Lochbilder, notwendiger Überstände, Anzahl der Schrauben, Stirnplattenabmessungen, Schweißnähte
- Ausgabe der Steifigkeiten Sj,ini für biegesteife Verbindungen
- Dokumentation vorhandener Beanspruchungen und Gegenüberstellung mit Beanspruchbarkeiten
- Ausgabe des Ausnutzungsgrades für jede individuelle Verbindung
- Automatische Ermittlung maßgebender Schnittgrößen für mehrere Lastfälle und Anschlussknoten
Leistungsmerkmale
Haben Sie irgendwelche Fragen?
![Darstellungsmöglichkeiten der 3D-Grafik](/de/webimage/010212/3015602/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
![System für den ersten Bemessungsschritt und gewählte Verbindung](/de/webimage/009141/489578/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Dieser Beitrag beschäftigt sich mit der Steifigkeit der im Stahlhochbau häufig verwendeten typisierten Verbindungen nach DSTV/DASt-Katalog und deren Auswirkung auf die Tragwerksberechnung und Bemessungsergebnisse nach DIN EN 1993-1-1.
![KB 001875 | Momentrahmen - Stabbemessung nach AISC 341-22 in RFEM 6](/de/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
![KB 001761 | ...](/de/webimage/034236/3858657/34236.png?mw=512&hash=2df42014d97d6436a842d03b8ed0efea10736ac3)
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.

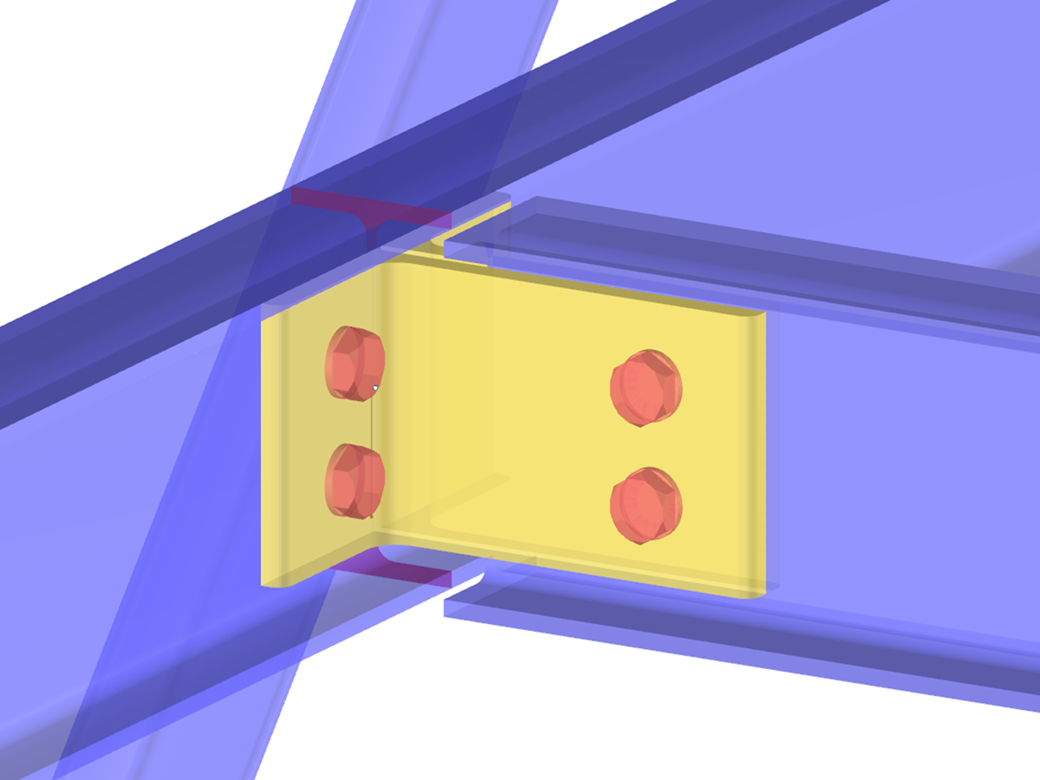

![RFEM/RSTAB-Zusatzmodul RF-/JOINTS Stahl - DSTV | Typisierte Anschlüsse im Stahlhochbau nach EC 3](/de/webimage/002926/2982689/Bühne_1_(1).png?mw=512&hash=946cd2867d0701e2a5a72de20f45b351b3ea8f93)
- Bemessung für momententragfähige und gelenkige Verbindungen von I-förmigen Walzprofilen nach Eurocode 3:
- Momententragfähige Stirnplattenanschlüsse (Typ IH/IM)
- Momententragfähige Pfettenstöße (Typ PM)
- Gelenkige Anschlüsse mit normalen und gestreckten Winkeln (Typen IW und IG)
- Gelenkige Anschlüsse über Stirnplatten mit Befestigung entweder nur am Steg oder an Steg und Flansch (Typ IS)
- Überprüfung von Ausklinkungen IK in Kombination mit gelenkigen Stirnplatten (IS) und Winkelanschlüssen (IW)
- Automatische Auslegung der erforderlichen Verbindung mit Schraubengrößen (alle Typen)
- Überprüfung der notwendigen Dicke des lastannehmenden Bauteils bei Querkraftanschlüssen
- Ausgabe sämtlicher notwendiger Konstruktionsdetails wie Halbzeuge, Lochbilder, notwendiger Überstände, Anzahl der Schrauben, Stirnplattenabmessungen, Schweißnähte
- Ausgabe der Steifigkeiten Sj,ini für biegesteife Verbindungen
- Dokumentation vorhandener Beanspruchungen und Gegenüberstellung mit Beanspruchbarkeiten
- Ausgabe des Ausnutzungsgrades für jede individuelle Verbindung
- Automatische Ermittlung maßgebender Schnittgrößen für mehrere Lastfälle und Anschlussknoten
