RF-JOINTS Timber - Timber to Timber

El módulo adicional JOINTS Timber - Timber to Timber calcula uniones donde las barras de madera están conectadas directamente entre ellas por medio de tirafondos inclinados.

La aplicación permite diseñar conexiones articuladas, considerando la inclinación biaxial de la barra conectada (como en el caso de una unión de cabio), para diámetros de pernos de 6 mm a 12 mm. Realiza comprobaciones automáticas de la distancia mínima entre tirafondos y, opcionalmente, le permite definir las distancias entre tirafondos libremente.

Cálculo de conexiones directas de madera según EC 5 (Eurocódigo 5)

Total de artículos: 4

Módulo adicional RF-/JOINTS Timber - Timber to Timber para RFEM/RSTAB | Cálculo de conexiones directas de madera según el Eurocódigo 5

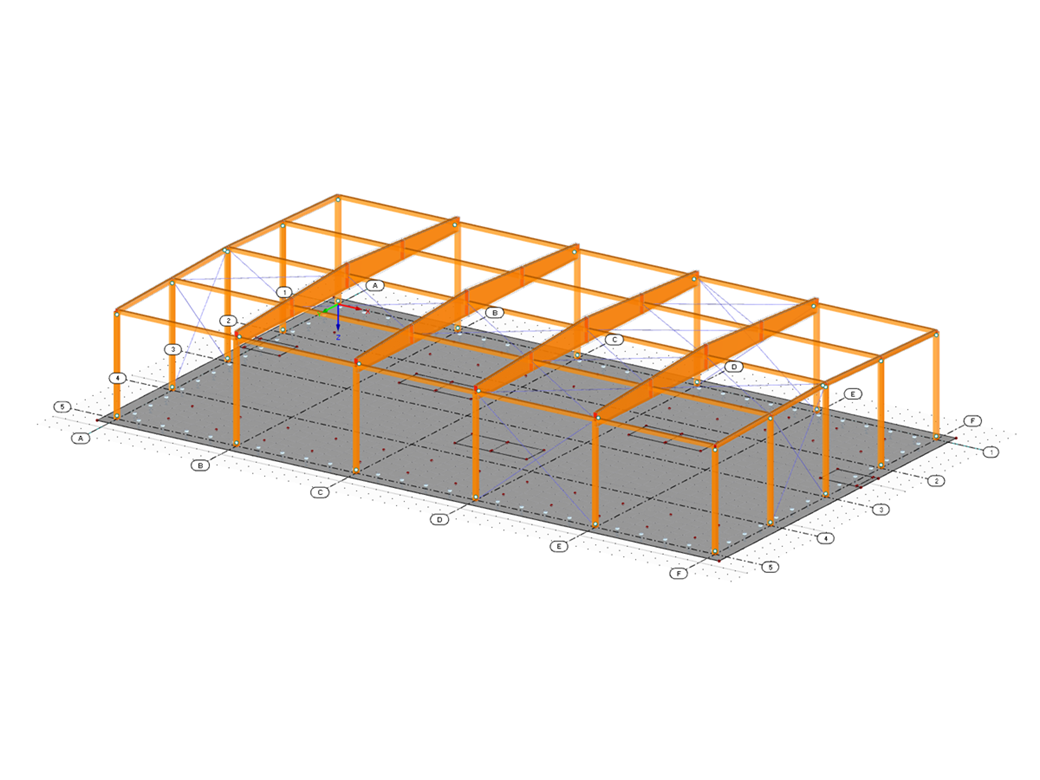

Nave de madera sobre losa de hormigón armado

RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS TIMBER - Timber to Timber | Características

Diseño de conexiones articuladas
Inclinación biaxial de la barra conectada (por ejemplo, una unión de cabio)
Conexión de cualquier número de barras en un nudo para el tipo "Solo barra principal"
Diámetro del tirafondo de 6 mm – 12 mm
Comprobación automática de la distancia mínima entre tirafondos
Definición libre opcional de las distancias de tiradondos
Transferencia de la excentricidad de RFEM/RSTAB
Alineamiento transversal o paralelo de los tirafondos
Definición de hasta 16 tiradondos en fila
Visualización gráfica de las uniones en el módulo adicional en RFEM/RSTAB
Posibilidad de ejecutar todos los cálculos requeridos

RF-/JOINTS TIMBER - Timber to Timber | Entrada

Primero, seleccione el tipo de unión y la norma de cálculo.

Las barras conectadas se importan del modelo de RFEM/RSTAB. El módulo adicional comprueba automáticamente si se cumplen todas las condiciones geométricas.

Además, las cargas se importan automáticamente desde RFEM/RSTAB. En la ventana Geometría, puede especificar los parámetros del tornillo (diámetro, longitud, ángulo, etc.).

RF-/JOINTS TIMBER - Timber to Timber | cálculo

Se muestran los siguientes resultados de cálculo:

Comprobación de la separación mínima
Capacidad de carga de cada tirafondo

RF-/JOINTS TIMBER - Timber to Timber | Resultados

Al principio, los cálculos de las uniones determinantes se organizan en grupos y se muestran con la geometría básica de la unión en la primera ventana de resultados. En las otras ventanas de resultados, puede ver todos los detalles de cálculo fundamentales.

Las dimensiones, propiedades del material y soldaduras importantes para la construcción de la conexión se muestran inmediatamente y se pueden imprimir directamente. Del mismo modo, se habilita la exportación a archivo DXF. Las conexiones se pueden visualizar tanto el módulo RF-/JOINTS Timber - Timber to Timber como en RFEM/RSTAB.

Todos los gráficos se pueden incluir en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.
