Přídavný modul RF-JOINTS Timber – Timber to Timber slouží k posouzení spojů, kde jsou dřevěné pruty přímo spojeny šikmými vruty.

Tato aplikace vám umožňuje posouzení kloubových spojů se zohledněním dvouosého sklonu napojeného prutu (například připojení krokve) pro průměry šroubů od 6 mm do 12 mm. Provádí automatickou kontrolu minimálních roztečí vrutů a volitelně vám nabízí libovolnou definici vzdáleností vrutů.

Banner | Přípoje v programu RFEM 5
Přídavný modul RF-/JOINTS Timber - Timber to Timber pro RFEM/RSTAB | Posouzení přímých dřevěných spojů podle Eurokódu 5

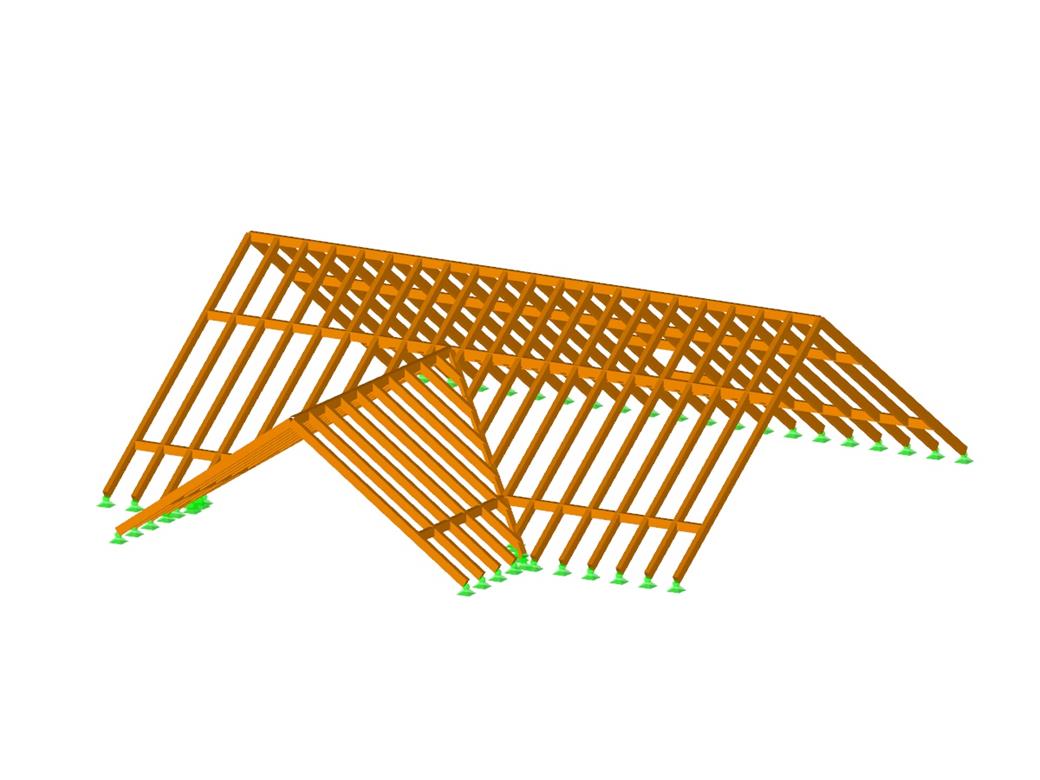

Dřevěná střecha

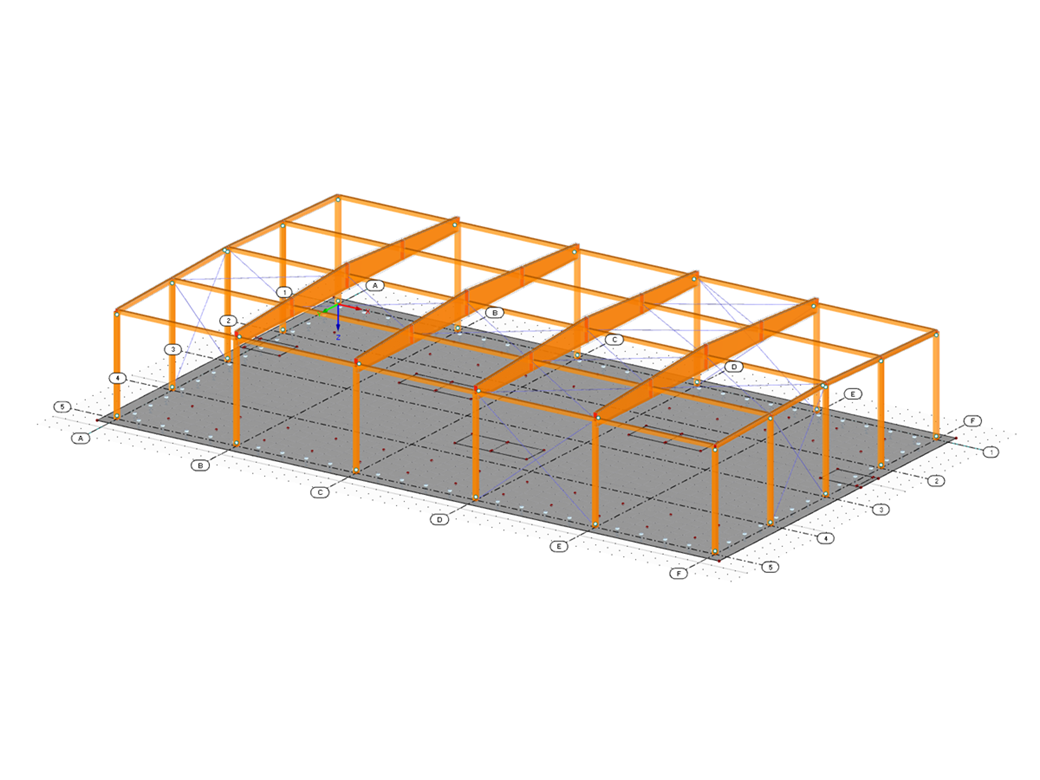

Dřevěná hala na železobetonové základové desce

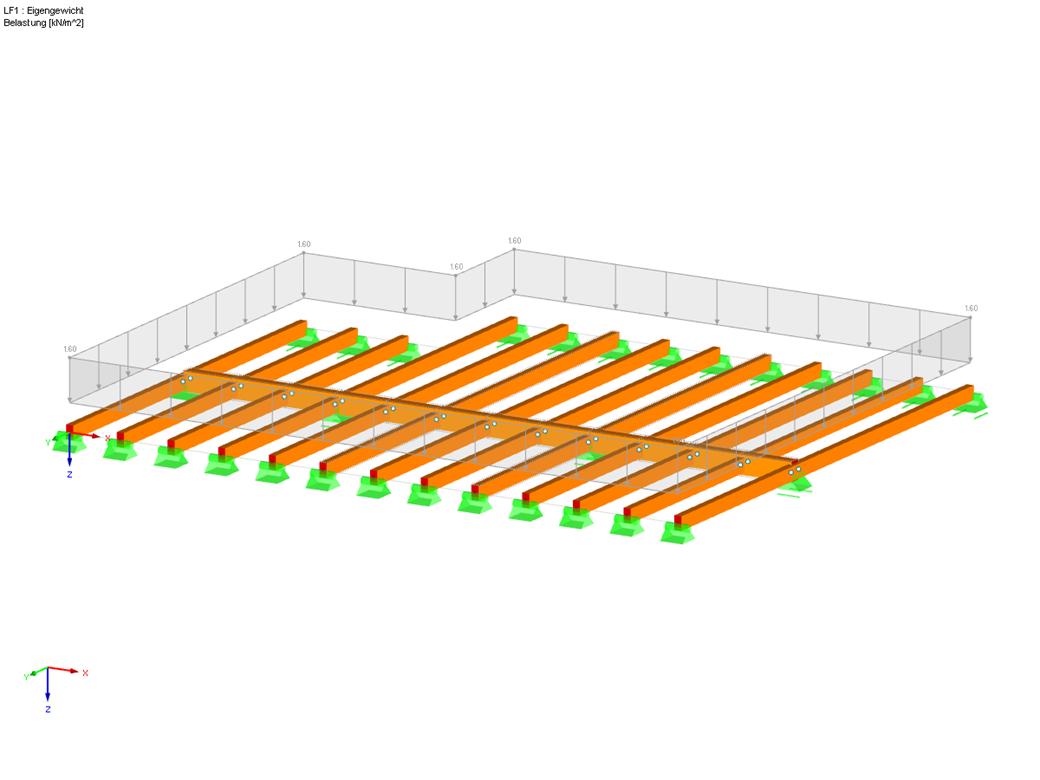

Dřevěný trámový strop
Příhradový nosník s klouby
RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS Timber - Timber to Timber | Základní funkce

  • Návrh kloubových spojů
  • Dvouosý sklon napojeného prutu (například připojení krokve)
  • Připojení libovolného počtu prutů na jednom uzlu pro typ "Pouze hlavní prut"
  • Průměr vrutů 6 mm - 12 mm
  • Automatická kontrola minimálních roztečí vrutů
  • Libovolná definice vzdáleností vrutů
  • Import excentricity z programu RFEM/RSTAB
  • Úhlopříčné nebo paralelní uspořádání vrutů
  • Definice až 16 vrutů v řadě
  • Grafické znázornění spojů přímo v modulu a v programu RFEM/RSTAB
  • Všechna požadovaná posouzení



Maske 1.1 Basisangaben

RF-/JOINTS Timber - Timber to Timber | Údaje

Nejdříve vybereme typ spoje a normu posouzení.

Připojené pruty se převezmou z modelu RFEM/RSTAB. Přídavný modul automaticky zkontroluje, zda jsou splněny všechny geometrické podmínky.

Kromě toho se zatížení automaticky importují z programu RFEM/RSTAB. V okně Geometrie lze zadat parametry vrutu (průměr, délka, úhel atd.).

Parameter des Nationalen Anhangs

RF-/JOINTS Timber - Timber to Timber | Dimenzování,

Modul zobrazí následující výsledky posouzení:

  • Ověření minimální rozteče
  • Únosnost každého vrutu

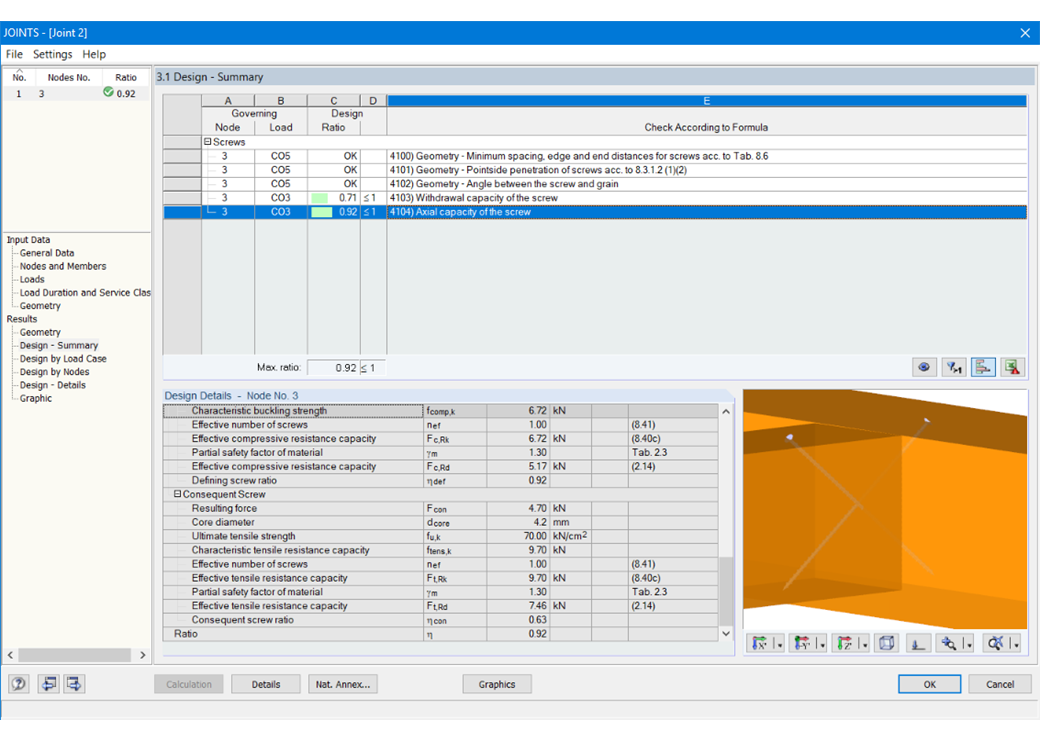

Ergebnisausgabe in Tabellenform

RF-/JOINTS Timber - Timber to Timber | Výsledky

Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků se zobrazí všechny základní detaily posouzení.

Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Podobně je možný export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Timber to Timber nebo přímo na RFEM/RSTAB modelu.

Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.
