Verifica di collegamenti diretti in legno secondo EC 5 (Eurocodice 5)
RF-/JOINTS TIMBER - Timber to Timber | Caratteristiche
- Progettazione di collegamenti a cerniera
- Inclinazione biassiale dell'asta collegata (ad esempio un giunto obliquo di un puntone)
- Collegamento di un numero qualsiasi di aste su un nodo per il tipo "Solo asta principale"
- Diametro viti di 6 mm – 12 mm
- Controllo automatico della distanza minima tra le viti
- Definizione libera definizione distanze delle viti
- Trasferimento dell'eccentricità da RFEM/RSTAB
- Allineamento delle viti trasversale o parallelo
- Definizione fino a 16 viti per fila
- Visualizzazione grafica dei giunti nel modulo aggiuntivo e in RFEM/RSTAB
- Possibilità di eseguire tutte le verifiche richieste
RF-/JOINTS TIMBER - Timber to Timber | Input
Innanzitutto, selezionare il tipo di giunto e la norma di progetto.
Le aste collegate sono importate dal modello RFEM/RSTAB. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte.
Inoltre, i carichi vengono importati automaticamente da RFEM/RSTAB. Nella finestra Geometria, è possibile specificare i parametri della vite (diametro, lunghezza, angolo, ecc.).
RF-/JOINTS TIMBER - Timber to Timber | progettazione
Sono visualizzati i seguenti risultati di progetto:
- Verifica della spaziatura minima
- Capacità di carico di ogni vite

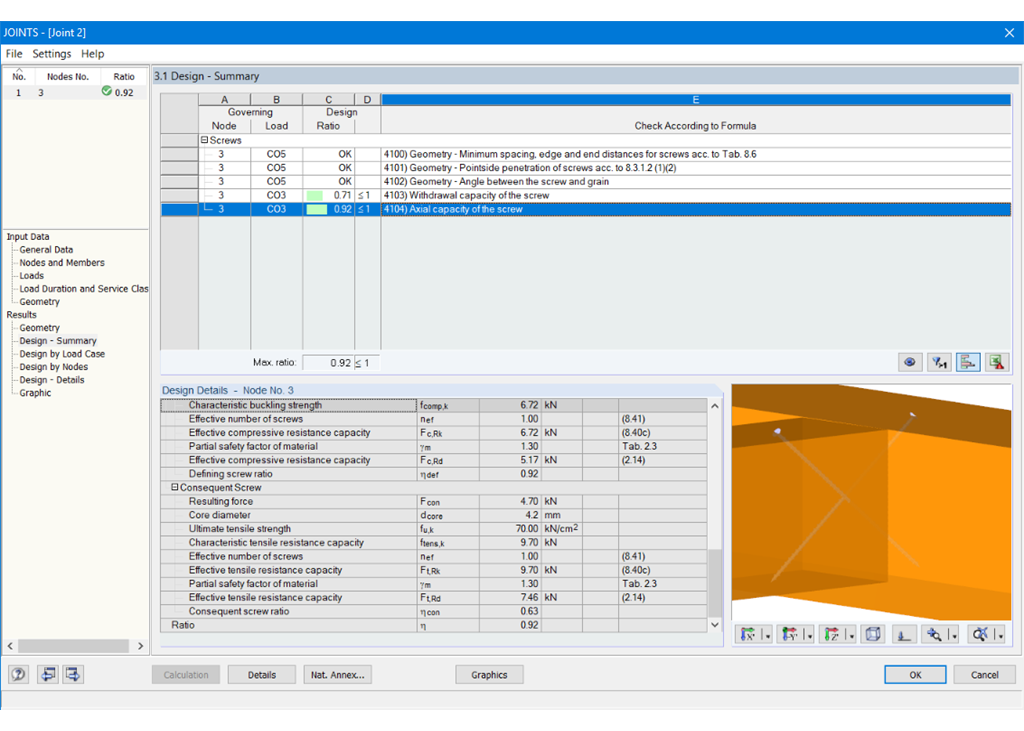

RF-/JOINTS TIMBER - Timber to Timber | Risultati
Inizialmente, i progetti dei giunti determinanti sono disposti in gruppi e visualizzati con la geometria di base del giunto nella prima finestra dei risultati. Nelle altre finestre dei risultati, puoi vedere tutti i dettagli fondamentali della verifica.
Le dimensioni, le proprietà del materiale e le saldature importanti per la costruzione del collegamento vengono visualizzate immediatamente e possono essere stampate direttamente. Allo stesso modo, l'esportazione in file DXF è abilitata. I collegamenti possono essere visualizzati nel modulo RF-/JOINTS Timber - Timber to Timber e in RFEM/RSTAB.
Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.
