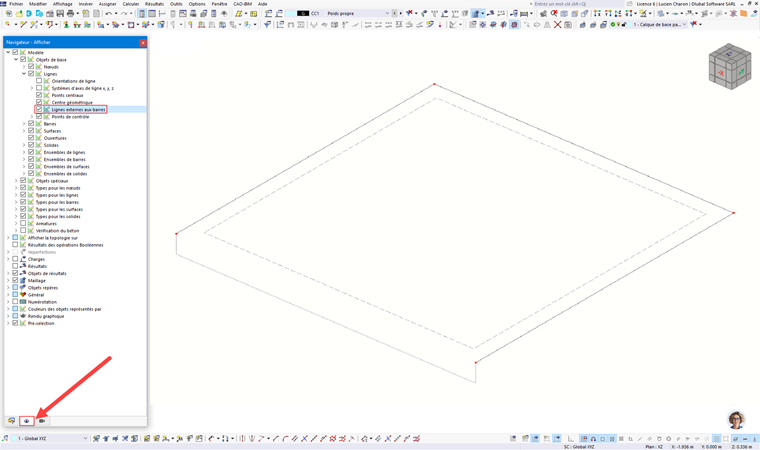

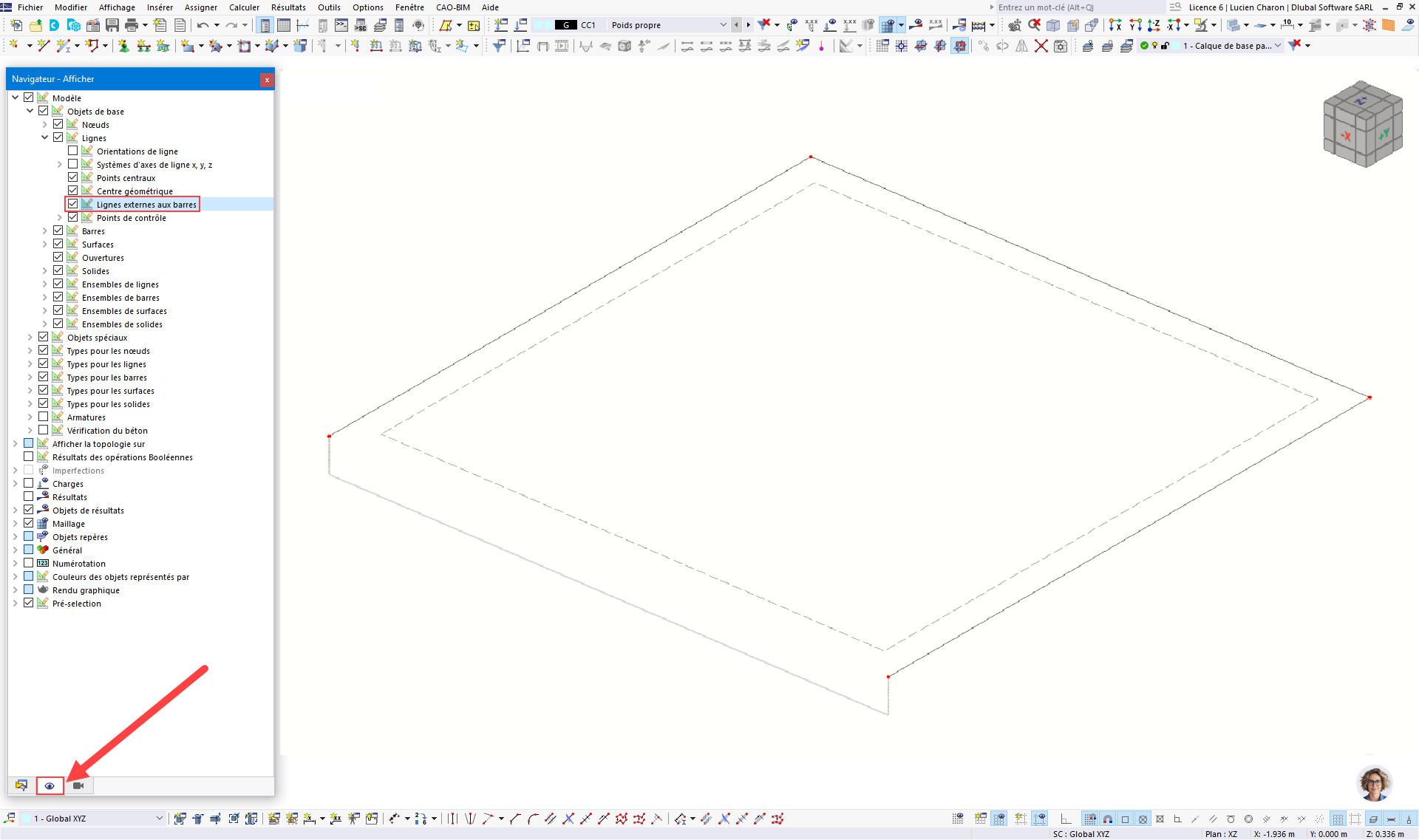

Les lignes de définition des nervures peuvent être activées dans le Navigateur - Afficher > Modèle > Objets de base > Lignes > Lignes externes aux barres. Les barres/nervures elles-mêmes sont toujours affichées de manière excentrée. Nous ne pouvons pas changer cela.
Ligne de nervure

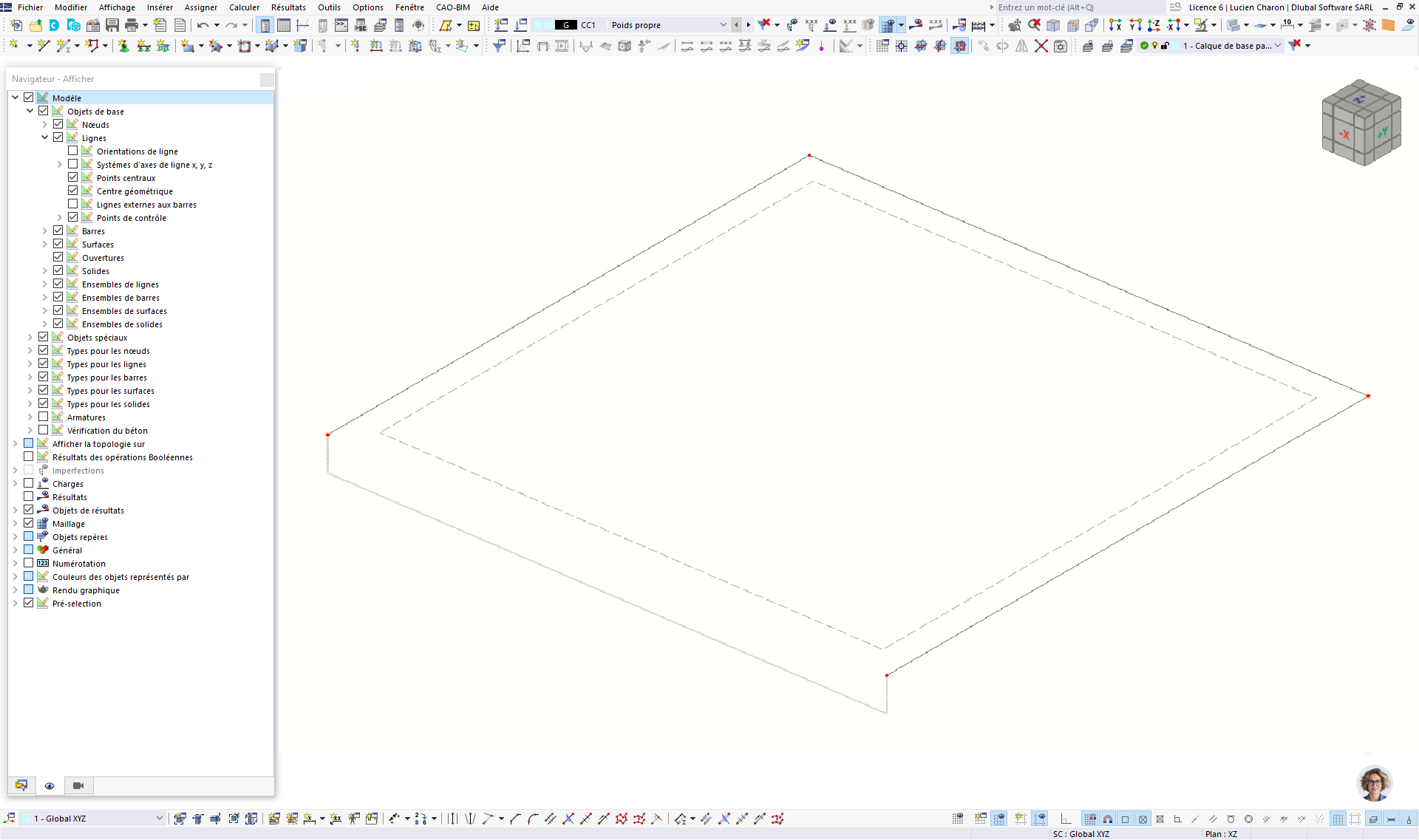

J’ai créé un modèle dans lequel la dalle de plancher est entourée de nervures. Si j’assigne une barre de type nervure à la ligne de contour de la surface et l’aligne au bord inférieur de la surface, la ligne de contour est automatiquement rapportée au centre de gravité de la nervure, c’est à dire, vers le bas, sous la dalle. Est-il possible de modifier cela afin que ma ligne apparaisse toujours au bord de la surface ?
Ingénieurs Martinec s'occupe du service client et des licences étudiantes au bureau tchèque.

.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)

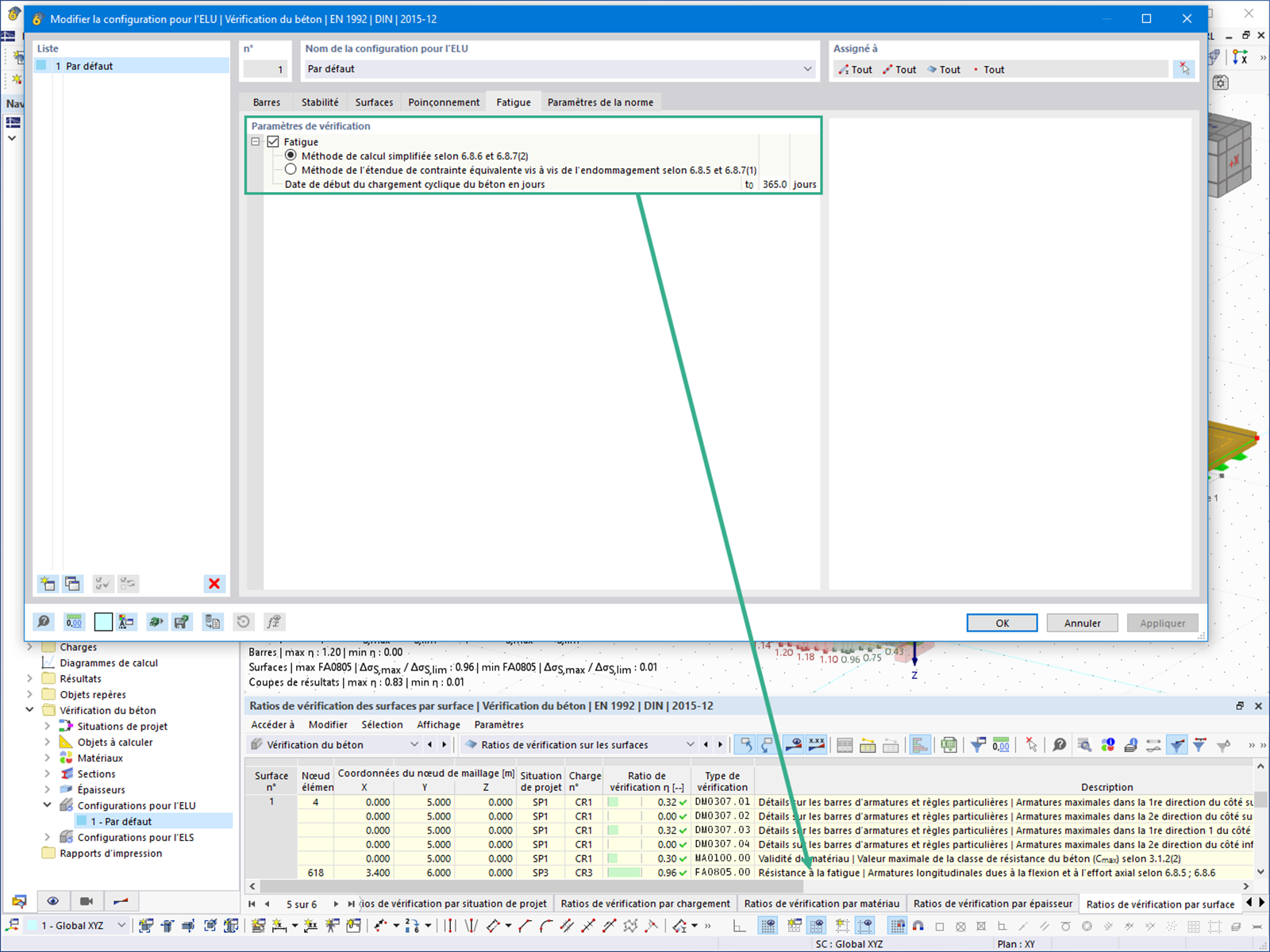

Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.

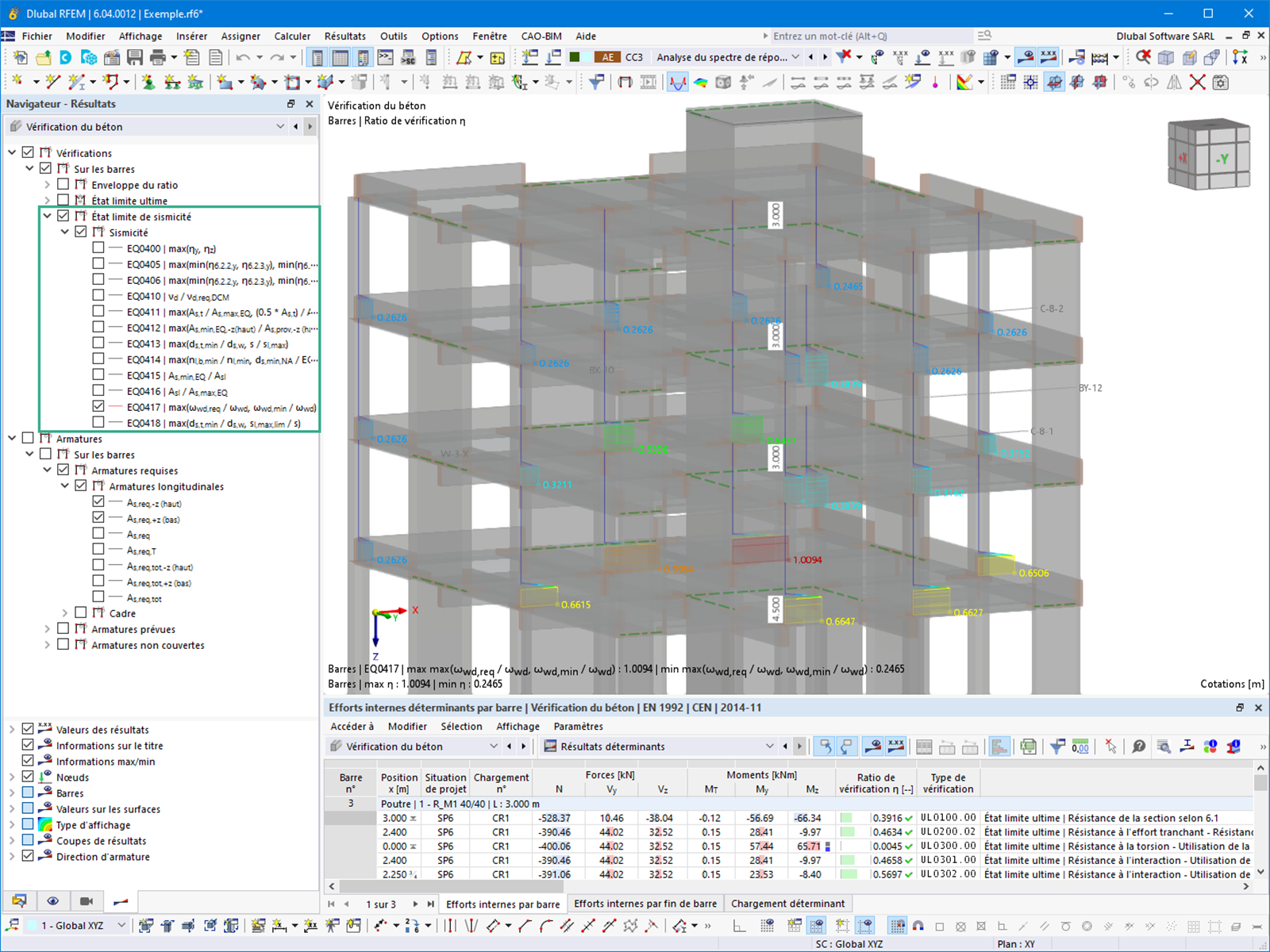

Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.

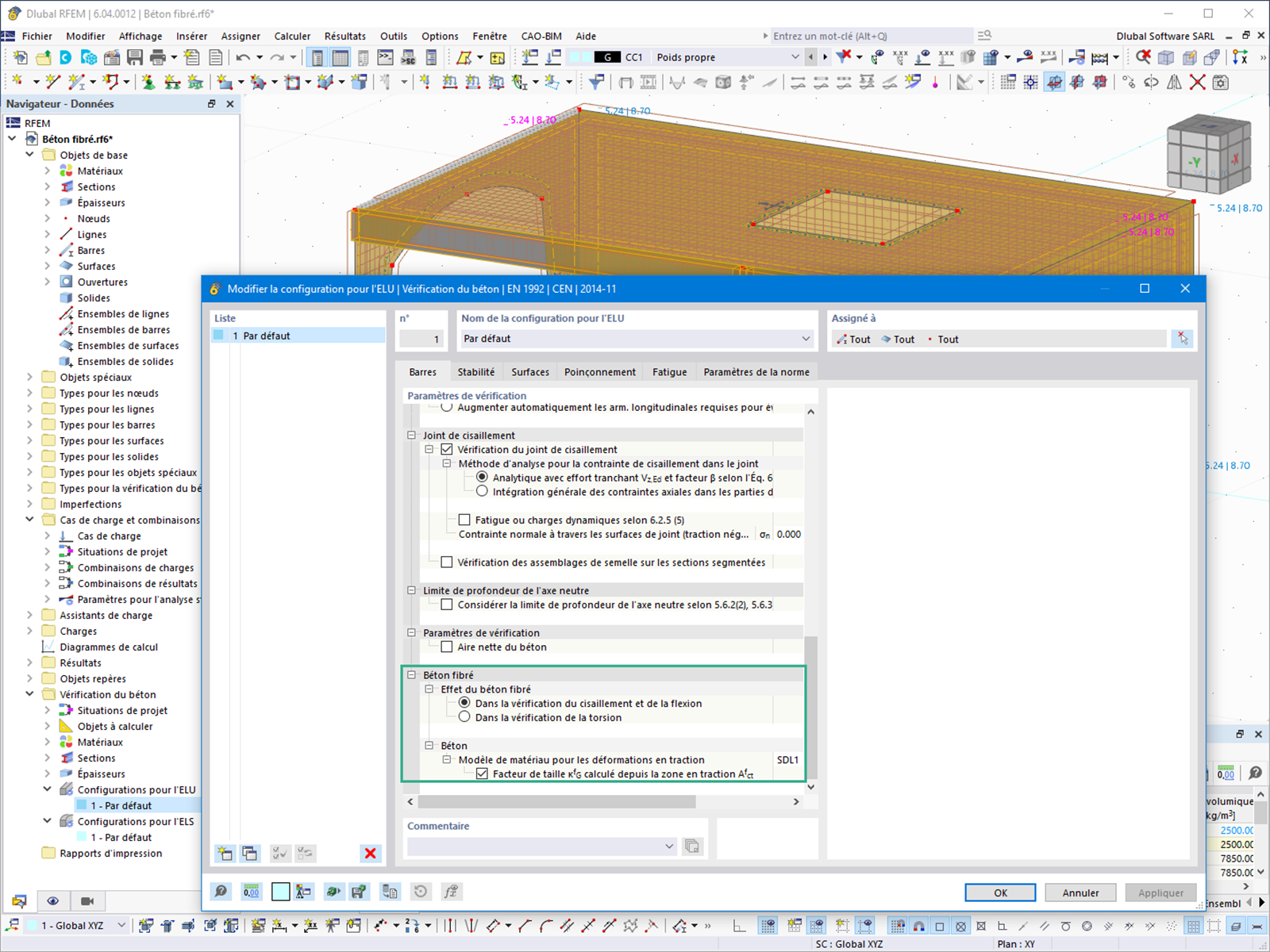

Le module complémentaire Vérification du béton vous permet de calculer des composants structuraux en béton fibré selon la directive DAfStb sur le béton fibré.
Cette option est disponible pour la vérification selon l'EN 1992-1-1. La vérification selon les directives DAfStb est effectuée dès qu'un béton de type « béton fibré » est assigné à un composant structural avec des armatures.
Accéder à la vidéo explicative

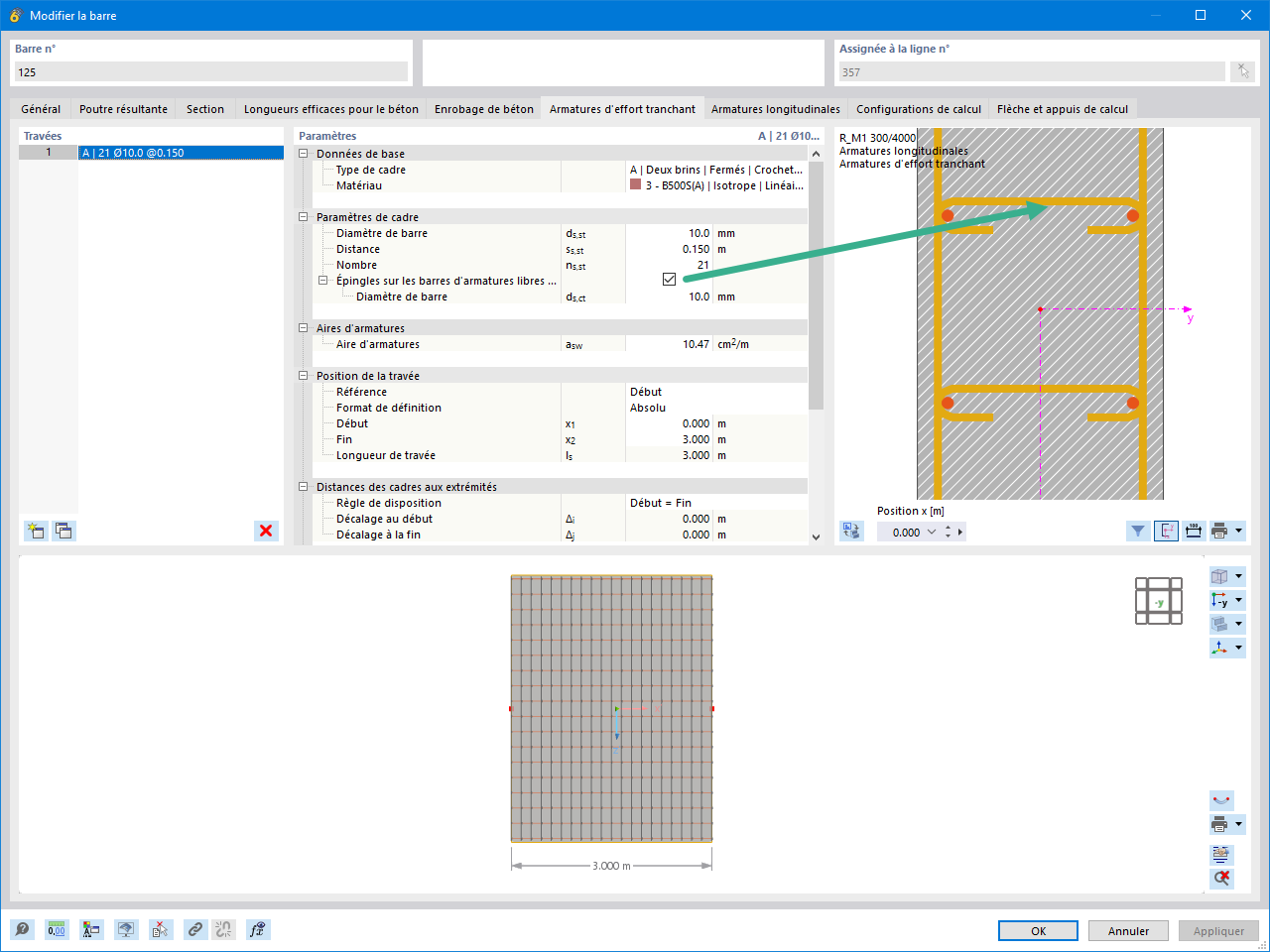

Dans l'onglet « Armatures d'effort tranchant », vous pouvez sélectionner l'option « Épingles sur les barres d'armatures libres avec sélection active dans le graphique ». Cela vous permet de disposer des épingles supplémentaires sur les barres d'armature libres de l'armature longitudinale.
Vous pouvez activer ou désactiver la position des épingles dans le graphique. Les épingles sont appliquées pour les vérifications à l'ELU et les vérifications des dispositions constructives. Elles sont disponibles pour la vérification selon l'EN 1992-1-1.
Accéder à la vidéo explicative
