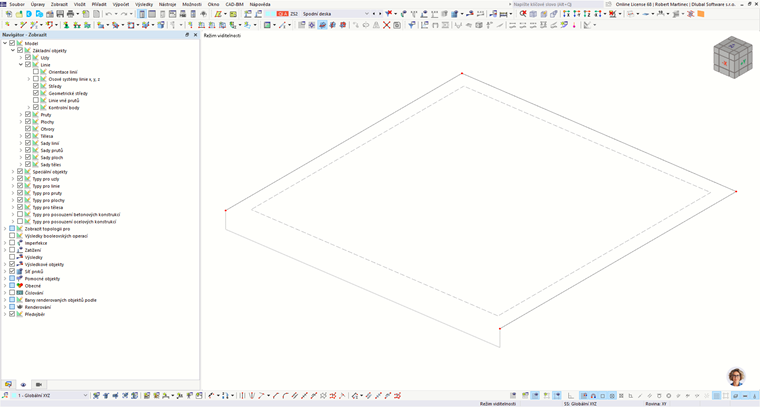

Ich habe ein Modell erstellt, wo die Deckenplatte mit Rippen umrahmt wird. Wenn ich ein Stab vom Typ Rippe der Begrenzungslinie einer Fläche zuordne und an die untere Seite der Fläche ausrichte, zieht die Begrenzungslinie immer automatisch in Richtung des Schwerpunkts der Rippe, d. h. nach unten, unter die Platte. Gibt es eine Möglichkeit die Linien so einzustellen, dass sie weiterhin am Rande der Fläche dargestellt werden?

Q: Ich habe ein Modell erstellt, wo die Deckenplatte mit Rippen umrahmt wird. Wenn ich ein Stab vom Typ Rippe der Begrenzungslinie einer Fläche zuordne und an die untere Seite der Fläche ausrichte, zieht die Begrenzungslinie immer automatisch in Richtung des Schwerpunkts der Rippe, d. h. nach unten, unter die Platte. Gibt es eine Möglichkeit die Linien so einzustellen, dass sie weiterhin am Rande der Fläche dargestellt werden?

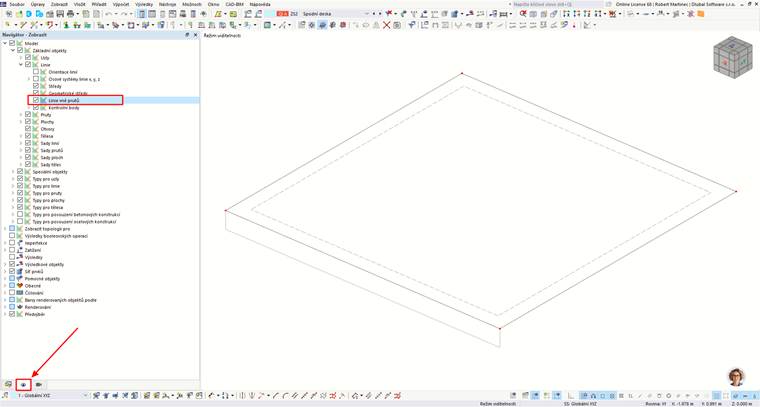

Die Definitionslinien für Rippen können im Navigator unter 'Darstellen > Modell > Basisobjekte > Linien > Linien außerhalb der Stäbe' aktiviert werden. Die Stäbe/Rippen an sich werden immer exzentrisch dargestellt. Das ist nicht zu ändern.

Question

Ich habe ein Modell erstellt, wo die Deckenplatte mit Rippen umrahmt wird. Wenn ich ein Stab vom Typ Rippe der Begrenzungslinie einer Fl&#228;che zuordne und an die untere Seite der Fl&#228;che ausrichte, zieht die Begrenzungslinie immer automatisch in Richtung des Schwerpunkts der Rippe, d. h. nach unten, unter die Platte. Gibt es eine M&#246;glichkeit die Linien so einzustellen, dass sie weiterhin am Rande der Fl&#228;che dargestellt werden?

Accepted Answer

Die Definitionslinien f&#252;r Rippen k&#246;nnen im Navigator unter 'Darstellen > Modell > Basisobjekte > Linien > Linien au&#223;erhalb der St&#228;be' aktiviert werden. Die St&#228;be/Rippen an sich werden immer exzentrisch dargestellt. Das ist nicht zu &#228;ndern.

Linie der Rippen
