"Bowsers Castle" w GG Sports Park, USA

Areny do paintballa i airsoftu "Bowser Castle" i "Ironman Industry" zostały zbudowane w GG Sports Park niedaleko St. Louis w USA. Oba składają się z kilku kontenerów 20- i 40-stopowych. Konstrukcje modułowe zostały zaprojektowane w sposób efektywny i innowacyjny przy użyciu oprogramowania RFEM firmy Dlubal, z interaktywnym trybem nagrywania lotu, prezentującym modele w szczególnie przejrzysty sposób.

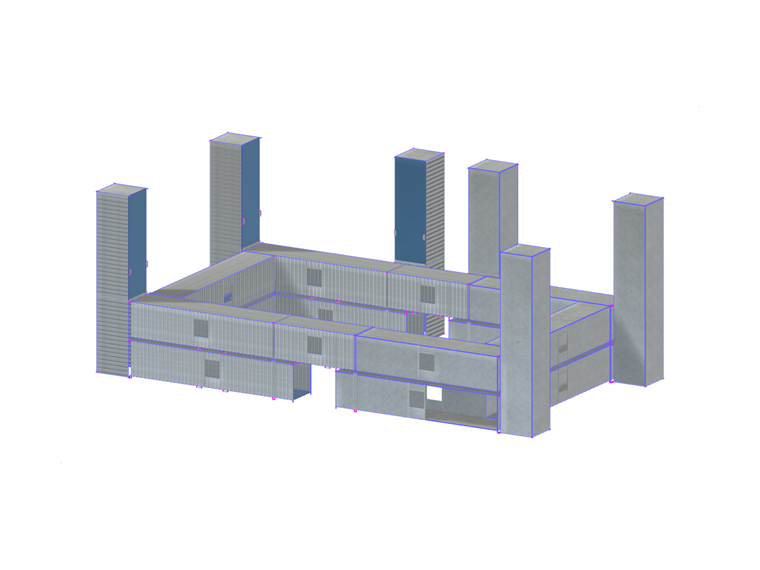

Model RFEM kontenerów ISO dla areny paintballowej | © Modular Structural Consultants, LLC.
117x
Konstrukcja kontenerowa w parku sportowym

Wykorzystanie oprogramowania RFEM firmy Dlubal do zaprojektowania konstrukcji kontenerowych ISO dla areny paintballowej i airsoftowej w GG Sports Park w pobliżu St. Louis było fantastycznym doświadczeniem dla klienta firmy Dlubal, Modular Structural Consultants, LLC. W ramach tego projektu z powodzeniem zrealizowano arenę „Bowser Castle” składającą się z 18 kontenerów 40-stopowych i 2 kontenerów 20-stopowych oraz arenę „Ironman Industry” z 18 kontenerami 40-stopowymi.

Dzięki programowi RFEM projektowanie konstrukcji było nie tylko efektywne, ale także wyjątkowo wygodne. Najważniejszym wydarzeniem było zaprezentowanie obliczeń klientowi z firmy Modular Structural Consultants, przy użyciu trybu lotu kamery w RFEM. Funkcja ta umożliwiła wirtualną eksplorację modeli, interaktywne przemieszczanie się po ścianach i piętrach, co naprawdę robiło duże wrażenie. Dzięki temu cały proces projektowania, produkcji i budowy można wyjaśnić w przystępny i zabawny sposób.

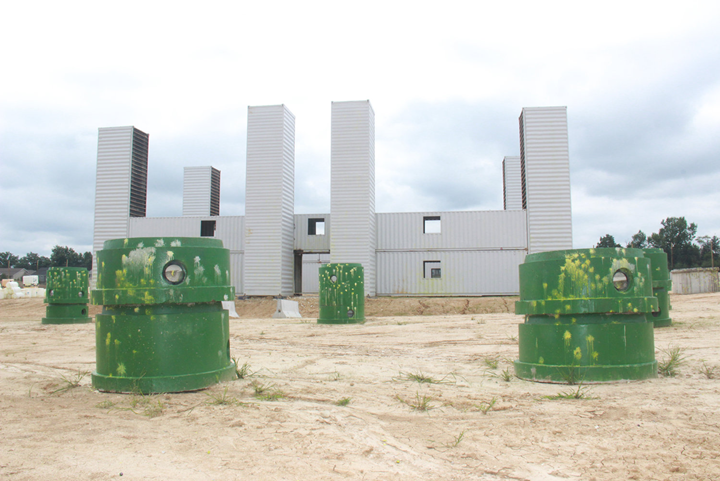

Po ukończeniu budowy, fani paintballu i ASG mogli przetestować nowo wybudowaną arenę. W chwili, gdy piszę ten artykuł, konstrukcja "Ironman Industry" była jeszcze w trakcie budowy, ale planowano wybudować ją obok areny "Bowser's Castle". Realizacja tego projektu była ekscytującą podróżą - od planowania do ukończenia - i była możliwa tylko dzięki zaawansowanym funkcjom oprogramowania Dlubal.

Miejsce Dobra gra w „GG” Sports Park
1600 E Veterans Memorial Pkwy
Truesdale, MO 63380
USA
Inwestor Park sportowy gg
Obliczenia konstrukcyjne Modular Structural Consultants, LLC.
www.modularconsultant.com

Specyfikacja projektu

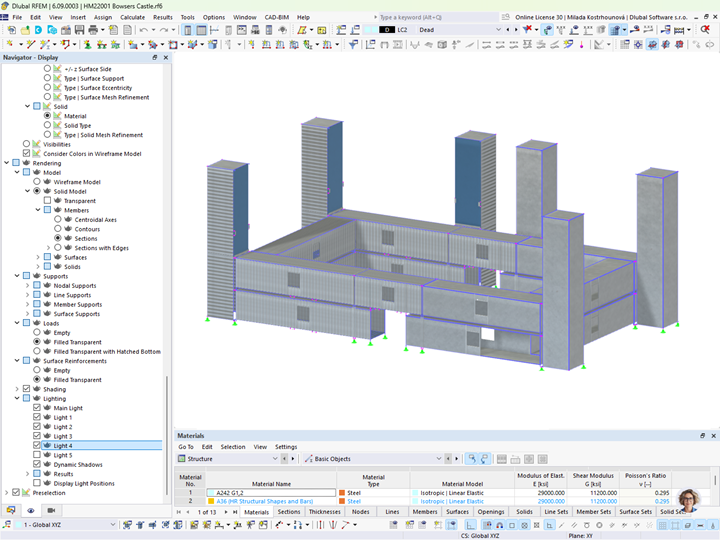

Dane modelu

Liczba węzłów 14078
Liczba linii 25962
Liczba prętów 6285
Liczba powierzchni 7466
Ilość przypadków obciążenia 22
Ilość KO 78
Liczba kombinacji wyników 2
Ciężar całkowity 63,522 t
Wymiary (metryczne) 32,698 x 19,760 x 12,326 m
Wymiary (imperialne) 107.28 x 64.83 x 40.44 feet
Wersja programu 5.28.02
