Dotaz:
Jak mohu u spojení dvou ploch s kontaktním tělesem dodatečně namodelovat svary?
Odpověď:
Protože hraniční plochy kontaktních těles mohou být pouze typu Nulová plocha, je nutné zde namodelovat další plochy s osazením. Následně je uveden příklad.

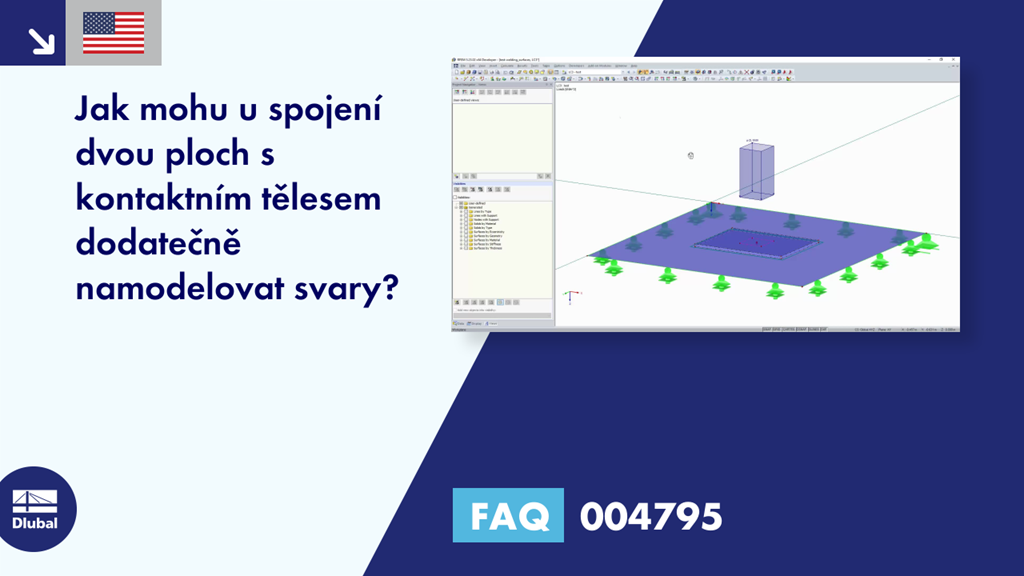

K dispozici je zesílení desky pomocí další přídavné desky. Obě desky jsou spojené pomocí kontaktního tělesa:
Pro simulaci svaru je zapotřebí ohraničení na obou deskách:
Ohraničení dole je možné vytvořit pomocí nové obdélníkové plochy. Program se přitom dotáže, zda má být plocha integrována do základní plochy, což musí být potvrzeno pomocí tlačítka Ano. V dolní ploše se pak nacházejí dva otvory, jeden v nejvzdálenější ploše, kde leží plocha pro ohraničení, a druhý v ploše pro ohraničení, kde leží spodní plocha kontaktního tělesa:
U horního ohraničení je třeba také vytvořit novou plochu, otvor musí být k horní ploše kontaktního tělesa připojen ručně:
Po ohraničeních je možné vložit vlastní plochy pro svar:
Pokud je nyní příložka vystavena namáhání tahem, modelovaný svar přenese tahová napětí:
