[EN] FAQ 004795 | Jak dodać bryłę kontaktową podczas łączenia dwóch powierzchni?

Pytanie:
Jak dodatkowo zamodelować spoiny dla połączenia dwóch powierzchni bryłą kontaktową?

Odpowiedź:
Ponieważ powierzchnie graniczne brył kontaktowych mogą być tylko powierzchniami zerowymi, konieczne jest zamodelowanie dodatkowych powierzchni za pomocą przekroju. Poniżej znajduje się przykład.

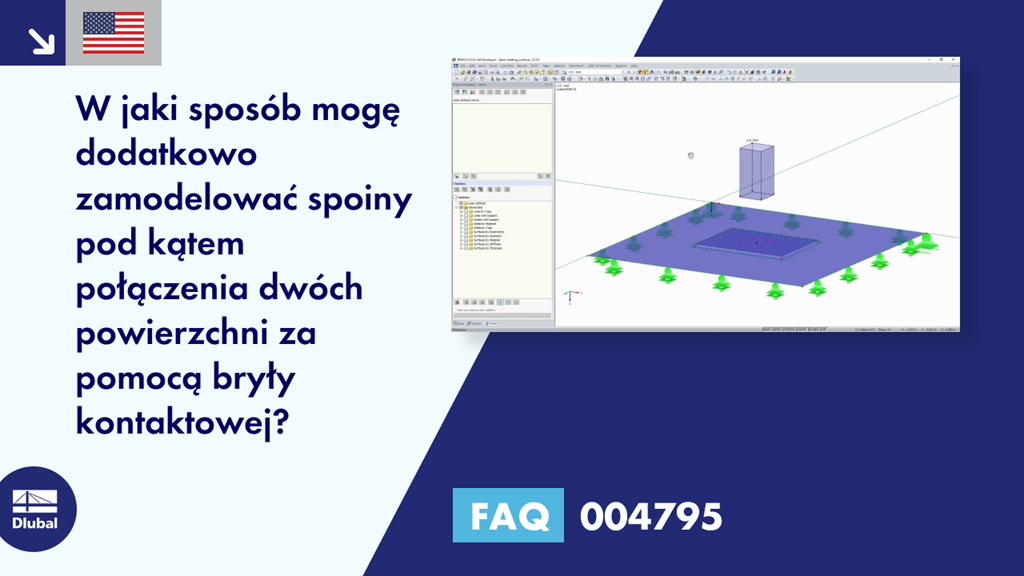

Płyta jest wzmocniona dodatkową płytą. Obie płyty są połączone za pomocą bryły kontaktowej:

Aby zasymulować spoinę, wymagane są brzegi na obu płytach:

Można po prostu utworzyć dolną granicę, wstawiając nową prostokątną powierzchnię. W takim przypadku program zapyta, czy powierzchnia powinna zostać zintegrowana z powierzchnią podstawy, co należy potwierdzić klikając Tak. W dolnej części znajdują się wówczas dwa otwory; jeden w najbardziej zewnętrznej powierzchni, gdzie leży powierzchnia graniczna, a drugi w powierzchni granicy, gdzie leży dolna powierzchnia bryły kontaktowej:

W przypadku górnej granicy konieczne jest również utworzenie nowej powierzchni, a otwór do górnej powierzchni bryły kontaktowej należy wprowadzić ręcznie:

Po utworzeniu granic można wstawić rzeczywiste powierzchnie do spoiny:

Jeżeli płyta wzmacniająca jest teraz poddawana rozciąganiu, zamodelowana spoina przenosi naprężenia rozciągające:



;
