楼板建模

在本章中将通过一个简单的例子来说明楼层建模选项及其对刚度的影响。

建筑物

• zwei Stockwerke mit je h = 3 m
• 长度: 6 m
• 宽： 6 m
• zwei Wände mit je l = 1 m aus CLT und d = 12 cm; globale Ausrichtung Y
• zwei Wände mit je l = 1 m aus Beton C20/25 mit d = 12 cm; globale Ausrichtung X
• Decke EG: Beton C20/25 mit d = 16 cm
• Decke OG: CLT mit d = 16 cm
• Anschluss Decke an Wände: 铰接
• 线支座: vertikal unverschieblich, lokal
• je ein Knotenlager pro Wand, global in X und Y
• LC1： 2 kN/m² je Decke in Richtung Z, keine Berücksichtigung des automatischen Eigengewichts
• LC2： 2 kN/m in Richtung Y für Randlinie an jeder Decke

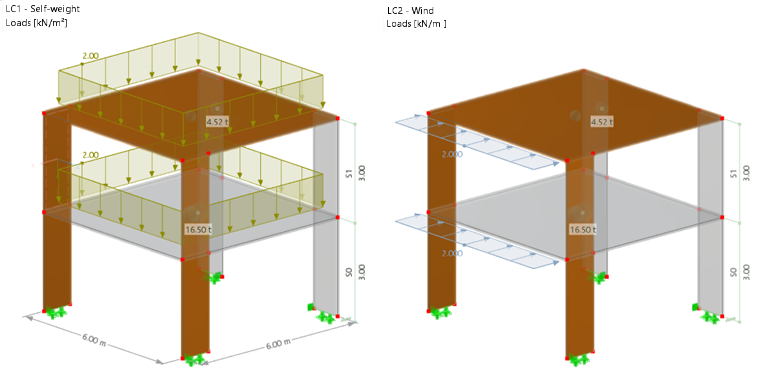

模型

Das Gebäude steht hier auch als Download in den folgenden Kapiteln zur Verfügung.
