Model stropu

V této kapitole si na jednoduchém příkladu vysvětlíme možnosti modelování podlaží a jejich vliv na tuhosti.

Budova

• zwei Stockwerke mit je h = 3 m
• Délka: 6 m
• Šířka: 6 m
• zwei Wände mit je l = 1 m aus CLT und d = 12 cm; globale Ausrichtung Y
• zwei Wände mit je l = 1 m aus Beton C20/25 mit d = 12 cm; globale Ausrichtung X
• Decke EG: Beton C20/25 mit d = 16 cm
• Decke OG: CLT mit d = 16 cm
• Anschluss Decke an Wände: Kloubový
• Liniové podpory: vertikal unverschieblich, lokal
• je ein Knotenlager pro Wand, global in X und Y
• LF1: 2 kN/m² je Decke in Richtung Z, keine Berücksichtigung des automatischen Eigengewichts
• ZS2: 2 kN/m in Richtung Y für Randlinie an jeder Decke

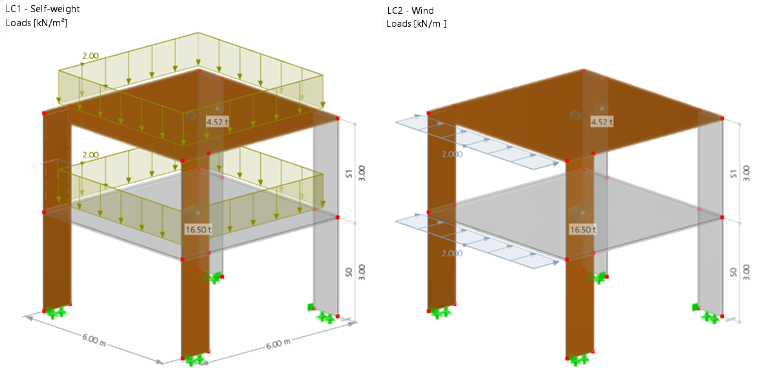

Model

Das Gebäude steht hier auch als Download in den folgenden Kapiteln zur Verfügung.
