Modelování podlaží --

Modelování podlaží '--' odpovídá známému modelování z programu RFEM. Nevygeneruje se žádná sada podlaží ani plocha pro přenos zatížení.

Výsledkem je však mnoho lepších a zjednodušených informací díky modelu budovy:

• Středy hmoty a tuhosti
  • Hmotnost na podlaží
  • Těžiště
  • Kumulovaná hmotnost / Střed
• Síly v patrech
  • Síly v patrech
  • Delta síly v podlaží
  • Poloha výsledných sil v patrech
• Mezipatrové posuny
  • posun
  • Delta mezipatrový posun
• Těžiště podlaží

Těžiště a tuhost

Těžiště se stejně jako hmota v tabulce Statická analýza - výsledky po podlažích - těžiště a tuhost vztahuje na hmotnost včetně působících svislých zatížení. Pro tento příklad použijeme v kombinaci zatížení 2 plošné zatížení 2,7 kN/m². Při ploše 6 m x 6 m je hmotnost 9,72 tun. Těžiště je ve středu budovy. Tento výstup je užitečný v případě mnoha různých zatížení na podlaží.
Pro každé definované podlaží se spočítá těžiště a hmota.

Hmota 1 podlaží ve zde použitém příkladu:

• Dvě betonové stěny, každá 0,9 t
• Dvě stěny z křížem lepeného dřeva, každá 0,151 t
• Betonový strop 14,4 t
• 2*0,9+2*0,151+14,4=16,5t

Kumulativní hmota a její střed se vztahují k hornímu podlaží.

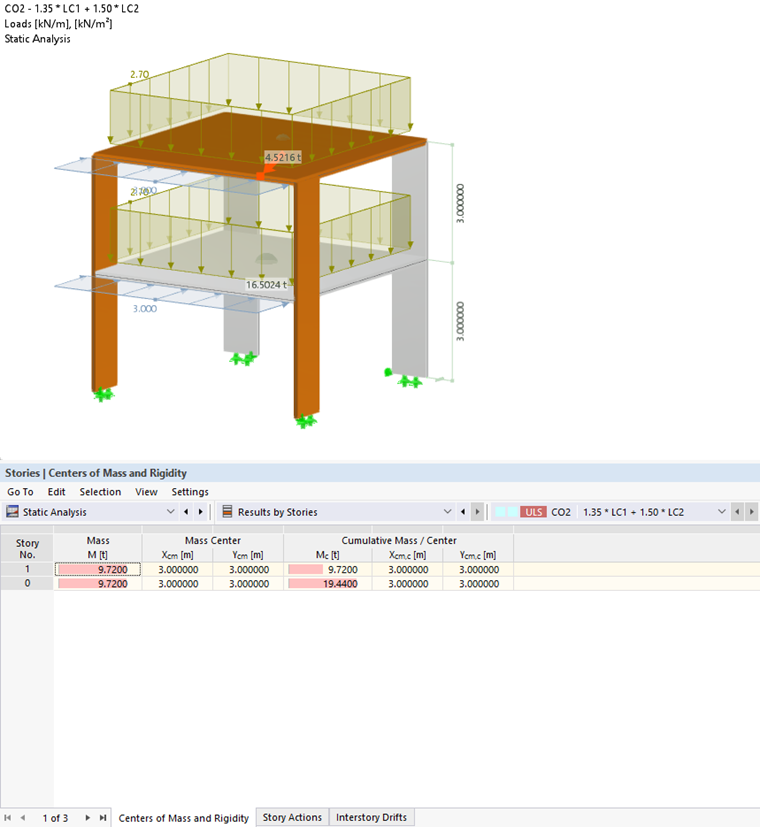

Středy hmoty a tuhosti

Střed podlaží

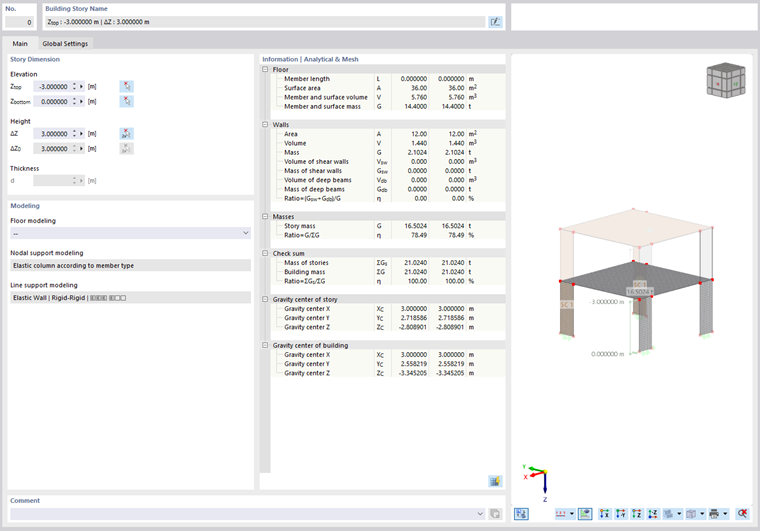

Střed podlaží je těžištěm každého podlaží. Bod se zobrazí v dialogu Podlaží budovy a v tabulce Konstrukce - Model budovy - Podlaží budovy.

Pro první Popis tohoto příkladu ve směru Y:

Na následujícím obrázku lze porovnat výsledek z modelu budovy

Těžiště

Účinky podlaží

Ve výsledkové tabulce Účinky v podlaží jsou uvedeny síly v podlaží, rozdíl sil v podlaží po jednotlivých podlažích a poloha výsledných sil v podlaží.

Síly v podlaží se zobrazí vždy pro horní a dolní body podlaží. V příkladu v této kapitole se zatěžovacím stavem 2 dostaneme na každé podlaží vodorovnou sílu ve směru Y 2 kN/m x 6 m = 12 kN. S odpovídajícím jemnějším nastavením sítě konečných prvků je tohoto výsledku dobře dosaženo, viz následující obrázek.

Tabulka výsledků s účinky podlaží

Menší odchylky oproti ručnímu výpočtu vyplývají z deplanace nebo natočení stěn v místě liniových kloubů a liniových podpor.

Mezipatrové posuny

Podobně jako v tabulce Účinky podlaží jsou v tabulce Posuny mezi podlažími uvedeny posuny každého podlaží a rozdíl v posunu v každém podlaží.

V připojeném příkladu činí maximální posun v nejvyšším podlaží ZS2 8,25 mm v globálním směru Y. Protože posun v dolním podlaží činí 3,4 mm, zobrazí se jako rozdíl hodnota 4,85 mm.

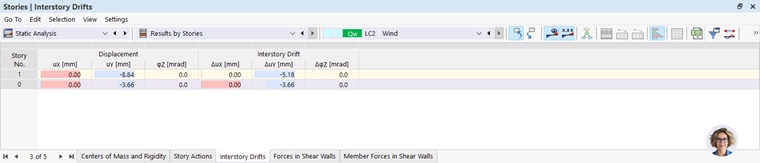

Výsledková tabulka pro mezipatrové posuny

Svislé výsledkové linie

Jakmile je podlaží budovy definováno, v navigátoru Výsledky jsou pro toto podlaží k dispozici svislé výsledkové linie. Lze tak také graficky zobrazit všechny deformace a síly v příslušném podlaží.

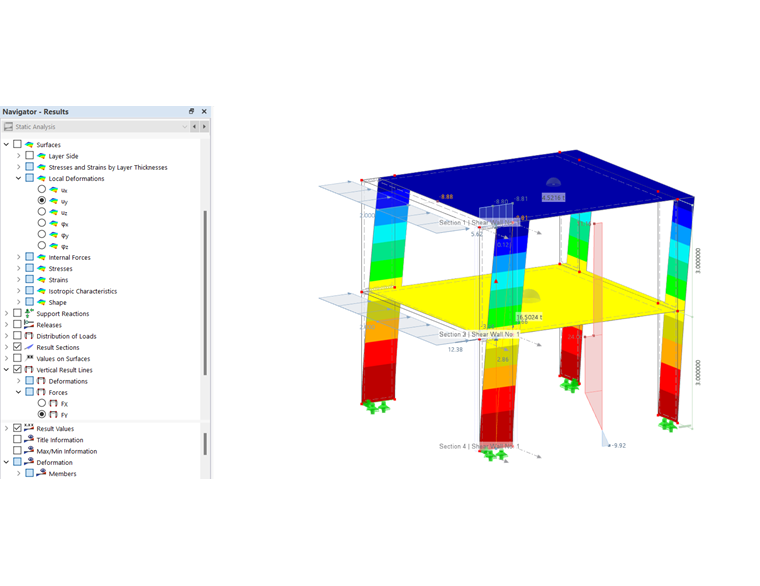

Zobrazení výsledkových linií v modelu budovy

Stěny

Zadání stěn a stěnových nosníků je popsáno v předchozích kapitolách tohoto manuálu. V tomto příkladu zadáme smykovou stěnu na stěně z křížem lepeného dřeva ploch 11 a 12.

Po zadání smykových stěn se zobrazí další dvě výsledkové tabulky.

V tabulce -Síly ve stěnách- se zobrazí celkové síly a síly na jednotku délky.

Tyto síly se převedou na prutové síly v tabulce Síly v prutech ve stěnách pomocí výsledkového prutu. Tyto síly se použijí také pro posouzení smykových stěn v addonu Posouzení železobetonových nebo dřevěných konstrukcí. Kromě toho jsou tyto síly k dispozici v navigátoru Výsledky jako normální vnitřní síly prutu.

Smykové stěny navíc automaticky generují výsledkové řezy v horním a dolním bodě podlaží. Mimo jiné se zde také graficky zobrazí výsledná síla stěny.

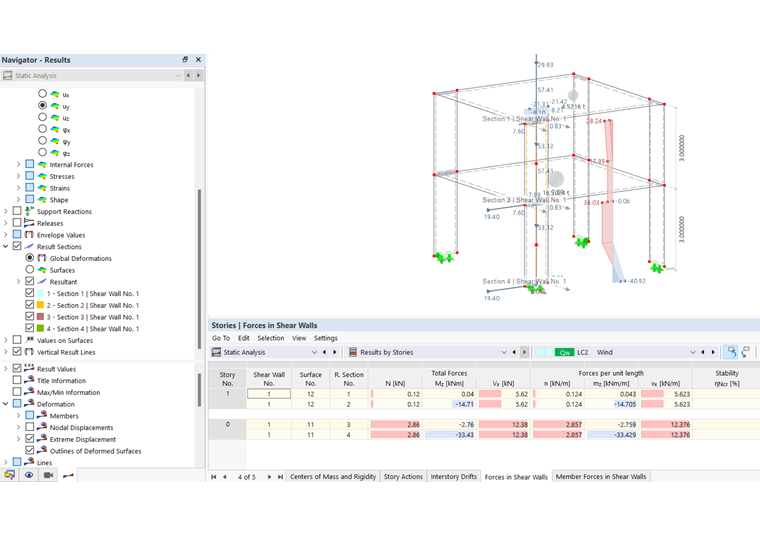

Analýza sil ve stěně pomocí softwaru Dlubal

V tabulce Síly v prutech ve stěnách se zobrazí procentuální kritické tlakové zatížení a také tlak. V tomto příkladu se počítá v zatěžovacím stavu 1 následovně:

ηN_cr =N/N_cr =22,3kN/1737kN=1,28%

Sloupec ηN_c se vypočítá z přípustné tlakové síly vydělené existující tlakovou silou.

ηN_c =N/N_c =22,3kN/2 520kN=0,89%

_{Nc =f ck=} 2,1 kN/cm²*1200 cm²=2520 kN

Síly purtů ve stěnách
