Výsledky po podlažích

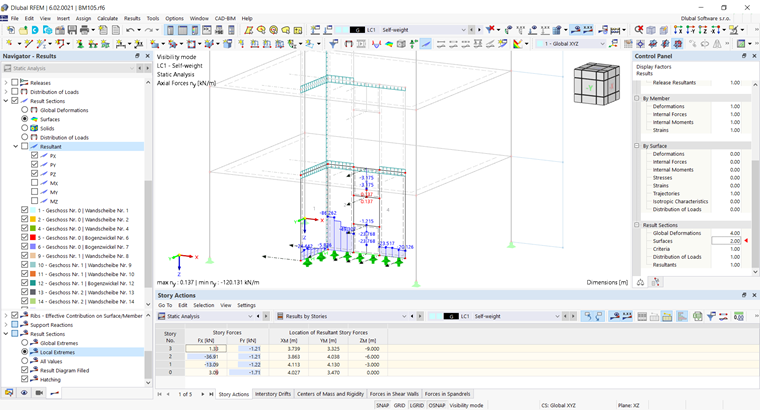

Výsledky pro každé podlaží se zobrazí v tabulkách jako Výsledky po podlažích pod položkou "Statická analýza" (nebo "Spektrální analýza" v případě dynamické analýzy).

Folgende Tabellen stehen zur Verfügung.:

  • Síly v patrech
  • Mezipatrové posuny
  • Středy hmoty a tuhosti
  • Síly ve smykových stěnách
  • Kräfte in Bogenzwickeln (für nicht durchgehende Wände)

Die Ergebnisse der Tabellen werden anhand des im Kapitel Ergebnisse in Schnitten verwendeten Modells Gebäude erläutert.

Síly v patrech

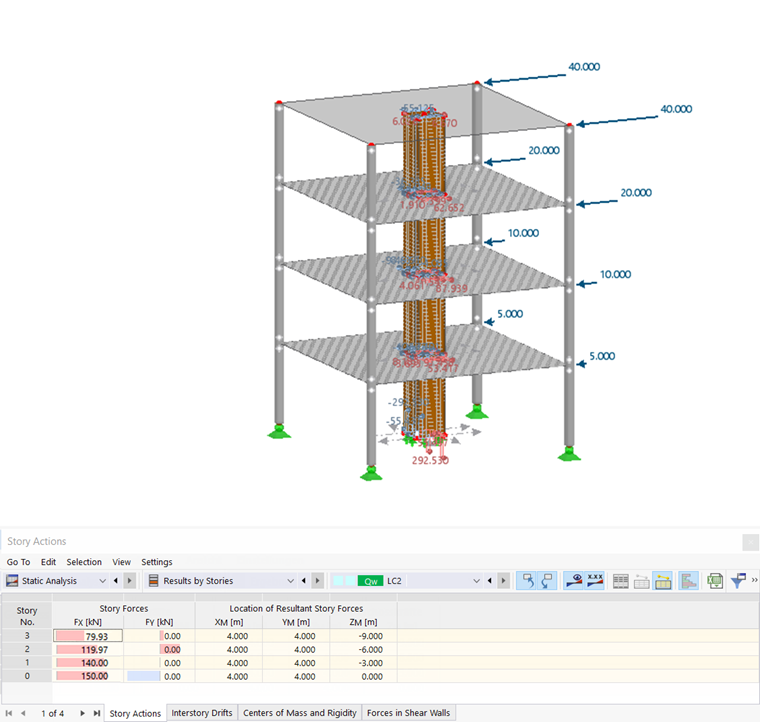

Abgesehen von geringfügigen numerischen Abweichungen dieses Modells ist die resultierende Geschosskraft in den einzelnen Geschossen gut nachvollziehbar.

  • Geschoss 3: 80 kN
  • Geschoss 2: 120 kN
  • Geschoss 1: 140 kN
  • Geschoss 0: 150 kN

In Summe werden folglich 150 kN in X-Richtung durch das Gebäude geleitet. Bedingt durch die Symmetrie des Gebäudes, ist der Schwerpunkt jedes Geschosses bzw. die Lage der resultierenden Geschosskräfte exakt in der Mitte des Gebäudes.

Mezipatrové posuny

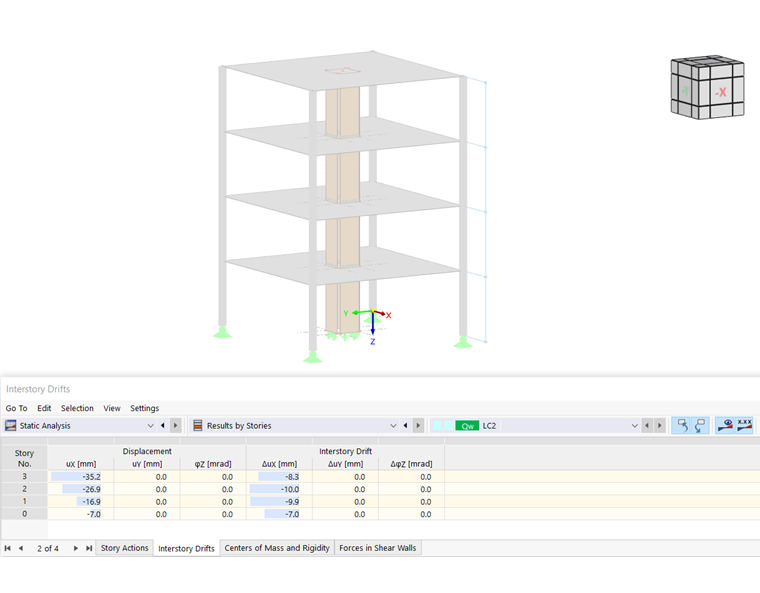

In der Tabelle 'Stockwerksverschiebungen' werden die Verschiebungen der einzelnen Geschosse angegeben. Die Werte sind nicht zwangsläufig auf eine bestimmte Stelle wie den Massenschwerpunkt bezogen; sie repräsentieren vielmehr den Mittelwert der Stockwerksverschiebungen.

Informace

Im Fachbeitrag Beurteilung der Geschossverschiebung unter Erdbebenlasten wird ausführlich beschrieben, wie sich die Stockwerksverschiebungen unter dynamischer Belastung nach der US-Norm ASCE 7-22 ermitteln.

Středy hmoty a tuhosti

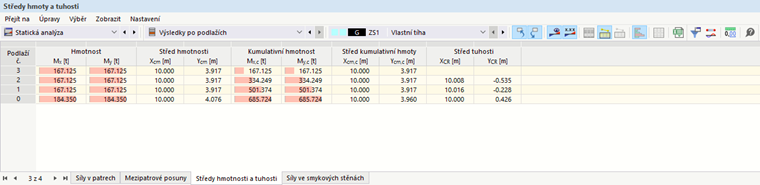

In der Tabelle 'Mittelpunkt von Masse und Steifigkeit' werden die Massen eines jeden Geschosses aufgelistet. Zusätzlich werden die aufsummierten Massen einschließlich Massenmittelpunkt ausgegeben.

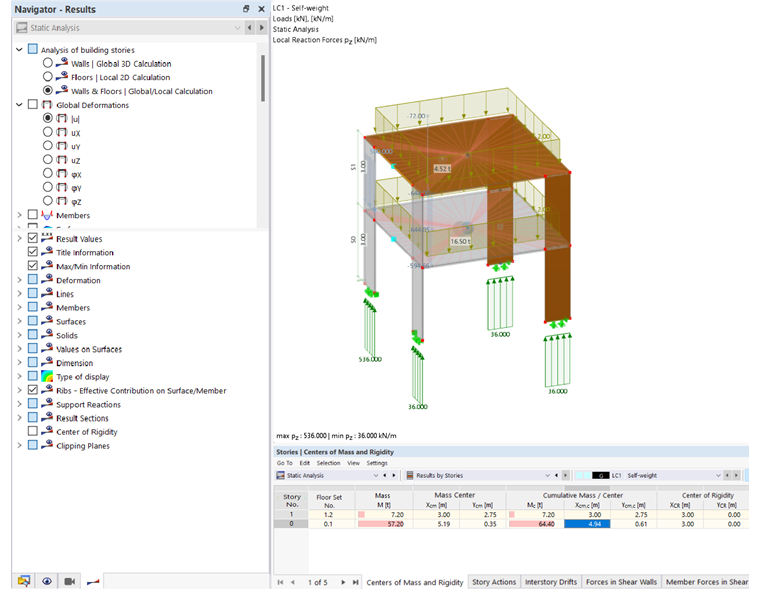

Das Steifigkeitszentrum kann analog zum Massenschwerpunkt auch grafisch ausgegeben werden.
