Smykové stěny

Stěny jednoho nebo více podlaží lze kombinovat do smykových stěn. Pro každou z těchto smykových stěn vytvoří RFEM Result Member , který integrací převádí vnitřní síly plochy na vnitřní síly prutu. Tímto způsobem lze vyhodnotit síly v každé smykové stěně a také posoudit smykové stěny jako pruty; například v případě betonu nebo dřeva.

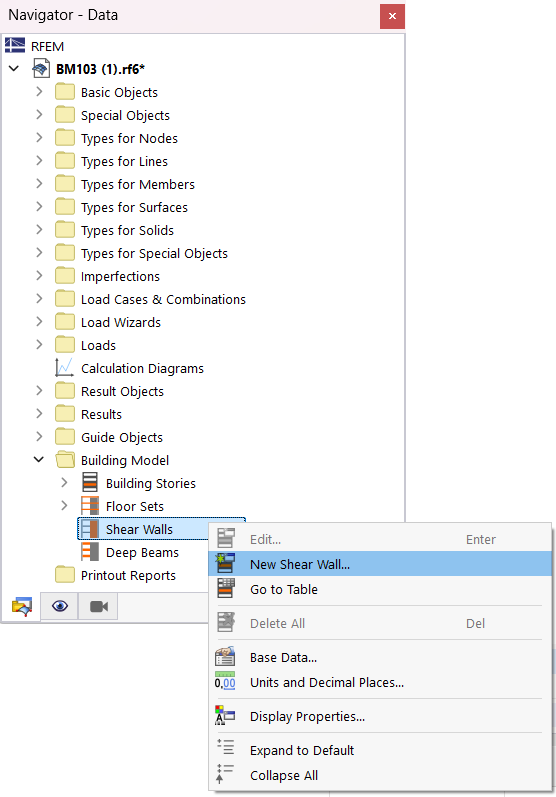

Pro zadání smykové stěny klikněte pravým tlačítkem myši na položku Smykové stěny v kategorii 'Model budovy'. V místní nabídce vyberte Nová smyková stěna.

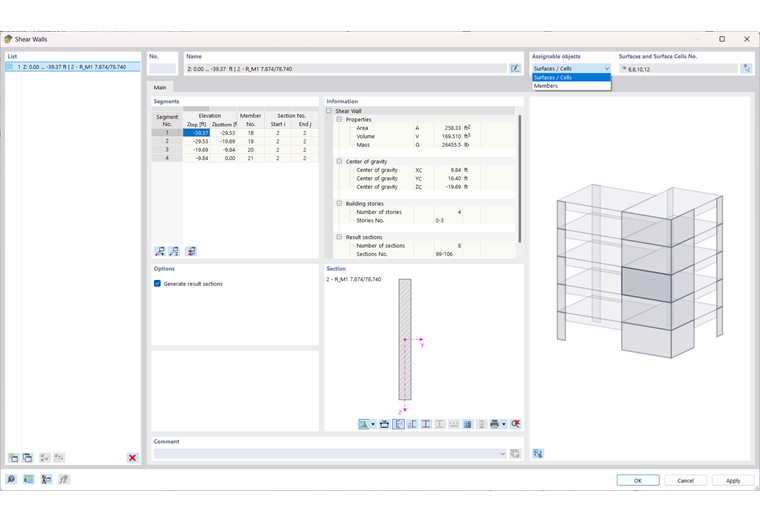

Poté je možné v dialogu 'Smykové stěny' definovat vlastnosti stěn podlaží.

Přiřaditelné objekty

Smykovou stěnu lze popsat pomocí ploch a buněk plochy nebo pomocí prutů. Vyberte příslušnou možnost ze seznamu (viz obrázek výše).

plochy a buňky/pruty ploch

Pomocí tlačítka vybereme plochy a buňky resp. pruty Vyberte jednotlivě graficky na modelu. Čísla objektů nelze zadat ručně.

Smykové stěny nemusí ležet v jedné rovině; mohou mít také prostorové tvary.

Důležité

V případě překlenutí smykových stěn musí plochy a buňky plochy ležet svisle přesně nad sebou. Jedině tak lze správně rozpoznat segmenty výsledkového prutu.

Pokud mají podlaží nepravidelnou geometrii, je možné plochy rozdělit vnitřními liniemi a vygenerovat buňky ploch. Ty pak můžete odpovídajícím způsobem přiřadit. Lze se tak vyhnout zkresleným výsledkům nebo problémům při posouzení (např. výztužné pruty v otvorech).

Segmenty

Pokud jsou objekty zadány správně, vytvoří program pro každé podlaží „segment“ s výsledkovým prutem, který integruje vnitřní síly ploch, buněk ploch nebo prutů.

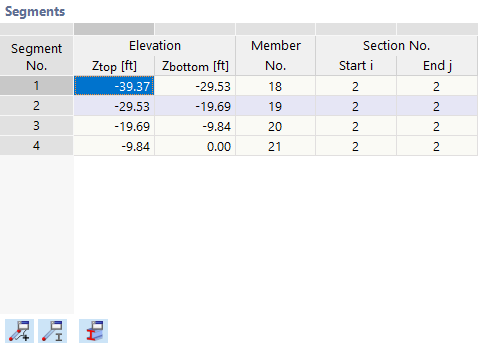

V tabulce jsou uvedeny souřadnice každého podlaží, čísla vygenerovaných výsledkových prutů a příslušné průřezy.

Pomocí tlačítek pod tabulkou lze nastavit vlastnosti vygenerovaných sad prutů Sada prutů , Pruty Vlastnosti prutu a průřezy Průřez průřezy. Objekty nelze upravovat.

Informace

V této sekci najdete specifické informace o aktuální smykové stěně. V prvním sloupci s hodnotami jsou uvedeny analytické informace, ve druhém sloupci jsou informace na základě vygenerované sítě KP.

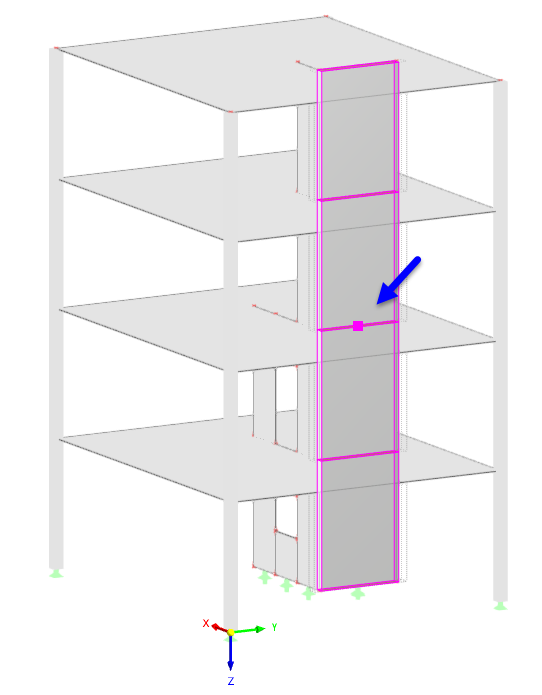

Na modelu se také zobrazí těžiště smykové stěny

Možnosti

Volba 'Generovat výsledkové řezy' umožňuje vytvořit vodorovné řezy ve smykové stěně. Pokud toto políčko zaškrtnete, vygeneruje se několik výsledkových sekcí. V sekci 'Informace' se zobrazí počet a čísla těchto průřezů. Pro každou výšku podlaží se vytvoří dva řezy, z nichž jednou se stanoví výsledky pro horní plochu stěny a podruhé pro plochu stěny pod ní.

Výsledky můžete jako obvykle vyhodnotit v řezech na modelu.

Průřez

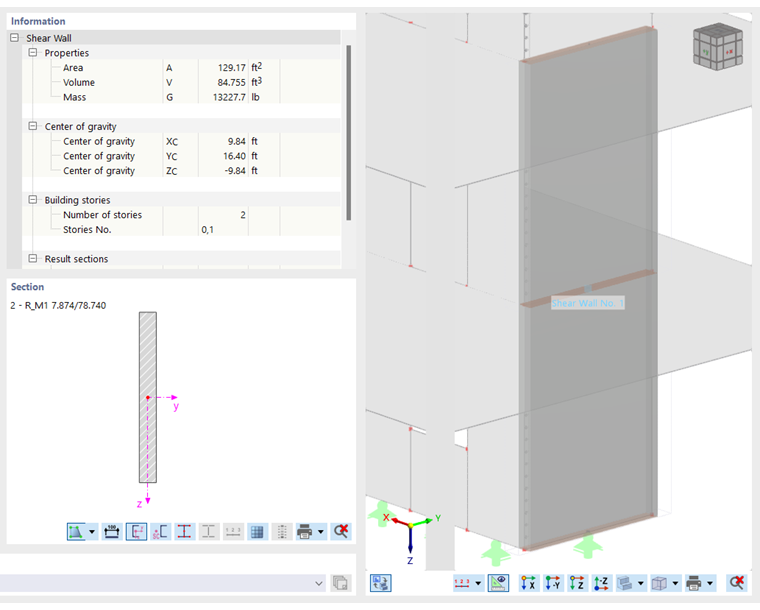

Pro každý segment stěny program vytvoří náhradní průřez a přiřadí ho výsledkovému prutu. Průřez prutu odpovídá tloušťce plochy a šířce segmentu. Výsledkem je obvykle masivní obdélníkový průřez s typem průřezu 'R_M1'.

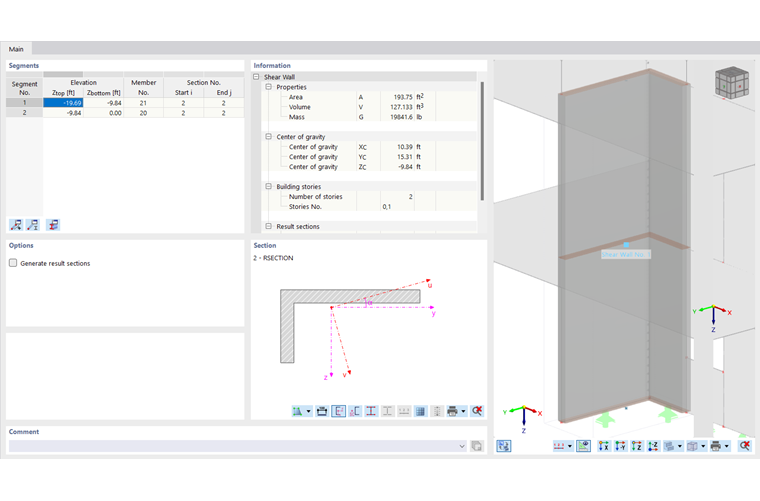

V případě smykových stěn, které neleží v jedné rovině, se vytvoří odpovídající průřez z RSECTION (viz obrázek Smyková stěna přes dvě podlaží se dvěma výsledkovými pruty).

Vlastnosti posouzení

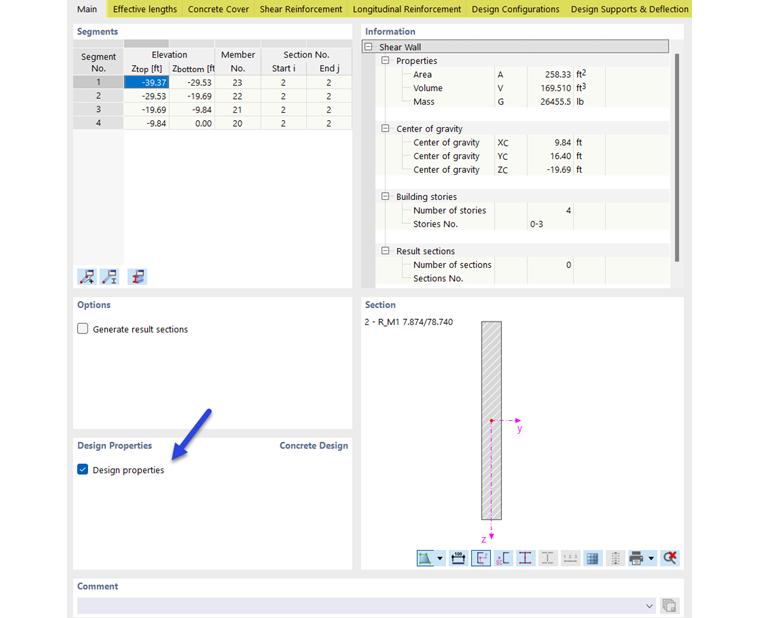

Vnitřní síly výsledkového prutu smykové stěny lze v některých addonech pro posouzení posoudit pomocí posouzení prutů, například při posouzení betonu nebo dřeva. Za tímto účelem je třeba v příslušné sekci zaškrtnout políčko Vlastnosti posouzení.

Důležité

Vlastnosti posouzení jsou k dispozici, pokud je aktivován příslušný addon v základních údajích modelu.

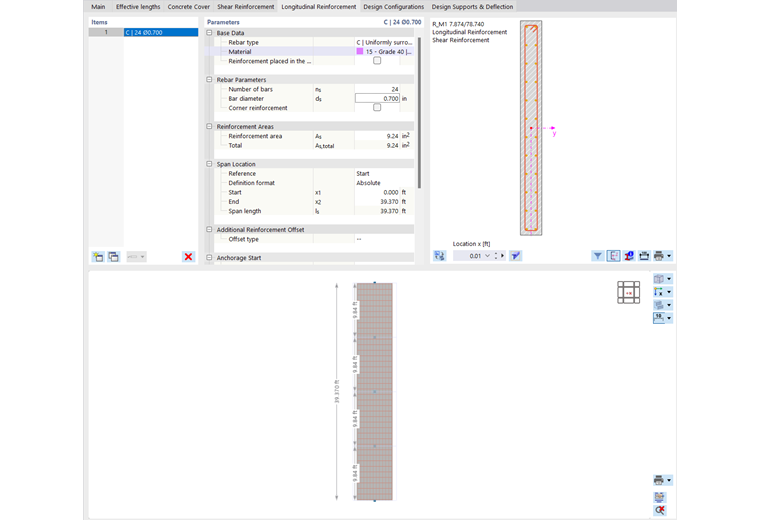

Do dialogu tak přibylo několik záložek, v nichž lze provést nastavení pro posouzení.

Bei den Tragfähigkeitskonfigurationen der Betonbemessung besteht die Möglichkeit, spezielle Konstruktionsregeln für die vertikale und horizontale Bewehrung von Wandscheiben anzuwenden (siehe Kapitel Wandartige Träger).
