Диафрагмы жёсткости

Стены одного или нескольких этажей могут быть объединены в диафрагмы жёсткости. RFEM erzeugt dann für jede dieser Wandscheiben einen Результирующий стержень , который преобразует внутренние силы поверхности во внутренние силы стержня путем интегрирования. Таким образом, вы можете оценить силы в каждой диафрагме жёсткости, а также рассчитать стены жёсткости как стержни; например, в случае бетона или материалов древесины.

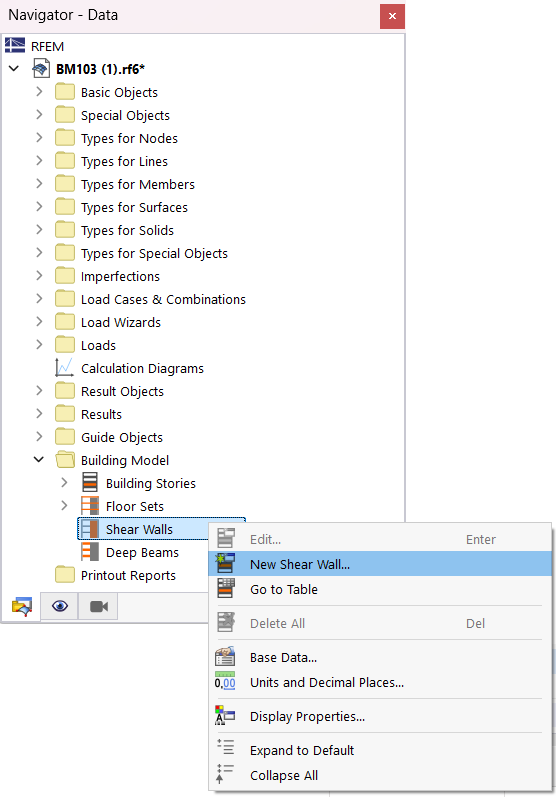

Чтобы задать диафрагму жёсткости , щелкните правой кнопкой мыши на запись Стены жёсткости в категории 'Модель здания'. В контекстном меню выберите Новая диафрагма жёсткости.

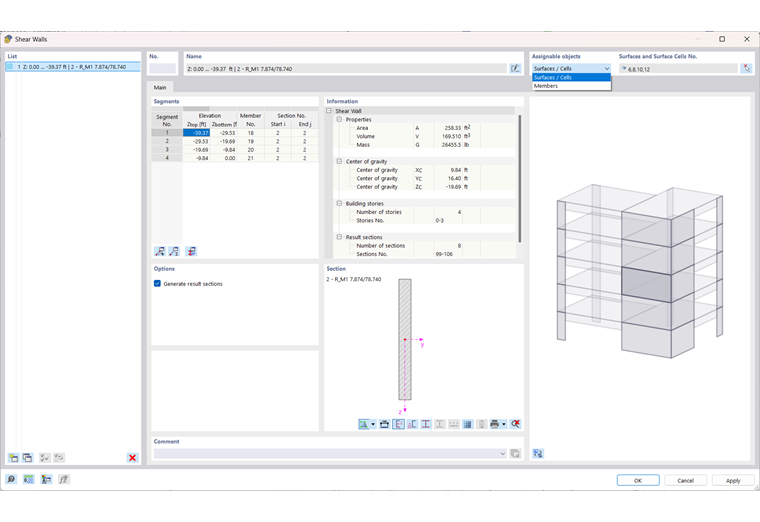

Затем в диалоговом окне 'диафрагмы жёсткости' можно задать свойства стен этажа.

Придаваемые объекты

Диалоговое окно жёсткости можно описать с помощью поверхностей и ячеек поверхностей или с помощью стержней. Выберите соответствующий вариант из списка (см. изображение выше).

поверхности и ячейки/стержни поверхностей

Выберите поверхности и ячейки поверхностей или стержни с помощью кнопки Выбрать индивидуально графически на модели. Номера объектов не могут быть введены вручную.

Диафрагмы жёсткости не должны находиться в одной плоскости; они также могут иметь пространственную форму.

Важный

В случае охвата диафрагм жёсткости, поверхности и ячейки поверхности должны лежать точно друг на друге вертикально. Это единственный способ правильно распознать сегменты результирующего стержня.

Если этажи имеют неправильную геометрию, можно разделить поверхности внутренними линиями и создать ячеек поверхности. Затем можно их соответствующим образом придать. Таким образом можно избежать искаженных результатов или проблем в расчете (например, арматурные стержни в проемах).

Сегменты

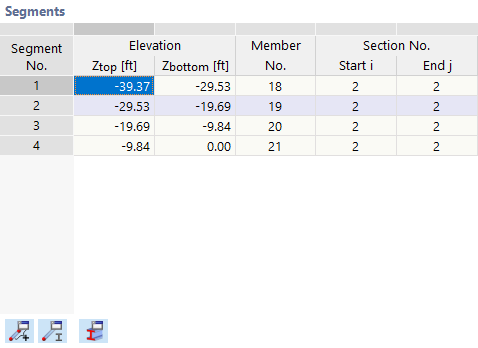

Если объекты заданы правильно, программа создает «сегмент» для каждого этажа, при этом результирующий стержень интегрирует внутренние силы поверхностей, ячеек поверхностей или стержней.

В таблице приведены координаты каждого этажа, номера созданных результирующих балок и соответствующие сечения.

С помощью кнопок под таблицей можно задать свойства созданных блоков стержней Блок стержней , Стержни Свойство стержня и сечения Сечение профилей. Объекты не могут быть изменены.

Информация

В этом разделе можно найти подробную информацию об актуальной диафрагме жёсткости. В первом столбце значений указана аналитическая информация, во втором столбце - информация на основе генерированной сетки КЭ.

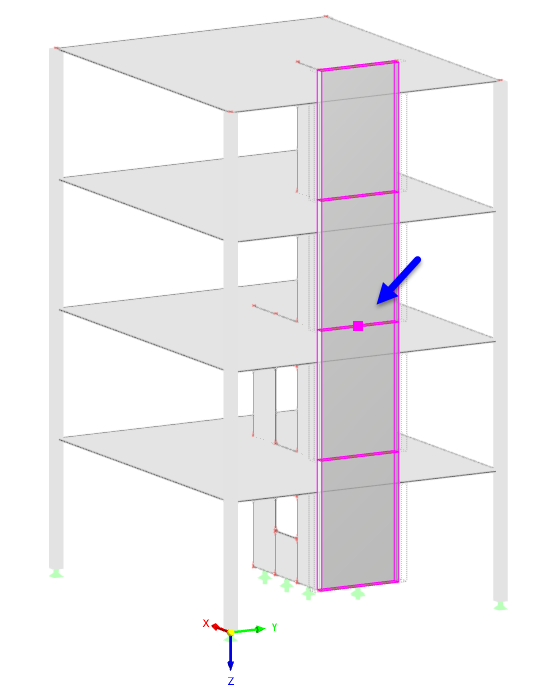

Центр тяжести диафрагмы жёсткости также отображается на модели

Опции

Функция 'Создать результирующие сечения' позволяет создать в стенке жёсткости горизонтальные разрезы. Если вы установите флажок, будет создано несколько результирующих разрезов . В разделе диалога 'Информация' можно увидеть количество и номера этих разделов. Для высоты каждого этажа создаются два разреза, один раз для определения результатов поверхности стены наверху, а другой - для поверхности стены ниже.

Результаты можно, как обычно, оценить в разрезах модели.

Сечение

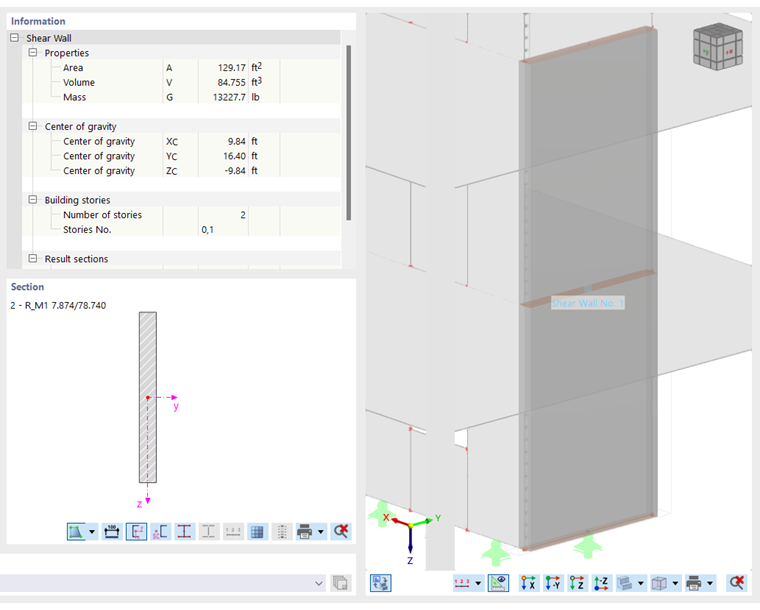

Программа создает для каждого сегмента стены эквивалентное сечение и присваивает его результирующей балке. Сечение стержня соответствует толщине поверхности и ширине сегмента. Обычно в результате получается массивное прямоугольное сечение типа 'R_M1'.

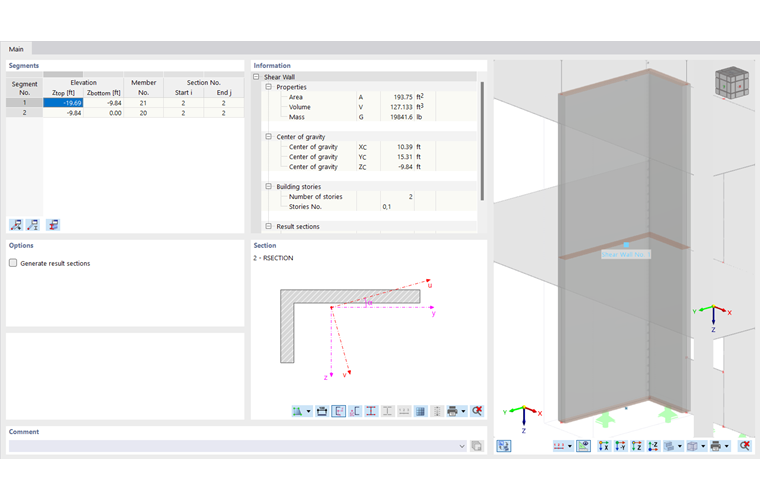

В случае диафрагм жёсткости, которые не опираются в одной плоскости, создается соответствующее сечение RSECTION (см. рисунок Стена жёсткости на двух этажах с двумя результирующими стержнями).

Параметры расчёта

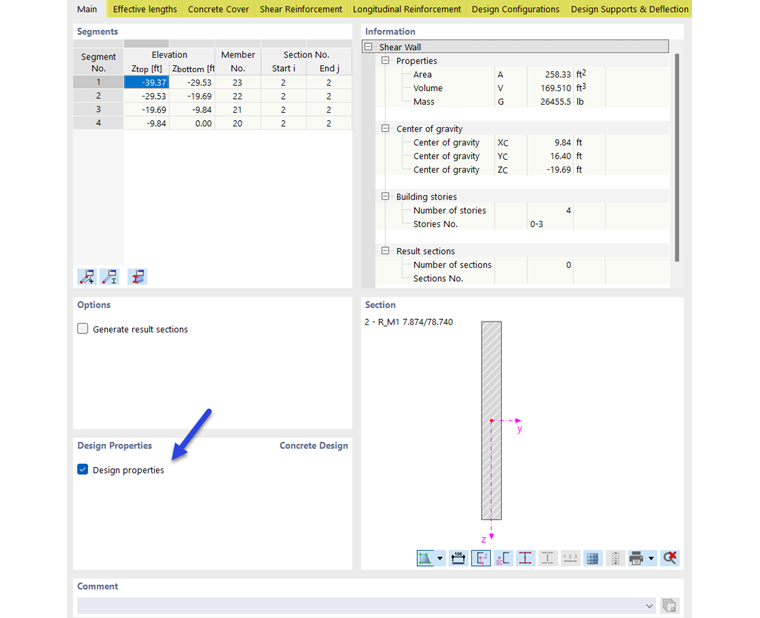

Внутренние силы результирующего стержня диафрагмы жёсткости можно рассчитать с помощью расчёта стержней в некоторых аддонах, например, в процессе расчёта железобетонных или деревянных конструкций. Для этого просто установите в соответствующем разделе флажок «Параметры расчета».

Важный

Параметры расчёта доступны при активации соответствующего аддона в базе данных модели.

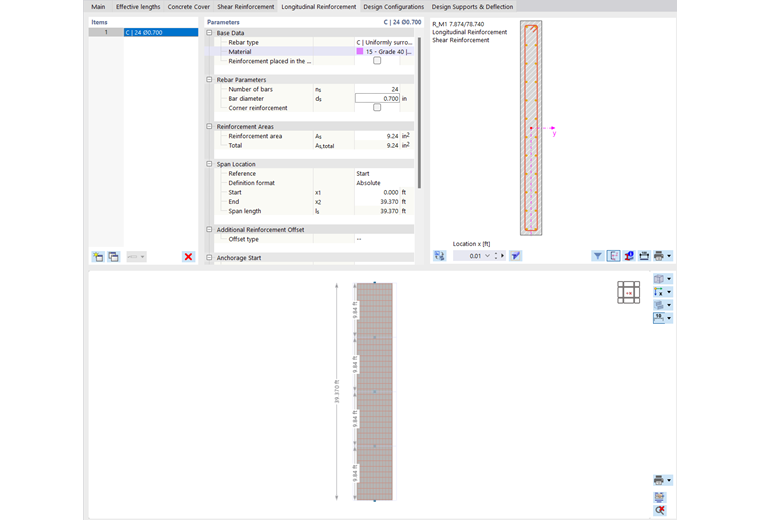

Поэтому в диалоговое окно добавляется несколько вкладок, в которых можно задать параметры для расчёта.

Bei den Tragfähigkeitskonfigurationen der Betonbemessung besteht die Möglichkeit, spezielle Konstruktionsregeln für die vertikale und horizontale Bewehrung von Wandscheiben anzuwenden (siehe Kapitel Wandartige Träger).
