Аддон Модель здания - это аддон для специальных решений, а не для расчётов. Следовательно, в таблице результатов нет обзора, как, например, в случае аддона Расчёт стальных конструкций.
В этой главе представлены основные функции расчёта и результаты аддона.
Аддон Модель здания делит здание на стены и перекрытия. В зависимости от моделирования этажа, вы можете выбрать между тремя типами расчёта для этажей здания после расчёта:
- Стены | Общий расчет 3D
- Плиты | Местный 2D расчет
- Стены и перекрытия | Общий/местный расчет

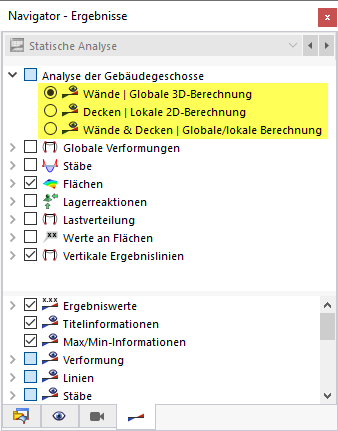

В Навигаторе - Результаты можно задать, какие результаты будут отображаться графически в категории « Расчет этажей здания ».
Различные способы учета жесткости в зависимости от выбранного моделирования перекрытия показаны на следующей схеме.
Тип расчёта стен | Общий 3D расчет преобразует результаты в элементы жесткости расчета. Таким образом, поверхности нагружаются только в плоскости слоя. Перекрытие, загруженное изгибом, в данном типе расчета не возникает изгибающих моментов. Это относится как к полужестким, так и к полужестким мембранам. Однако вертикальные опорные стержни, то есть стены и колонны, применяются со всеми жесткостями. Из-за очень высокой жесткости жестких соединений при моделировании перекрытий с помощью жестких плоскостей, в перекрытии для типа расчёта 'Стены' не отображаются внутренние силы. При моделировании этажей с помощью полужестких плоскостей жесткости применяются только к плоскости стены.
Для типа расчёта {}Перекрытия | Местный 2D-расчёт, загружены только блоки перекрытий в плоскости плиты. Плоскость панели не подвержена какой-либо нагрузке. Поэтому в случае чисто горизонтальной нагрузки (например, ветровой), для данного типа анализа внутренние силы не отображаются. Нагрузки передаются непосредственно на соседний этаж с помощью передачи нагрузок (отсюда и название «Местный 2D расчет»). Этот тип расчета можно сравнить с классическим позиционным расчетом, но без сложного перерасчета, как только изменения конструкции.

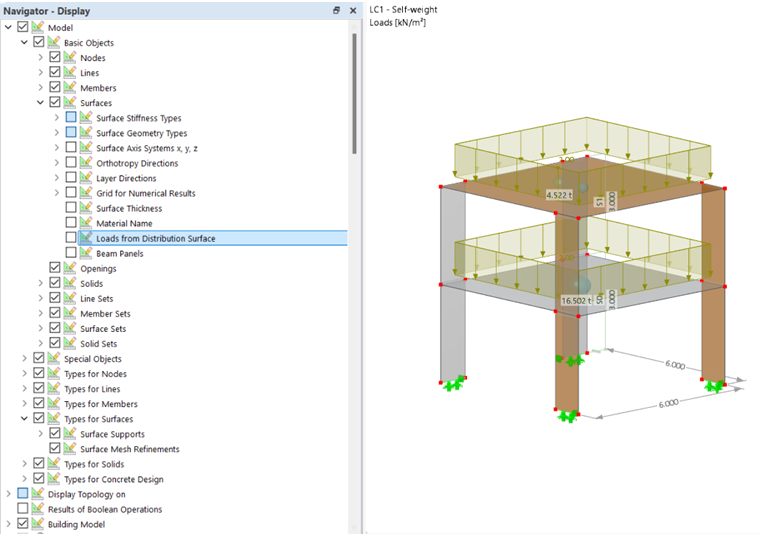

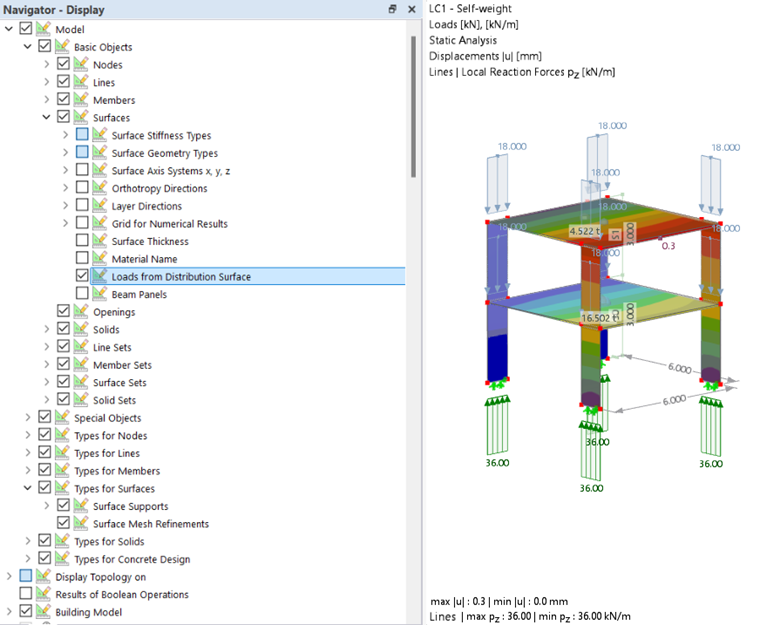

Пространственная система здания решается аналогично классическому расчёту позиции и переносится в 2D конструктивную систему. Передача нагрузки между отдельными блоками перекрытий становится очевидно при использовании функции 'Нагрузки от распределительной поверхности'. Нагрузка на поверхность 2 кН/м², показанная на рисунке выше, разделена в блоках перекрытия по 18 кН/м на линию через поверхность передачи нагрузки. В местном 2D расчете переносится нагрузка 18 кН/м с одного блока перекрытий на другой. Это показано графически на следующем рисунке.
Функция поверхностей для передачи нагрузки описана в главе {%strong#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000040#loadtransferTab Surfaces]] руководства пользователя RFEM.
Передача нагрузки между отдельными блоками перекрытий контролируется путем моделирования узловых и линейных опор. Это влияние показано на примере в главе Моделирование перекрытий. Основная информация о моделировании опор находится в главе {%://005742#support-modeling Этажи здания]].
Тип расчёта {}стен и перекрытий | Общее/местное вычисление представляет собой сочетание общего и местного вычисления. Передача нагрузки между отдельными этажами осуществляется с помощью поверхностей для передачи нагрузки! Все деформации и внутренние силы перекрытий определяются по местному 2D расчету. Кроме того, учитываются деформации и внутренние силы из общего 3D расчета.
