В этой главе описаны особенности, которые необходимо учитывать при моделировании конструкций в аддоне Модель здания.

отверстия

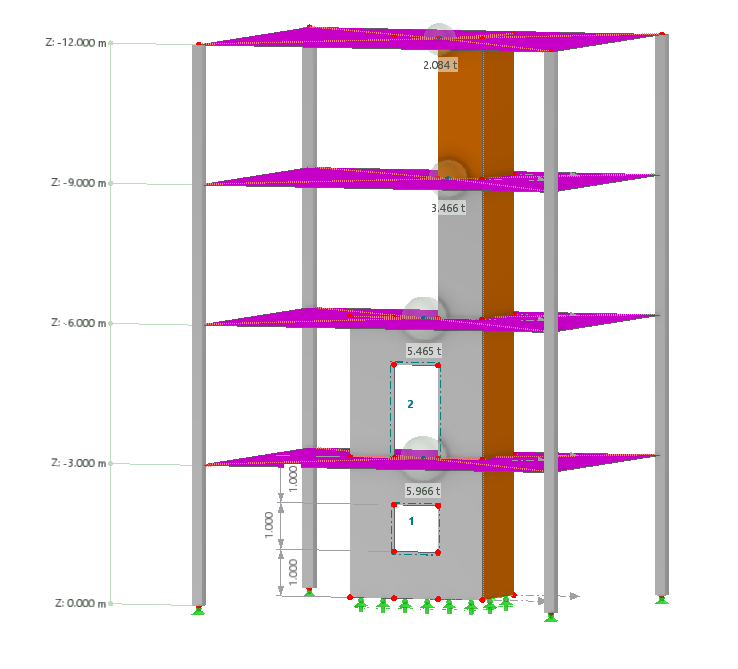

Отверстия не должны моделировать с помощью основных объектов типа «Отверстие». На следующем рисунке показано неправильное моделирование. В этом случае невозможно вывести внутренние силы для каждого сечения стены (см.

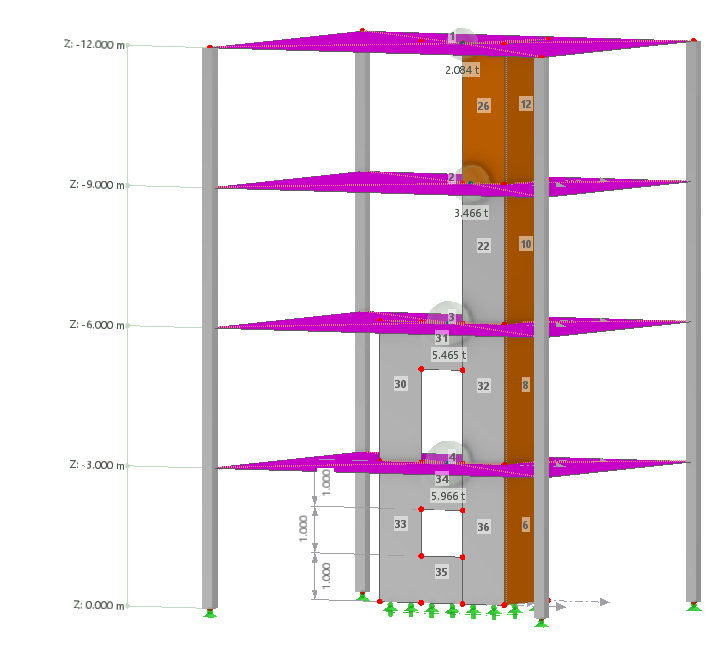

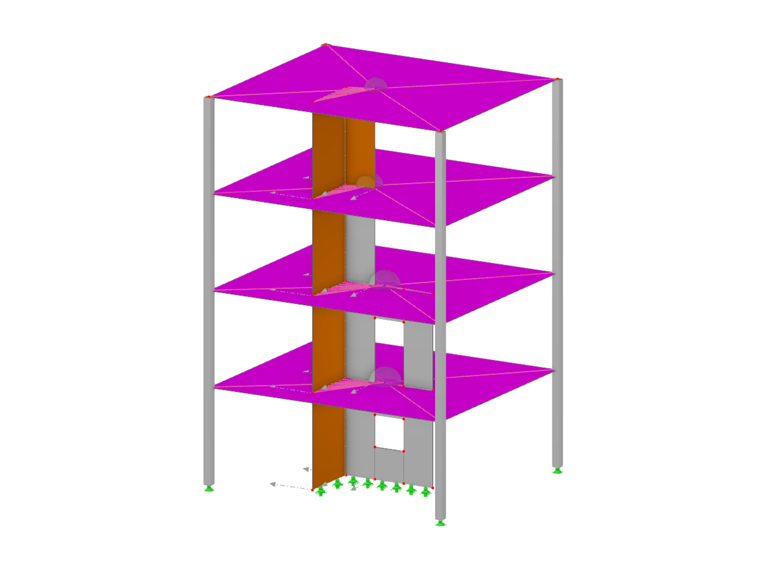

Однако, если проемы смоделированы с помощью сегментов поверхности, как показано на следующем рисунке, внутренние силы можно рассчитать для каждого разреза стены.

Жёсткие диафрагмы

При использовании для соединения отдельных компонентов в этаже {%://005742#diaphragm ]] , перекрытие уже не может быть задано с его реальной жёсткостью. Однако, с типом толщины «Стандартная» невозможно создать внутренние жесткие соединения. В этом случае используйте тип поверхности « Передача нагрузки ». Этот тип жесткости описан в главе Surfaces руководства пользователя RFEM.

Опция «Жёсткая диафрагма» позволяет жестко соединить все компоненты этажа в плоскости перекрытия. Поэтому данный вариант не подходит для компонентов с подвижными соединениями, таких как деревянные каркасные конструкции или каменные стены. В данном случае выберите жёсткость перекрытия -. С помощью соответствующего моделирования затем можно учесть в расчете также гибкие соединения, например, с помощью линейных шарниров.

Жесткость плиты перекрытия «жесткая диафрагма» используется для соединения всех компонентов этажа - стержней, поверхностей и тел - в плоскости верхней точки плиты перекрытия с помощью жесткой связи. Соединение всегда выполняется в центре тяжести этажа. Таким образом, определяющим критерием для этого является вес отдельных соединяемых компонентов. Таким образом, очень тяжелый стержень на одной стороне этажа смещает центр тяжести в соответствующем направлении.

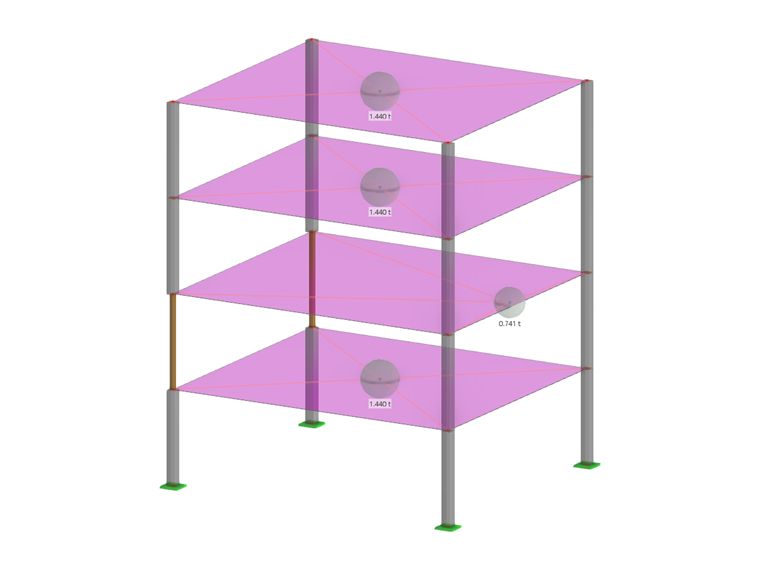

На следующей модели мы видим на одной стороне второго этажа относительно легкие деревянные стержни. вследствие чего центр тяжести переместится на другую сторону перекрытия,

Инфо

Смещение центра тяжести всегда зависит от массы компонентов, а не от их жесткости.

Исходная глава
