Ściany jednego lub kilku kondygnacji można łączyć w ściany usztywniające. Dla każdej z tych ścian usztywniających program RFEM tworzy Wynikowy Pręt , który przekształca siły wewnętrzne w powierzchni na siły wewnętrzne pręta poprzez całkowanie. W ten sposób można ocenić siły w każdej ścianie usztywniającej, a także zaprojektować ściany usztywniające jako pręty; na przykład w przypadku betonu lub materiałów drewnianych.

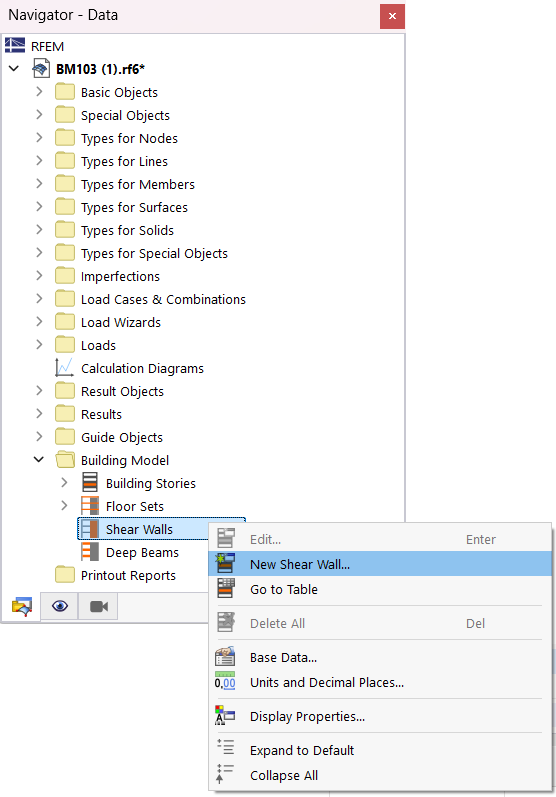

Aby zdefiniować ścianę usztywniającą , kliknij prawym przyciskiem myszy pozycję Ściany usztywniające w kategorii 'Model budynku'. Z menu kontekstowego wybierz opcję Nowa ściana usztywniająca.

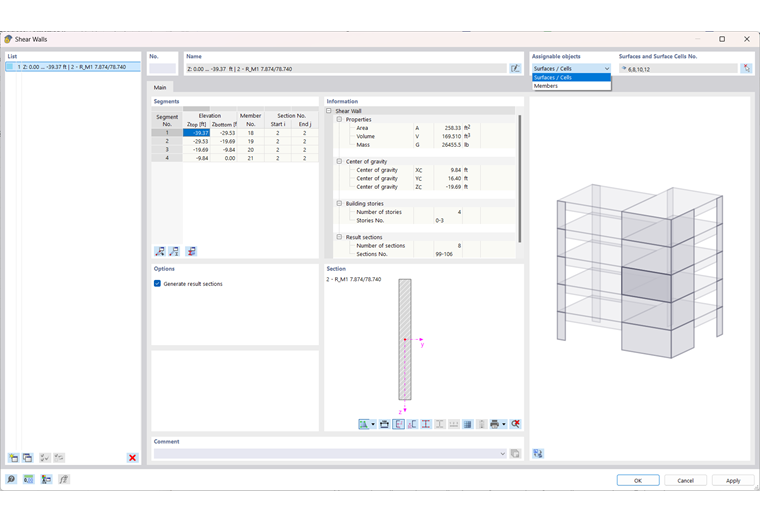

W oknie dialogowym 'Ściany usztywniające' można następnie zdefiniować właściwości ścian kondygnacji.
Obiekty możliwe do przypisania
Ścianę usztywniającą można opisać za pomocą powierzchni i komórek powierzchni lub za pomocą prętów. Wybierz odpowiednią opcję z listy (patrz obrazek powyżej).
powierzchnie i komórki/pręty powierzchni
Wybierz powierzchnie i komórki powierzchni lub pręty za pomocą przycisku
graficznie na modelu. Numerów obiektów nie można wprowadzić ręcznie.
Ściany usztywniające nie muszą leżeć w jednej płaszczyźnie; mogą mieć również kształty przestrzenne.

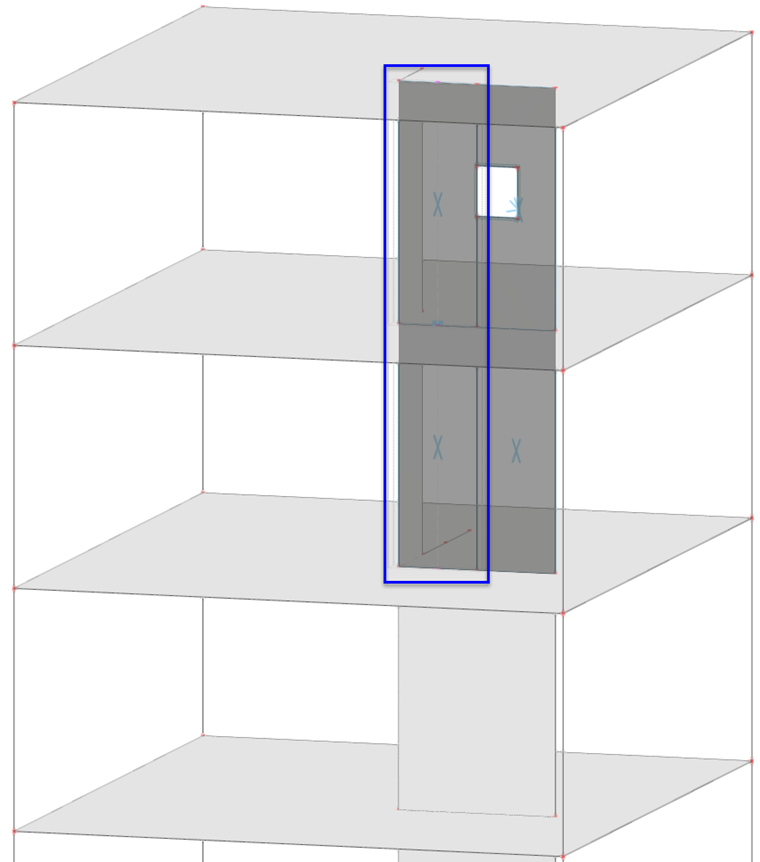

Jeżeli kondygnacje mają nieregularną geometrię, można podzielić powierzchnie za pomocą wewnętrznych linii i wygenerować komórek powierzchni. Następnie można je odpowiednio przypisać. W ten sposób można uniknąć zniekształcenia wyników lub problemów w obliczeniach (np. prętów zbrojeniowych w otworach).
Segmenty
Jeżeli obiekty zostały poprawnie zdefiniowane, program utworzy "segment" dla każdej kondygnacji, którego pręt wynikowy będzie obejmował siły wewnętrzne powierzchni, komórek powierzchni lub prętów.
W tabeli podane są współrzędne każdego kondygnacji, numery wygenerowanych belek wynikowych oraz odpowiednie przekroje.
Za pomocą przycisków znajdujących się pod tabelą można ustawiać właściwości wygenerowanych zbiorów prętów
, Pręty
i przekrojów
przekroje. Obiekty nie mogą być edytowane.
Informacja
W tej sekcji można znaleźć szczegółowe informacje na temat bieżącej ściany usztywniającej. Pierwsza kolumna zawiera dane analityczne, a druga kolumna dane dotyczące wygenerowanej siatki ES.

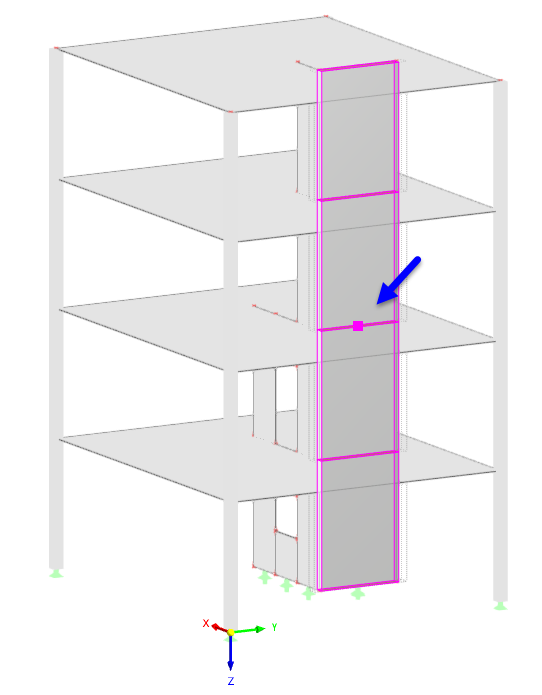

W modelu wyświetlany jest również środek ciężkości ściany usztywniającej
Opcje
Opcja 'Generować przekroje wynikowe' umożliwia tworzenie w ścianie usztywniającej przekrojów poziomych. Po zaznaczeniu pola wyboru wygenerowanych zostanie kilka wyników. W sekcji 'Informacje' widoczna jest ilość oraz numery tych przekrojów. Dla każdej wysokości kondygnacji tworzone są dwa przekroje, raz określające wyniki dla powierzchni ściany powyżej, a raz dla powierzchni ściany poniżej.
Wyniki można w zwykły sposób ocenić w przekrojach na modelu.
Przekrój

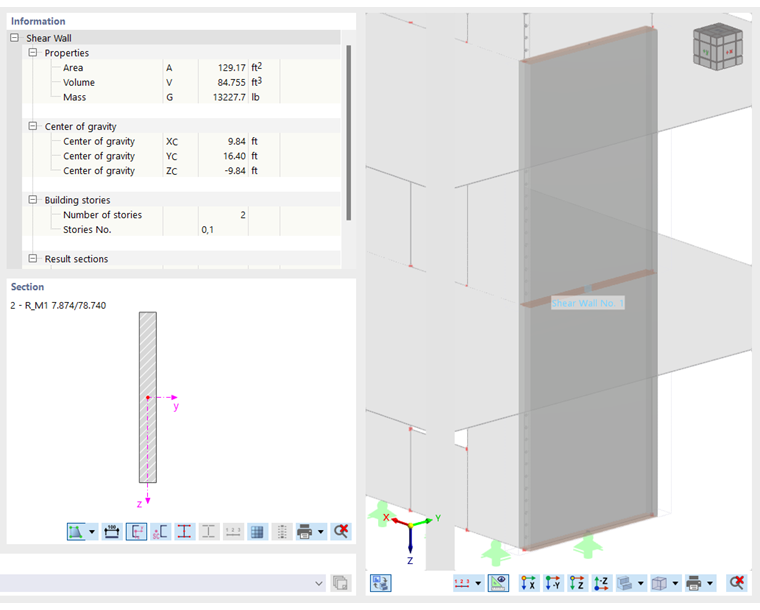

Dla każdego segmentu ściany program tworzy przekrój zastępczy i przypisuje go do belki wynikowej. Przekrój pręta odpowiada grubości powierzchni i szerokości segmentu. Zazwyczaj prowadzi to do masywnego przekroju prostokątnego o przekroju typu 'R_M1'.

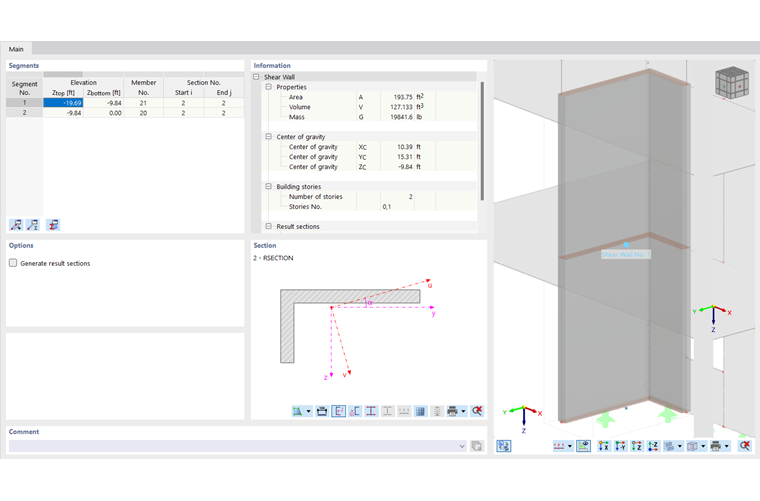

W przypadku ścian usztywniających, które nie spoczywają w jednej płaszczyźnie, tworzony jest odpowiedni przekrój RSECTION (patrz rys. Ściana usztywniająca na dwóch kondygnacjach z dwoma prętami wynikowymi).
Właściwości projektowe

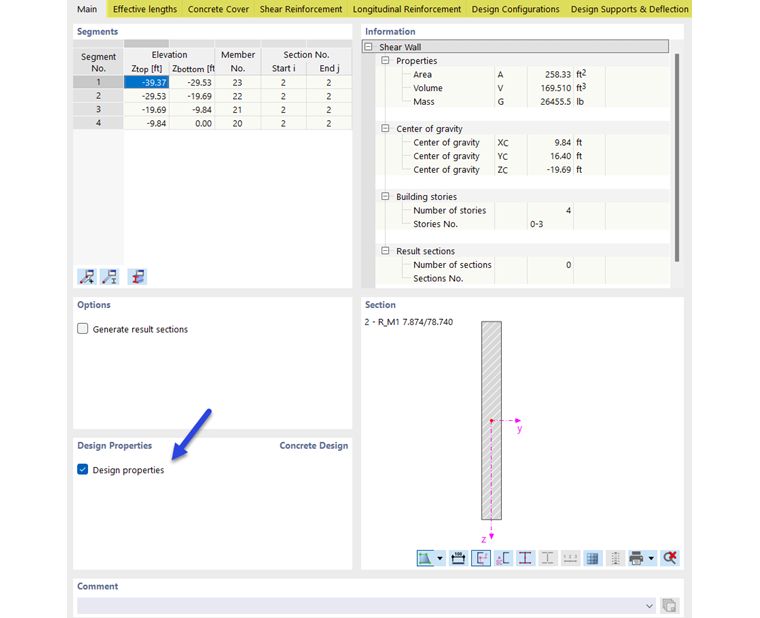

Siły wewnętrzne pręta wynikowego dla ściany usztywniającej można sprawdzić w niektórych rozszerzeniach, na przykład podczas wymiarowania betonu lub drewna. W tym celu należy zaznaczyć pole wyboru Właściwości obliczeniowe w odpowiedniej sekcji.
Okno dialogowe zostało dodane do okna dialogowego, w którym można określić ustawienia dla obliczeń.

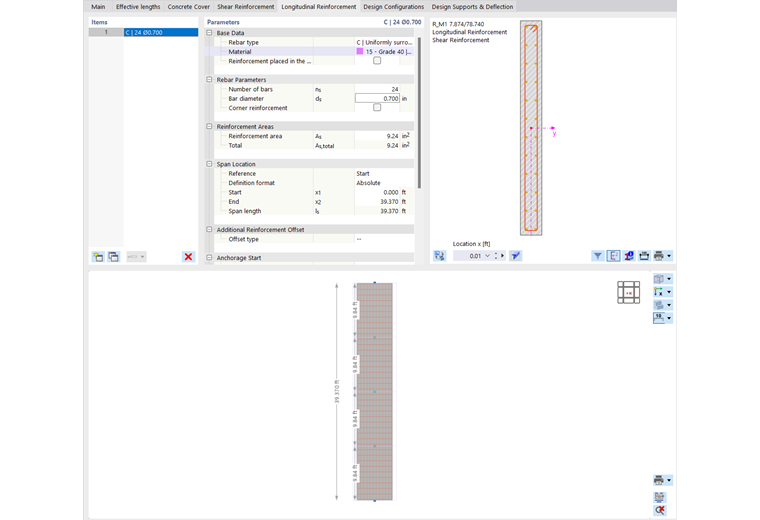

Bei den Tragfähigkeitskonfigurationen der Betonbemessung besteht die Möglichkeit, spezielle Konstruktionsregeln für die vertikale und horizontale Bewehrung von Wandscheiben anzuwenden (siehe Kapitel Wandartige Träger).
