Zbiory stropów

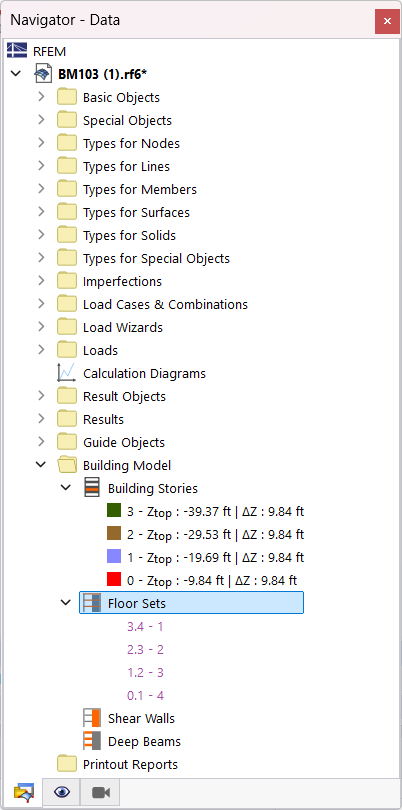

Wszystkie obiekty należące do kondygnacji zdefiniowanej kondygnacji zostają automatycznie połączone z tym kondygnacją w zbiorze kondygnacji. Zbiory stropów są uporządkowane według kondygnacji w Nawigatorze - Dane.

Ważne

Jeżeli Modelowanie stropu po wybraniu opcji "--" nie są tworzone konstrukcje nośne, a tym samym zbiory stropów.

Obiekty są oznaczone w nawigatorze przy użyciu określonej składni. Na przykład wpis "0.1 - 5" odnosi się do stropu 0 ze zbiorem stropów 1 , który zarządza wszystkimi obiektami dla powierzchni stropu nr 5.

Właściwości zbioru stropów

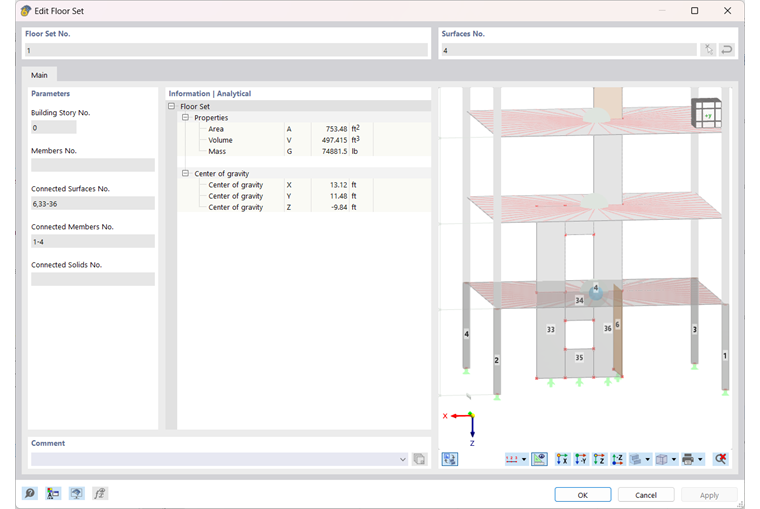

Dwukrotne kliknięcie pozycji w nawigatorze umożliwia sprawdzenie właściwości zbioru stropów w oknie dialogowym.

Informacje

Zbiory stropów są generowane automatycznie; nie można ich edytować w oknie dialogowym.

W sekcji Powierzchnie nr określane są powierzchnie kondygnacji.

Parametry

W tej sekcji wyświetlany jest numer kondygnacji oraz pręty znajdujące się w płycie kondygnacji. Ponadto można sprawdzić, które obiekty - powierzchnie, pręty, bryły - są przypisane do kondygnacji pod płytą.

Wskazówka

Użyj przycisku Widok modelu , w widoku modelu można wyświetlić obiekty kondygnacji.

Informacja

W tej sekcji można znaleźć szczegółowe informacje dotyczące bieżącego zbioru stropów. Pierwsza kolumna zawiera dane analityczne dotyczące kondygnacji, a druga kolumna informacje obliczone na podstawie wygenerowanej siatki ES.

Właściwości stropu zbioru stropów

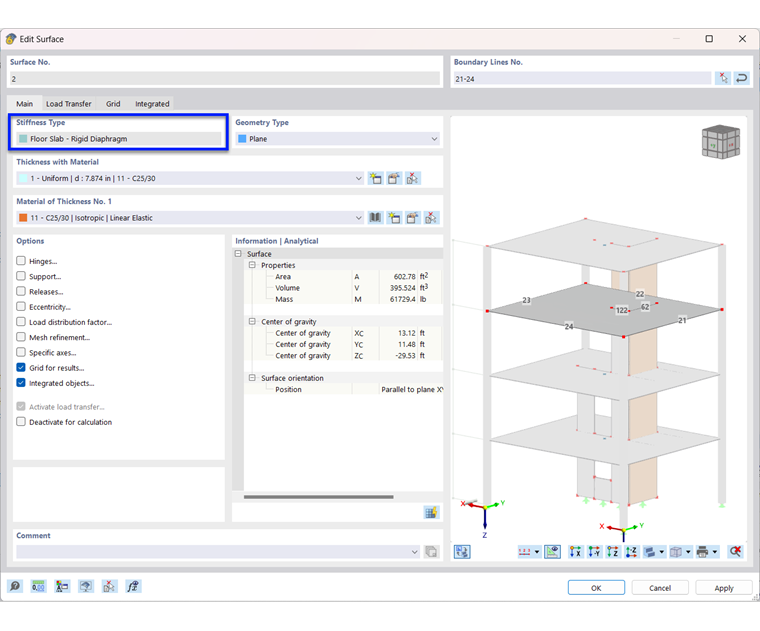

Podczas tworzenia zbioru stropów właściwości powierzchni, którą strop reprezentuje w zbiorze stropów, są dostosowywane. Zmiany można sprawdzić w oknie dialogowym "Edytuj powierzchnię".

W sekcji 'Typ sztywności' wyświetlany jest typ modelowania wybrany dla Modelowanie stropu .

Parametry przenoszenia obciążenia można sprawdzić w zakładce Przenoszenie obciążenia.

W razie potrzeby można dostosować 'Kierunek przenoszenia obciążenia' i na przykład określić rozkład ortotropowy. Ponadto można wykluczyć określone obiekty - pręty, linie lub węzły - z przenoszenia obciążenia. W tym celu należy użyć funkcji wyboru graficznego za pomocą przycisku [Wybrać] Wybierz Indywidualnie .
