Set di solai

Tutti gli oggetti appartenenti al piano di un piano definito vengono automaticamente combinati con questo piano in un set di piani. I set di piani sono elencati per piano nel Navigatore - Dati.

Importante

Se il Modellazione solai con l'opzione "--" selezionata, non vengono create sottostrutture e quindi nessun set di solai.

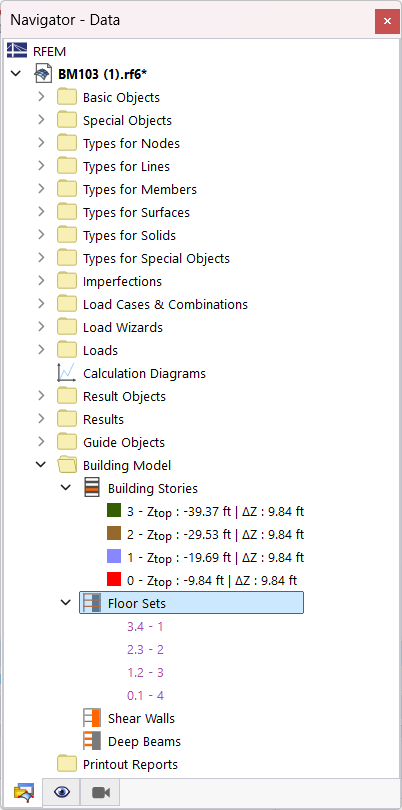

Gli oggetti sono etichettati nel navigatore utilizzando una sintassi specifica. Ad esempio, la voce "0.1 - 5" si riferisce al piano 0 con set di solai 1 , che gestisce tutti gli oggetti per la superficie del pavimento nr. 5.

Proprietà di un set di solai

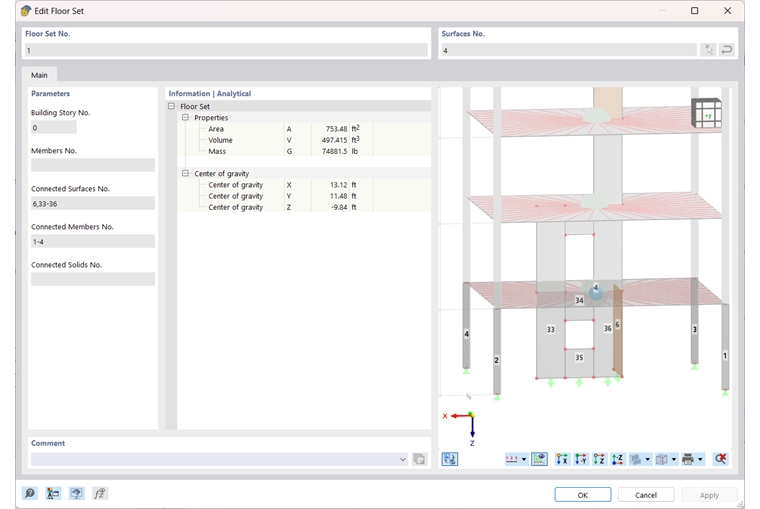

Facendo doppio clic sulla voce del navigatore, è possibile verificare le proprietà del set di piani in una finestra di dialogo.

Informazione

I set di solai sono generati automaticamente; non possono essere modificati nella finestra di dialogo.

Le superfici del solaio sono specificate nella sezione Superfici nr.

Parametri

In questa sezione, è possibile vedere il numero del piano e tutte le aste disponibili nella soletta del piano. Inoltre, è possibile verificare quali oggetti - superfici, aste, solidi - sono assegnati al piano sotto la soletta.

Suggerimento

Usa Vista del modello , è possibile visualizzare gli oggetti del set di solai nella vista del modello.

Informazione

In questa sezione, è possibile trovare informazioni specifiche sul set di solai corrente. La prima colonna di valori elenca le informazioni analitiche sul piano, la seconda colonna elenca le informazioni calcolate sulla base della mesh EF generata.

Proprietà del solaio di un set di solai

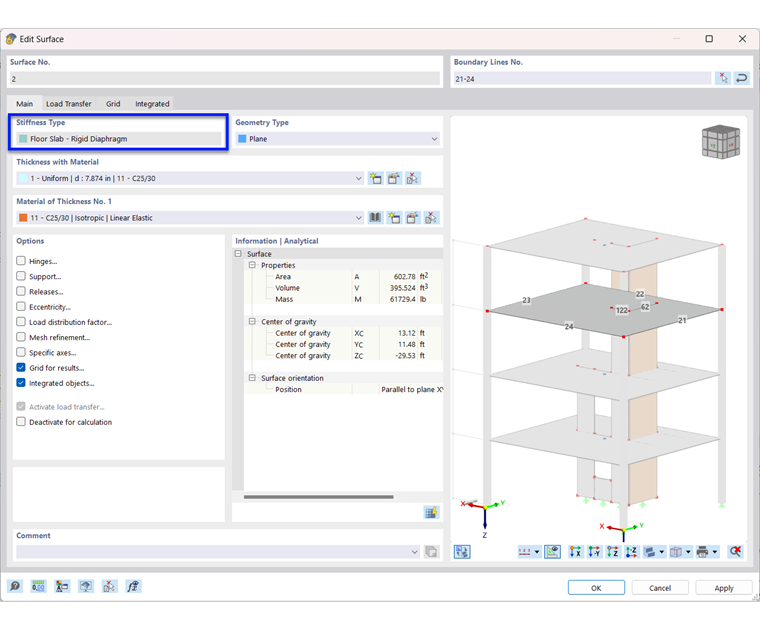

Quando si crea un set di solai, le proprietà della superficie che il solaio rappresenta nel set di solai vengono modificate. È possibile verificare le modifiche nella finestra di dialogo "Modifica superficie".

La sezione 'Tipo di rigidezza' mostra il tipo di modellazione selezionato per il Modellazione di solai .

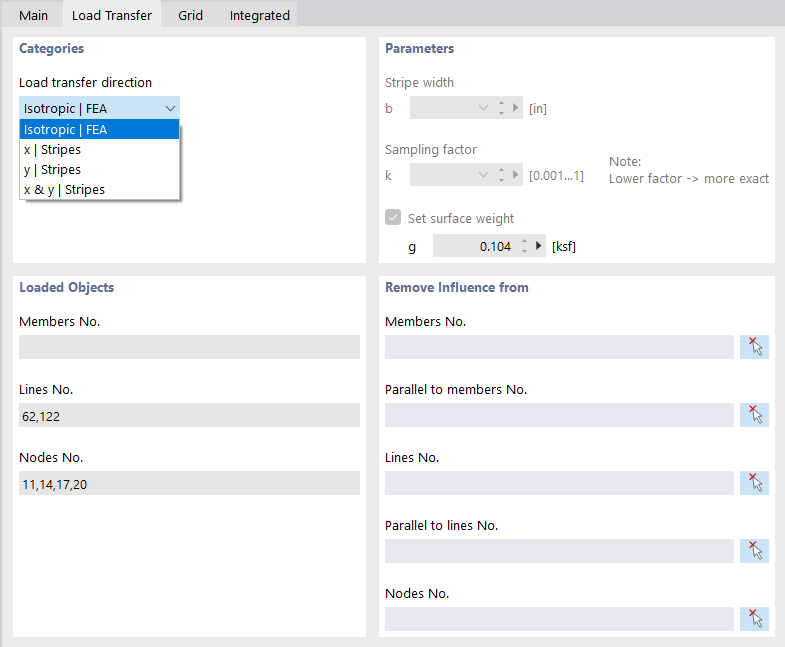

È possibile controllare i parametri per il trasferimento del carico nella scheda Trasferimento del carico.

Se necessario, è possibile modificare la 'Direzione di trasferimento del carico' e, ad esempio, specificare una distribuzione ortotropa. Inoltre, è possibile escludere determinati oggetti - aste, linee o nodi - dal trasferimento del carico. Per questo, utilizzare la funzione di selezione grafica facendo clic sul pulsante [Seleziona]. Seleziona Individualmente .
