Piani dell'edificio

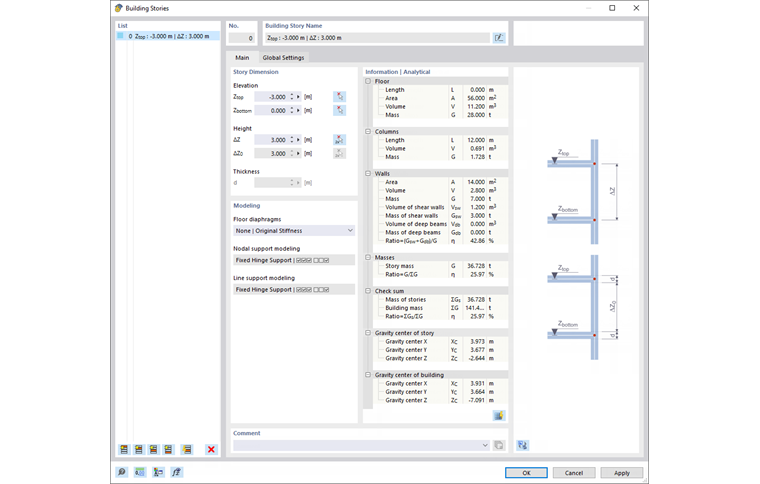

La finestra di dialogo "Piani dell'edificio" è composta da due schede.

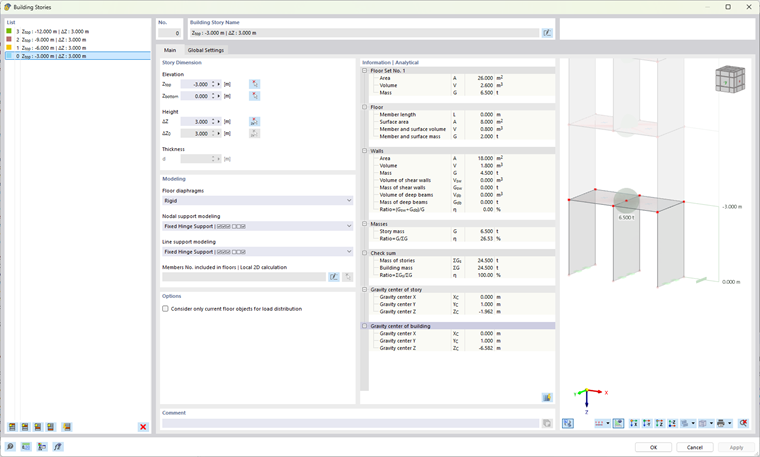

Principale

Nella scheda Principale , è possibile definire le altezze dei piani e le condizioni al contorno per la modellazione. Un "Piano" include tutti gli oggetti del modello in una determinata sezione di altezza; cioè solai, pareti e colonne.

Elenco

I singoli piani dell'edificio sono elencati a sinistra. Come di consueto in RFEM, le informazioni nelle restanti sezioni di dialogo si riferiscono alla voce selezionata in questo elenco.

È possibile creare nuovi piani utilizzando i pulsanti sotto l'elenco. I pulsanti hanno le seguenti funzioni:

pulsante Descrizione Effetto
Nuovo piano più alto Nuovo piano più alto Crea un nuovo piano superiore nella parte superiore dell'elenco
Nuovo piano sopra Nuovo piano più alto Crea un nuovo piano sopra il piano corrente
Nuovo piano sotto Nuovo piano inferiore Crea un nuovo piano sotto il piano corrente
Nuovo piano inferiore Nuovo piano inferiore Crea un nuovo piano inferiore in fondo all'elenco
Generatore di piani Generatore di piani Crea piani basati sulla geometria del modello esistente
Eliminazione Elimina piano Elimina i piani selezionati nell'elenco

Dimensioni del piano

Specificare l'altezza del piano utilizzando la "quota" delle coordinate Zsuperiore e Zinferiore. È anche possibile definire l'altezza del piano graficamente selezionando due nodi nel modello utilizzando Selezione di due per modificare.

Informazione

Il piano di un piano è assegnato al prospetto Zsuperiore. Il piano del prospetto Zinferiore è senza una superficie orizzontale; è una parte della storia qui sotto.

L '"altezza" delle coordinate ΔZ descrive l'altezza del piano in relazione al piano sottostante. I valori sono collegati alle specifiche delle coordinate assolute. L'altezza ΔZ0 rappresenta l'altezza libera tra i piani. Questo valore è rilevante solo se si specifica uno spessore del solaio; in caso contrario, la differenza di altezza si riferisce agli assi centrali dei piani.

La casella di testo per 'Spessore' d è disponibile se è stata definita l'altezza del piano nella scheda di dialogo 'Impostazioni globali' utilizzando Altezza libera opzione. Qui, è possibile specificare lo spessore del solaio della superficie del piano superiore, che viene quindi preso in considerazione per l'altezza libera ΔZ0.

Informazione

Se hai impostato un Modifica dell'altezza del piano nella scheda "Impostazioni globali", è possibile modificare le altezze dei piani in questa sezione di dialogo e applicarle al modello RFEM.

Nel Navigatore - Visualizzazione di RFEM, è possibile definire se e come le dimensioni del piano sono visualizzate nel modello.

Modellazione

Per ogni piano sono possibili specifiche aggiuntive, che è possibile modificare in questa sezione.

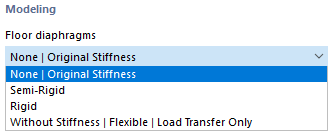

Modellazione del piano

Il piano dell'ultimo piano di un piano può essere modellato in quattro modi.

  • -- : Utilizzando l'impostazione predefinita, il modello viene analizzato in un calcolo 3D globale. Non ci sono calcoli parziali con analisi 2D locali per soffitti e pareti. Tuttavia, vengono create tabelle di risultati specifiche per l'analisi dinamica.

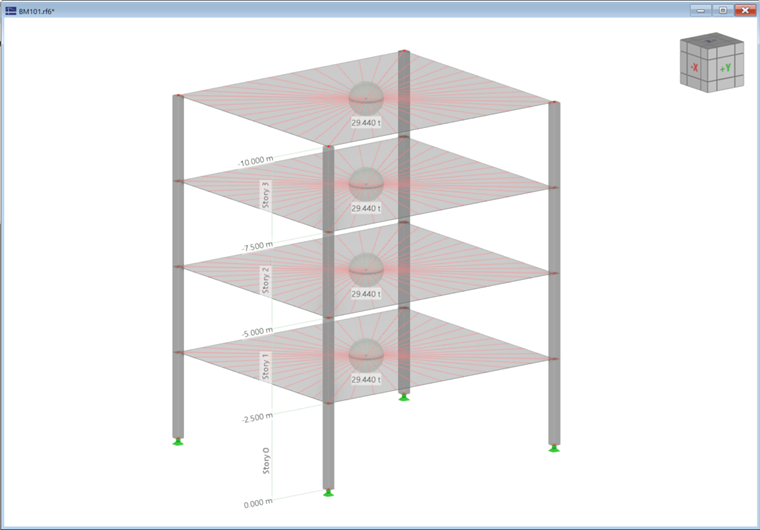

  • Diaframma rigido : Ad ogni nodo EF del piano, rigid links vengono applicati al baricentro del piano, accoppiando così gli spostamenti orizzontali.
Suggerimento

Nel capitolo Raccomandazioni fornisce ulteriori informazioni sulla modellazione con piani del solaio rigido.

  • Diaframma semirigido : Questo approccio corrisponde al concetto di un diaframma rigido, ma i nodi EF non sono accoppiati rigidamente al centro di gravità. In questo modo, è anche possibile considerare la flessibilità del pavimento.
  • Solo trasferimento del carico : Il solaio non ha influenza sulla rigidezza dentro e fuori il piano. Questo tipo di elemento "raccoglie" solo i carichi sul pavimento e li trasferisce agli elementi di supporto del modello 3D. Consente di rappresentare componenti secondari, come reticoli ed elementi di distribuzione del carico, sul modello 3D senza ulteriori effetti.

A seconda della modellazione del piano, le rigidezze delle solette e delle pareti vengono prese in considerazione in modo diverso. La tabella seguente mostra le opzioni per un confronto schematico.

Questa tabella è descritta in dettaglio nel capitolo Panoramica.

Modellazione del vincolo esterno del nodo/Modellazione del vincolo esterno della linea

Nel caso di un diaframma rigido o semirigido, è possibile influenzare il vincolo esterno dei solai per il modello 2D locale. Ci sono varie opzioni disponibili negli elenchi.

Nel caso di un "vincolo esterno a cerniera fissa", un vincolo esterno viene applicato in tutte le direzioni; anche la rotazione intorno all'asse verticale non è possibile. Le ulteriori opzioni consentono di assegnare un vincolo elastico sia ai nodi che alle linee di un piano. I parametri corrispondono ai valori descritti nei capitoli Vincoli esterni dei nodi e Vincoli esterni delle linee del manuale di RFEM per determinare la rigidezza utilizzando una colonna o una parete fittizia. Il programma determina automaticamente le proprietà della molla dalle condizioni al contorno costituite da materiali, sezioni trasversali, spessori e geometria.

Informazioni | Analitico e mesh

In questa sezione, puoi trovare informazioni specifiche sul piano corrente (selezionato nell'"Elenco"). La prima colonna di valori elenca le informazioni analitiche sul piano, la seconda colonna elenca le informazioni calcolate sulla base della mesh EF generata.

grafico

L'area destra della finestra di dialogo visualizza un disegno statico dell'altezza del piano o un'immagine dinamica del piano corrente in 3D. Con il pulsante Vista del modello per passare tra le due opzioni di visualizzazione. La vista 3D fornisce le solite opzioni per il controllo del grafico, come in RFEM.

Impostazioni generali

Nella scheda Impostazioni globali , inserisci le specifiche di base per la modellazione del piano che influiscono anche sulla scheda Main.

Piano terra

Definisce la coordinata Z0 del punto più basso al piano terra. Utilizzare il Seleziona Individualmente per selezionare questo piano graficamente nella finestra di lavoro.

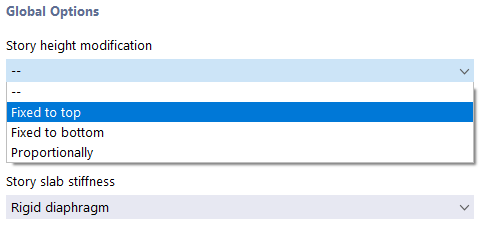

Modifica dell'altezza del piano

Ci sono tre opzioni nell'elenco che è possibile utilizzare per controllare l'altezza del piano per le modifiche.

  • -- : Le modifiche all'altezza del piano non influiscono sul modello RFEM.
  • Fisso in alto : Quando si modifica l'altezza, tutti gli altri nodi mantengono la loro posizione assoluta rispetto al piano superiore.
  • Fisso in basso : Quando si modifica l'altezza, tutti gli altri nodi mantengono la loro posizione assoluta rispetto al piano inferiore.
  • Proporzionalmente : Quando si cambia l'altezza, tutti gli altri nodi mantengono la loro posizione relativa sul piano modificato rispetto alle altezze superiore e inferiore.

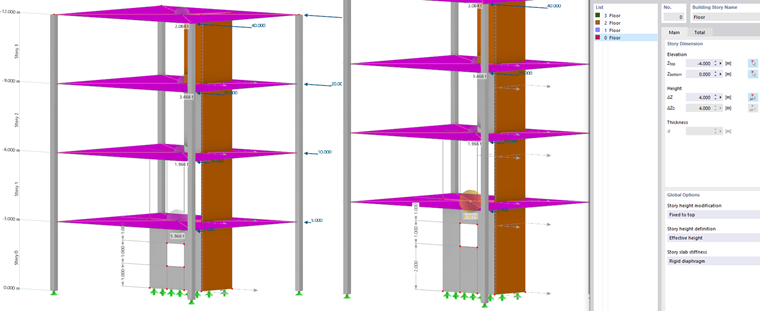

Le opzioni per modificare l'altezza del piano influiscono solo sui nodi interni del rispettivo piano. Ad esempio, se si aumenta l'altezza del piano da 3 m a 4 m (vedere l'immagine seguente), l'opzione "Fissa alla parte superiore" consente a un nodo interno di un'asta divisa o a un'apertura di mantenere la distanza dalla parte superiore del piano. La distanza dal piano inferiore del piano aumenta di 1 m.

Definizione dell'altezza del piano

L'elenco offre due opzioni:

  • Altezza efficace : L'altezza del piano si riferisce agli assi centrali delle superfici del pavimento.
  • Altezza libera : È possibile specificare uno di spessore della superficie del piano superiore nella scheda "Principale". Questa opzione è utile anche per leggere l'altezza netta (un'altezza libera ΔZ0 ) di un piano.

Mostra avviso per le aperture trascurate

Per le aperture nelle pareti di taglio, è possibile utilizzare la casella di controllo per controllare se le aree di apertura devono essere trascurate nel calcolo del modello dell'edificio. Il valore limite Δ rappresenta il rapporto massimo tra l'area dell'apertura e la dimensione di una superficie o di una cella di superficie. Se questo valore viene superato, viene visualizzato un avviso corrispondente.

Informazione

Tutte le superfici delle aperture sono prese in considerazione anche se la casella di controllo non è attivata.

È possibile trovare ulteriori informazioni sulla modellazione delle aperture nel capitolo Raccomandazioni.

Linea di risultato verticale

Quando si attiva questa casella di controllo, RFEM crea una sezione verticale per i diagrammi dei risultati. Dopo il calcolo, è possibile leggere i valori nei singoli piani da questa linea verticale dei risultati.

La posizione della linea dei risultati è definita dalle distanze ΔX e ΔY. La percentuale si riferisce al baricentro e alle direzioni degli assi positivi globali.

Con il pulsante Input relativo/assoluto per cambiare la modalità di input e specificare le distanze in valori assoluti. Si riferiscono all'origine del sistema di assi.
