Murs

Les voiles d'un ou plusieurs étages peuvent être combinés pour former des voiles de cisaillement. Pour chacun de ces voiles de cisaillement, RFEM crée une Barre de résultat , qui convertit les efforts internes de surface en efforts internes de barre par une intégration. Vous pouvez ainsi évaluer les efforts dans chaque voile de cisaillement et calculer les voiles de cisaillement comme des barres. par exemple dans le cas de matériaux béton ou bois.

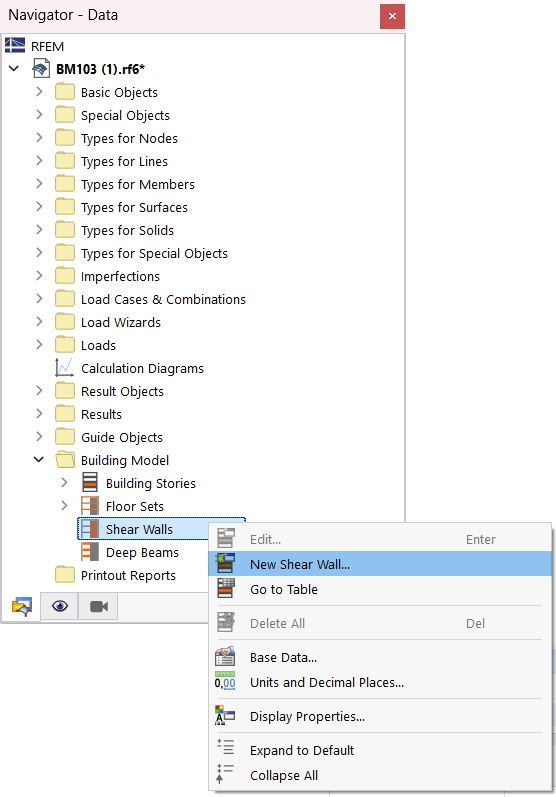

Pour définir un voile de cisaillement, faites un clic droit sur l'entrée Voiles de cisaillement dans la catégorie 'Modèle de bâtiment'. Dans le menu contextuel, sélectionnez Nouveau voile de cisaillement.

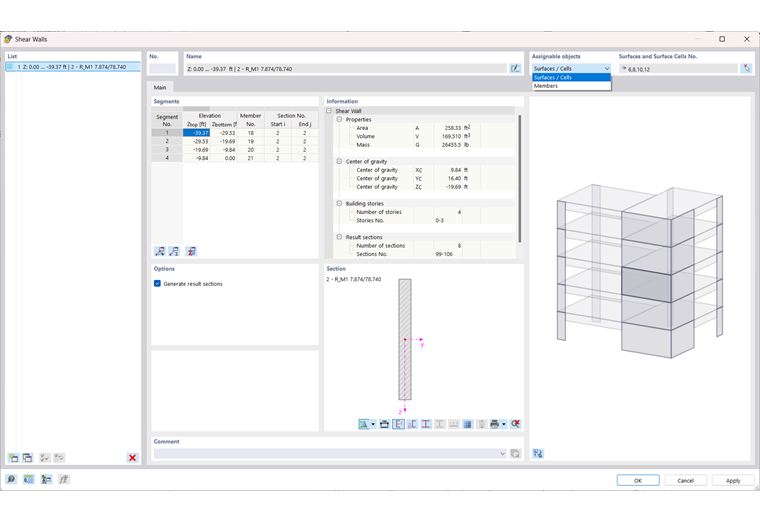

Vous pouvez ensuite définir les propriétés des voiles de l'étage dans la boîte de dialogue 'Paramètres de cisaillement'.

Objets assignables

Vous pouvez décrire un voile de cisaillement à l'aide de surfaces et de cellules de surface ou à l'aide de barres. Sélectionnez l'option appropriée dans la liste (voir l'image ci-dessus).

surfaces et cellules de surface/barres

Sélectionnez les surfaces et les cellules de surface ou des barres à l'aide du bouton Sélectionner individuellement graphiquement sur le modèle. Les numéros des objets ne peuvent pas être entrés manuellement.

Les voiles de cisaillement ne doivent pas nécessairement être dans un seul plan ; elles peuvent également avoir des formes 3D.

Important

Dans le cas de voiles de cisaillement en travée, les surfaces et les cellules de surface doivent être superposés verticalement. C'est le seul moyen de reconnaître correctement les segments de la barre résultante.

Si la géométrie des étages est irrégulière, il est possible de diviser les surfaces par des lignes internes et de générer des des cellules de surface. Vous pouvez ensuite les assigner en conséquence. Vous pouvez ainsi éviter les résultats erronés ou les problèmes lors du calcul (par exemple, des barres d'armature dans les ouvertures).

Segments

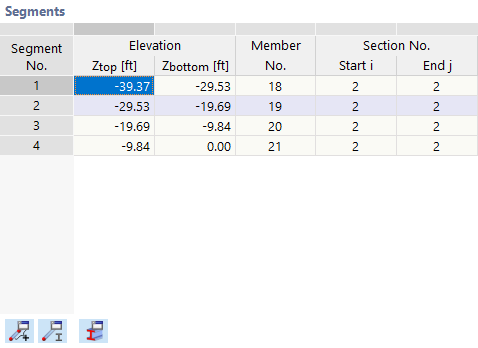

Si les objets sont définis correctement, le programme crée un « segment » pour chaque étage, avec une barre résultante intégrant les efforts internes des surfaces, des cellules de surface ou des barres.

Le tableau liste les coordonnées de chaque étage, les numéros des poutres résultantes générées et les sections correspondantes.

Les boutons sous le tableau permettent de définir les propriétés des ensembles de barres générés Ensemble de barres , Barres Propriété de barre et sections Coupe froid. Les objets ne peuvent pas être modifiés.

Information

Dans cette section, vous trouverez des informations spécifiques sur le voile de cisaillement actuel. La première colonne des valeurs liste les informations analytiques, la deuxième colonne contient les informations basées sur le maillage EF généré.

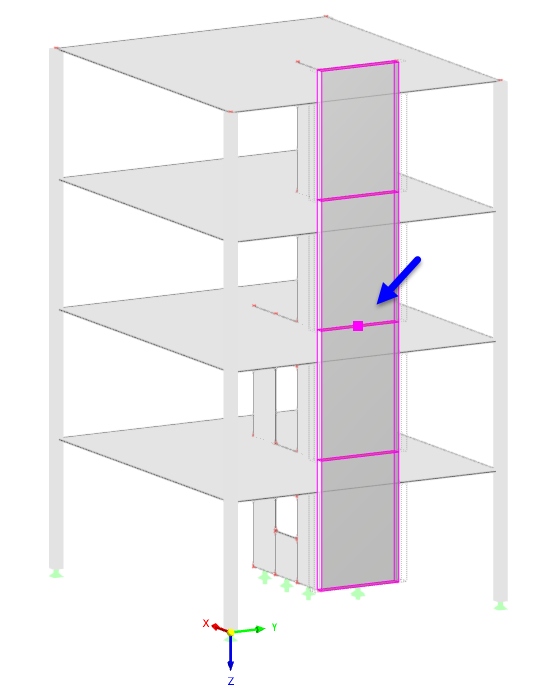

Le centre de gravité d'un voile de cisaillement est également affiché sur le modèle

options

L'option 'Générer les coupes de résultats' vous permet de créer des coupes horizontales dans le voile de cisaillement. Si vous cochez la case, plusieurs coupes de résultats ]] seront générées. Dans la section 'Information', vous pouvez voir le nombre et les numéros de ces sections. Deux coupes sont créées pour chaque hauteur d'étage avec les résultats de la surface du voile au-dessus et ceux de la surface en dessous.

Nous pouvons évaluer les résultats dans les sections du modèle comme d'habitude.

Coupe

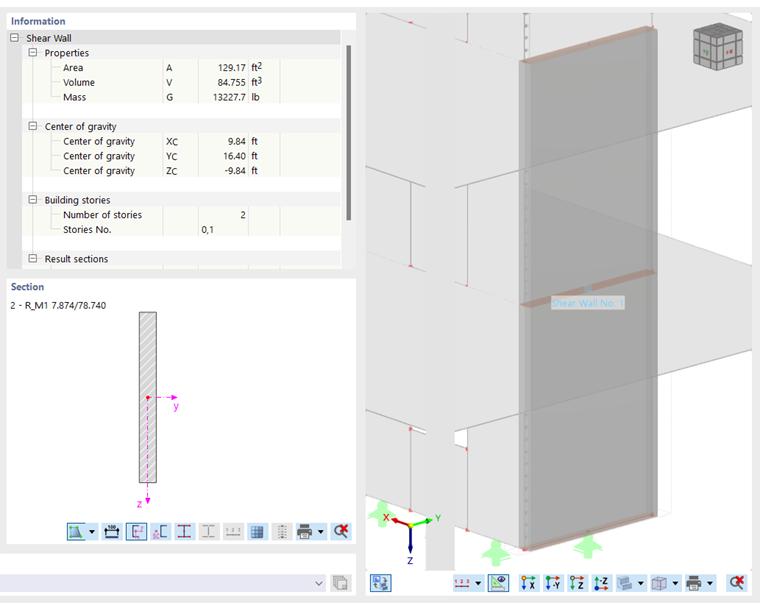

Le programme crée une section équivalente pour chaque segment du voile et l'assigne à la poutre résultante. La section de barre correspond à l'épaisseur de la surface et à la largeur du segment. On obtient généralement une section rectangulaire massive de type 'R_M1'.

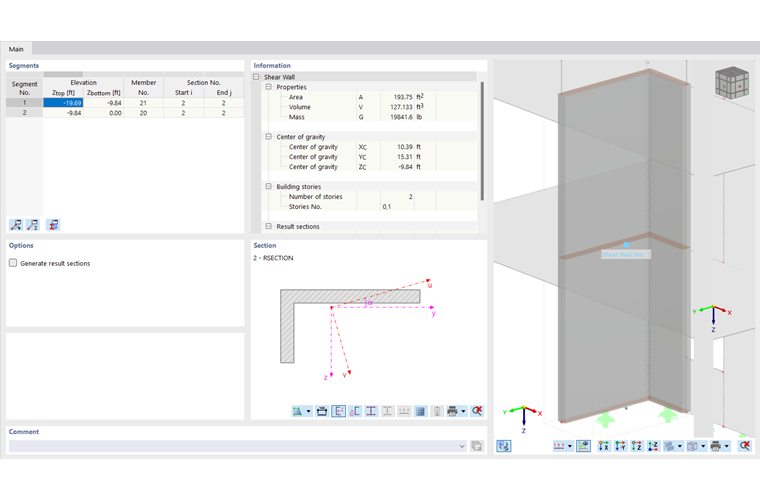

Dans le cas de voiles de cisaillement qui ne se trouvent pas dans un seul plan, une section RSECTION correspondante est créée (voir l'image Voile de cisaillement sur deux étages avec deux barres résultantes).

Propriétés de calcul

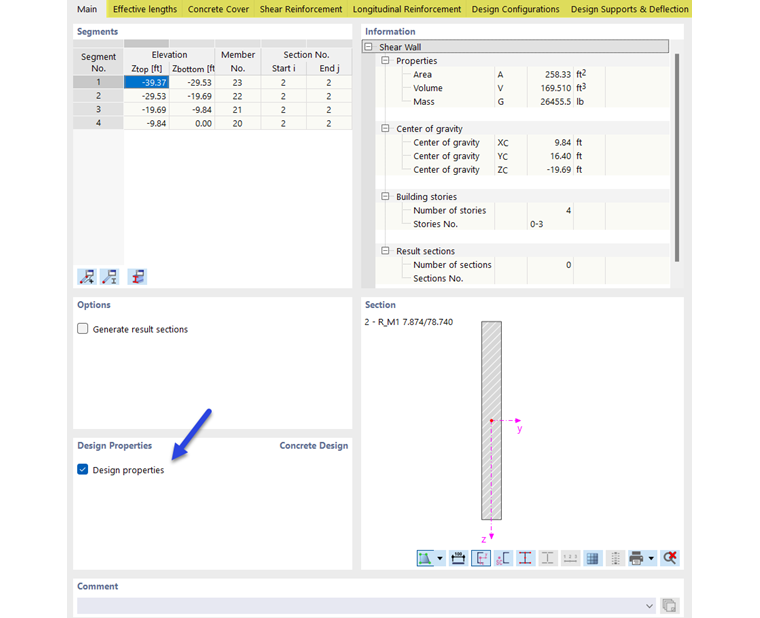

Les efforts internes de la barre résultante du voile de cisaillement peuvent être calculés à l'aide d'une vérification de barre dans certains modules complémentaires de vérification, par exemple lors de la vérification du béton ou du bois. Pour ce faire, cochez la case Propriétés de calcul dans la section correspondante.

Important

Les propriétés de calcul sont disponibles si le module complémentaire correspondant est activé dans les données de base du modèle.

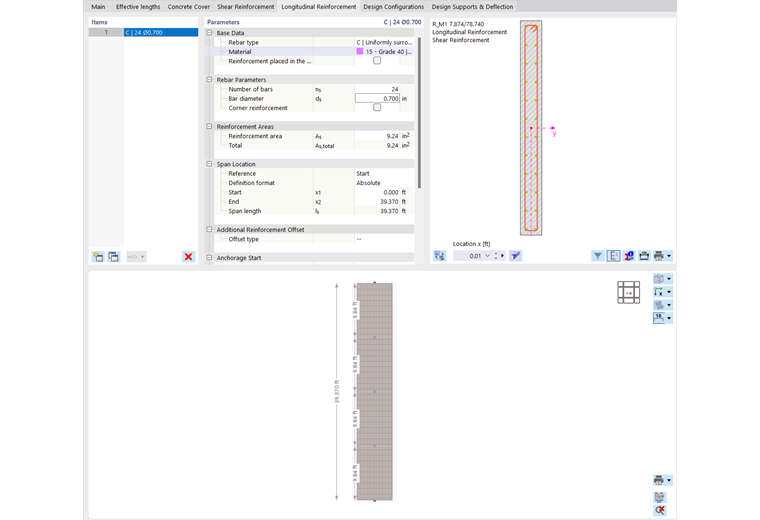

La boîte de dialogue offre ainsi l'ajout de plusieurs onglets dans lesquels vous pouvez définir les paramètres de la vérification.

Bei den Tragfähigkeitskonfigurationen der Betonbemessung besteht die Möglichkeit, spezielle Konstruktionsregeln für die vertikale und horizontale Bewehrung von Wandscheiben anzuwenden (siehe Kapitel Wandartige Träger).
