Muros de cortante

Los muros de una o más plantas se pueden combinar para formar muros de cortante. Para cada uno de estos muros de cortante, RFEM crea un Resultado Barra , que convierte los esfuerzos internos de la superficie en esfuerzos internos de la barra mediante una integración. De esta forma, puede evaluar los esfuerzos en cada muro de cortante y también calcular los muros de cortante como barras; por ejemplo, en el caso de materiales de hormigón o madera.

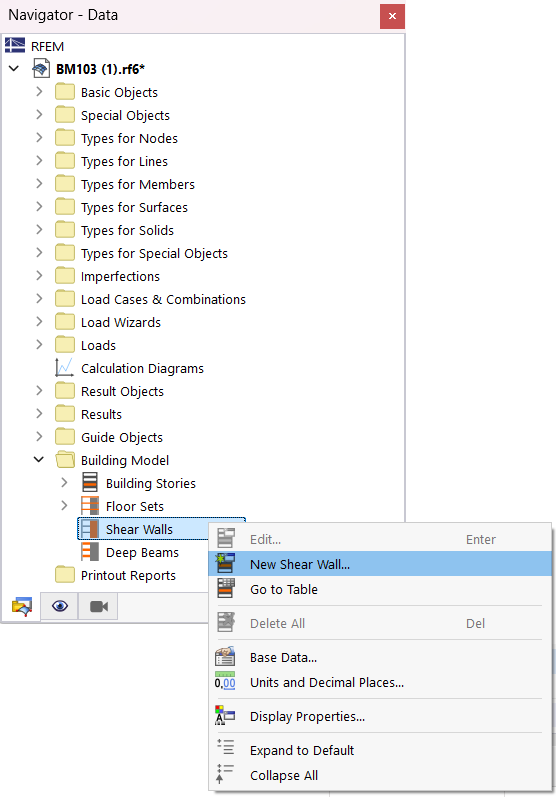

Para definir un muro de cortante, haga clic con el botón secundario en la entrada Muros de cortante en la categoría 'Modelo de edificio'. En el menú contextual, seleccione Nuevo muro de cortante.

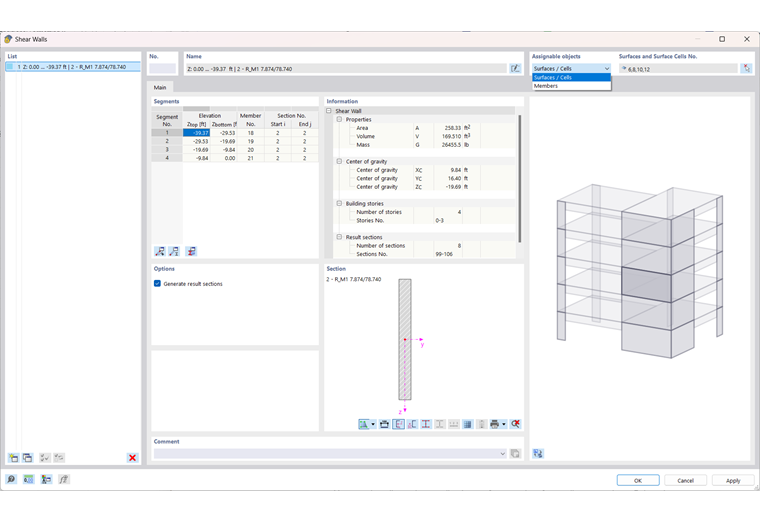

Luego, en el cuadro de diálogo 'Muros de cortante', puede definir las propiedades de los muros de la planta.

Objetos asignables

Puede describir un muro de cortante por medio de superficies y celdas de superficie, o por medio de barras. Seleccione la opción apropiada de la lista (ver la imagen de arriba).

superficies y celdas/barras de superficie

Seleccionar superficies y celdas de superficie o barras usando el botón Seleccionar individualmente gráficamente en el modelo. Los números de los objetos no se pueden introducir manualmente.

Los muros de cortante no tienen que estar en un plano; también pueden tener formas espaciales.

Importante

En el caso de muros de cortante, las superficies y las celdas de superficie deben estar exactamente una encima de la otra verticalmente. Esta es la única forma de reconocer correctamente los segmentos para la barra de resultados.

Si las plantas tienen geometrías irregulares, es posible dividir las superficies por líneas internas y generar celdas de superficie. Luego puede asignarlos en consecuencia. De esta forma, puede evitar resultados distorsionados o problemas en el cálculo (por ejemplo, barras de armadura en huecos).

Segmentos

Si los objetos se definen correctamente, el programa crea un "segmento" para cada planta, con una barra de resultados que integra los esfuerzos internos de las superficies, celdas de superficie o barras.

La tabla enumera las coordenadas de cada piso, los números de las vigas de resultados generadas y las secciones asociadas.

Con los botones debajo de la tabla, puede establecer las propiedades de los conjuntos de barras generados Conjunto de barras , Barras Propiedad de barra y secciones Sección secciones. Los objetos no se pueden editar.

Información

En esta sección, puede encontrar información específica sobre el muro de cortante actual. La primera columna de valores enumera la información analítica, la segunda columna incluye la información basada en la malla de EF generada.

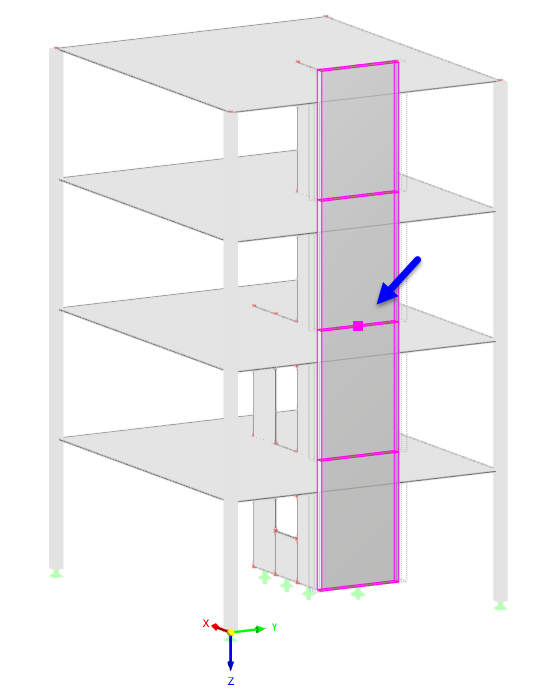

El centro de gravedad de un muro de cortante también se muestra en el modelo

Opciones

La opción 'Generar secciones de resultados' le permite crear secciones horizontales en el muro de cortante. Si marca la casilla, se generarán varias secciones de resultados. En la sección del diálogo 'Información', puede ver la cantidad y los números de estas secciones. Para cada altura de la planta, se crean dos secciones, una vez que se determinan los resultados de la superficie del muro por encima y otra vez por la superficie del muro por debajo.

Puede evaluar los resultados en las secciones del modelo como de costumbre.

Sección

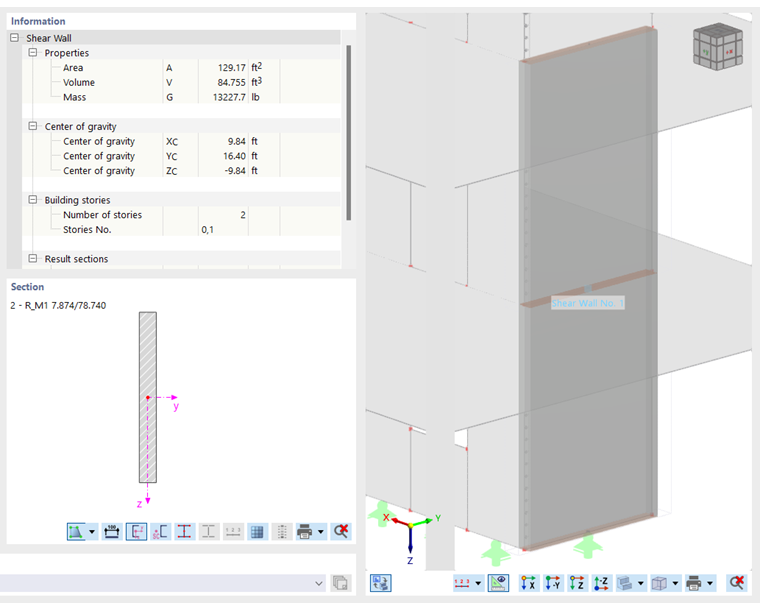

Para cada segmento del muro, el programa crea una sección equivalente y la asigna a la viga de resultados. La sección de la barra corresponde al espesor de la superficie y al ancho del segmento. Normalmente, esto da como resultado una sección rectangular maciza con el tipo de sección 'R_M1'.

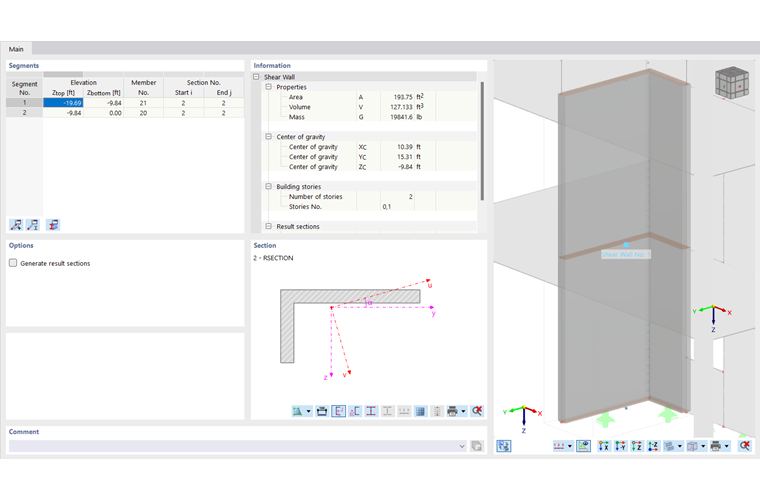

En el caso de muros de cortante que no descansan en un plano, se crea una sección de RSECTION correspondiente (consulte la imagen Muro de cortante sobre dos plantas con dos barras resultantes).

Propiedades de cálculo

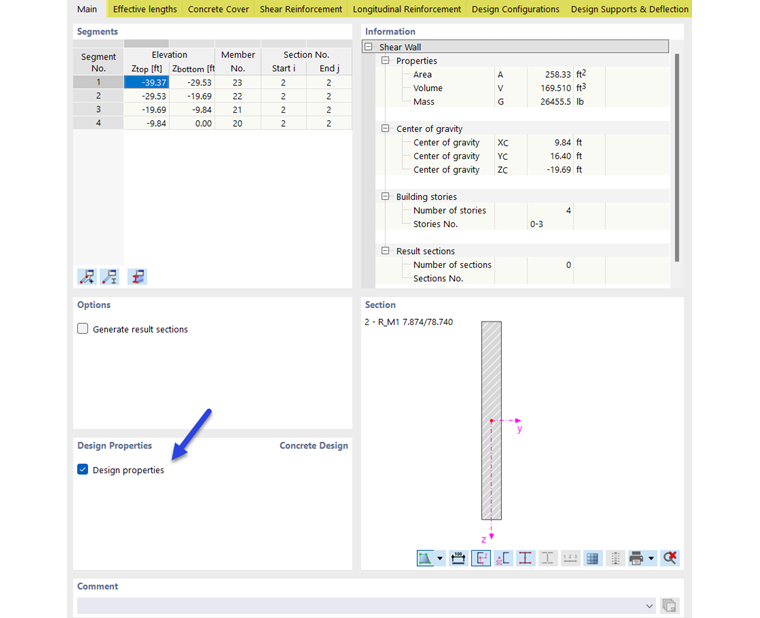

Los esfuerzos internos de la barra de resultados del muro de cortante se pueden calcular utilizando un cálculo de barras en algunos complementos de cálculo, por ejemplo, en el curso de cálculo de hormigón o madera. Para hacer esto, seleccione la casilla de verificación Propiedades de cálculo en la sección correspondiente.

Importante

Las propiedades de cálculo están disponibles si se activa el complemento correspondiente en los datos básicos del modelo.

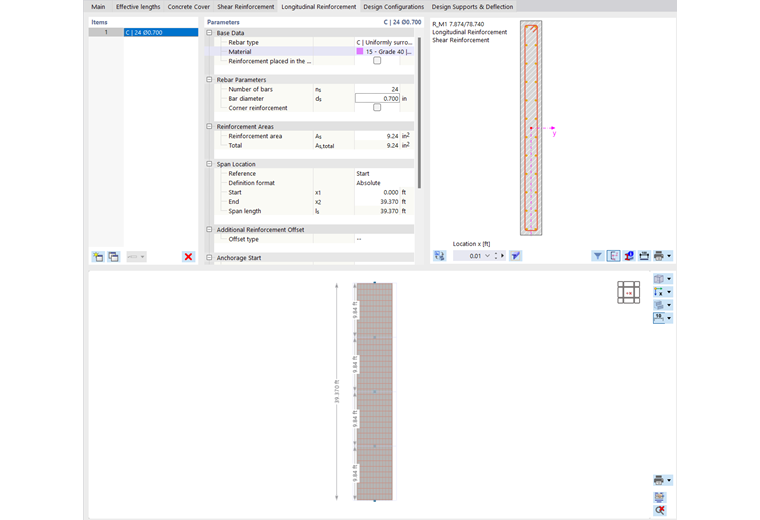

Por lo tanto, se agregan varias pestañas al cuadro de diálogo donde puede especificar la configuración para el cálculo.

Bei den Tragfähigkeitskonfigurationen der Betonbemessung besteht die Möglichkeit, spezielle Konstruktionsregeln für die vertikale und horizontale Bewehrung von Wandscheiben anzuwenden (siehe Kapitel Wandartige Träger).
