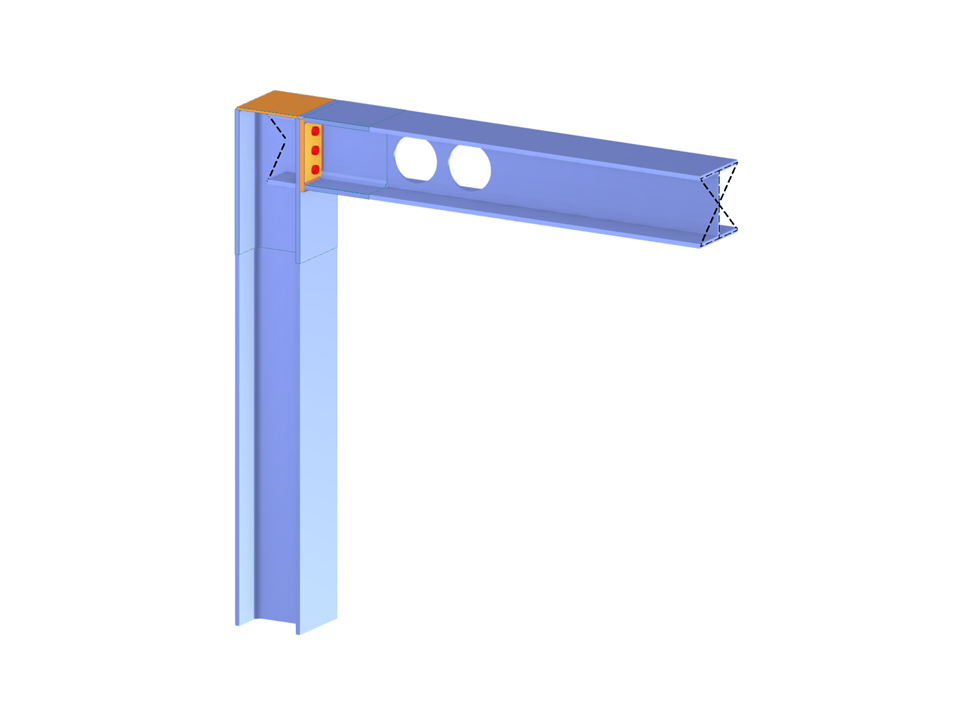

Il modello descrive un angolo del telaio rigido a flessione, realizzato con il nuovo tipo di asta "Modello di superficie". Consente una simulazione precisa delle forze, dei momenti e degli effetti di transizione nei giunti. Questa modellazione dettagliata consente di analizzare in modo affidabile le reazioni strutturali.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Angolo di telaio rigido a flessione
| Numero di nodi | 25 |
| Numero di linee | 40 |
| Numero di aste | 24 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,685 t |
| Dimensioni (metriche) | 2,000 x 2,141 x 0,300 m |
| Dimensioni (imperiali) | 6.56 x 7.02 x 0.98 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
