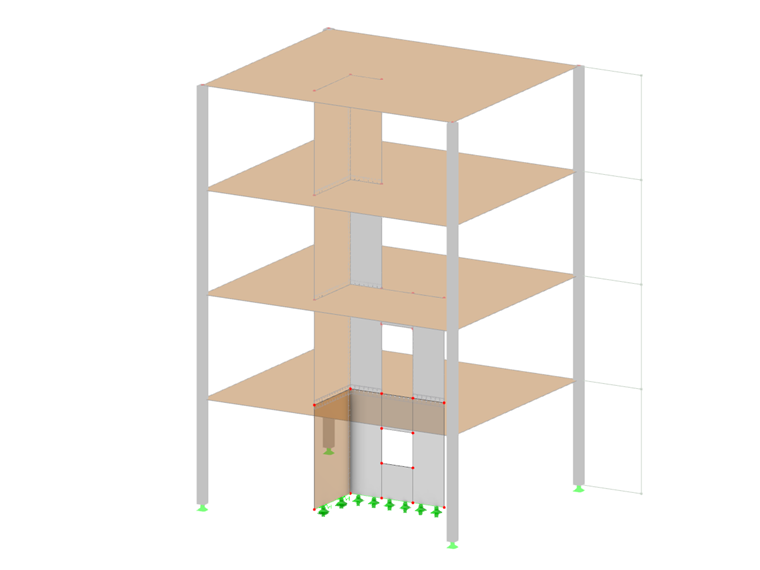

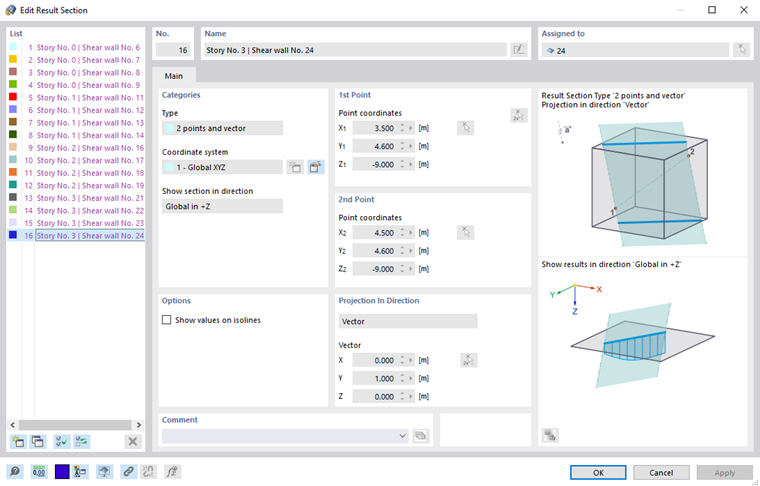

O módulo detecta automaticamente se existem paredes de piso do ponto mais alto para o mais baixo do piso de forma contínua. Neste caso, é gerada uma secção de resultados horizontal com a designação "Parede de corte". As secções verticais são criadas para paredes descontínuas. Estas têm o nome de "Vigas-parede". Os resultados são exibidos para todas as secções geradas.

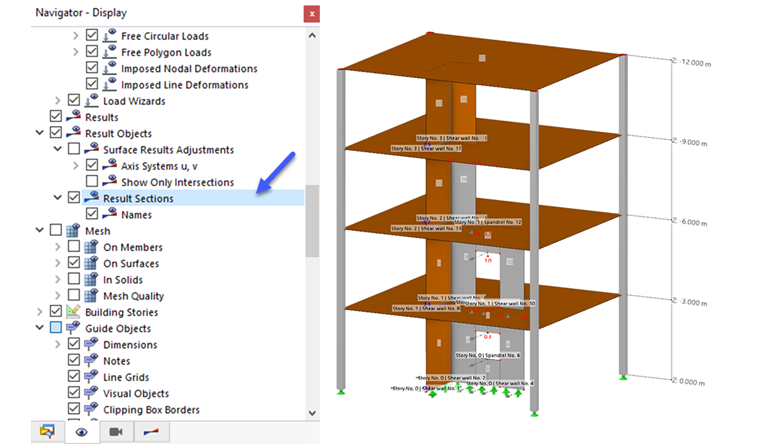

O conceito de cortes de resultados é descrito no capítulo Cortes de resultados do manual do RFEM. Como habitualmente, pode activar e desactivar as secções de resultados no Navegador de projectos ' - Mostrar '. As opções para a avaliação das secções de resultados para os pisos individuais do edifício estão adaptadas às propriedades do módulo.

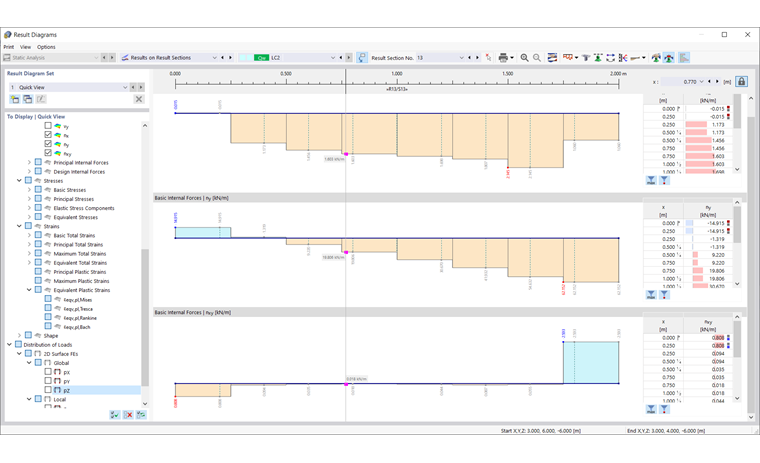

A figura seguinte apresenta os diagramas de resultados das forças internas da superfície nx , ny e nxy , que foram criados para a laje de parede 13 do exemplo as secções de resultados do modelo de construção para-download/003251 estão no terceiro andar. No navegador da janela 'Diagramas de resultados' também pode seleccionar outros tipos de resultados para a visualização.

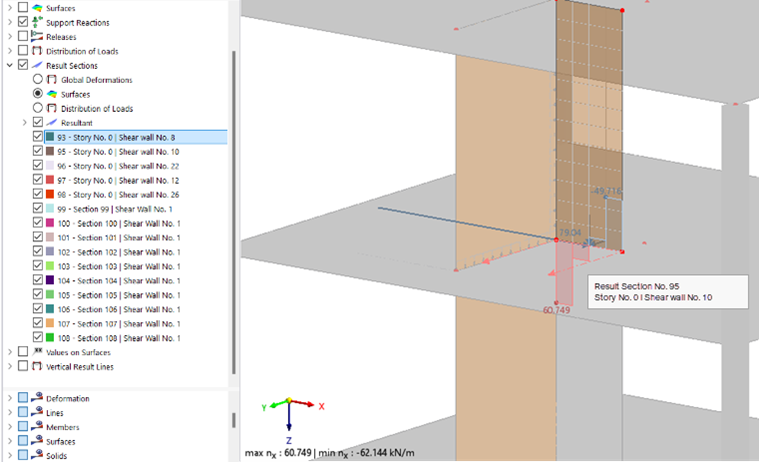

Os cursos e os valores de uma secção de resultados também podem ser apresentados no modelo. A figura seguinte mostra novamente a laje de parede 13 com a força normal emny. Pode alternar entre os diferentes resultados alternando entre as categorias 'Deformações globais ',' Superfícies 'e' Distribuição de carga '. No caso da categoria 'Superfícies' selecionada para a imagem, o tipo de resultado determina se é apresentada uma força interna ou tensão.

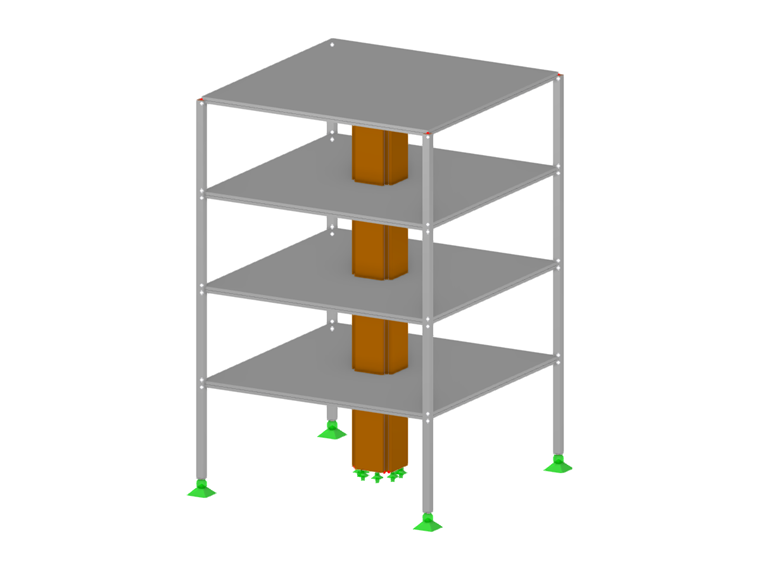

O exemplo building apresenta outros resultados que são possíveis com cortes de resultados. Este edifício é constituído por quatro andares com as dimensões básicas de 8 m x 8 m. Cada piso tem 3 m de altura. O edifício é simétrico. Os painéis de parede individuais do núcleo de reforço do edifício estão localizados exatamente no centro do edifício. Não estão ligados entre si. As paredes estão apoiadas como se estivessem fixadas rigidamente no rés do chão.
Os materiais e as dimensões dos componentes são os seguintes:
- Tetos de betão armado C20/25, d = 20 cm
- Pilares de betão armado C20/25, 24/24 cm
- Núcleo de contraventamento de madeira laminada cruzada com cinco camadas de C24, d = 20 cm, comprimento 1 m
A parede de madeira laminada cruzada está ligada às lajes com uma libertação de rotação (φx = 0) através de articulações de linha. Nos quatro nós de canto exteriores do edifício, existem pilares de betão armado como pilares de pêndulo com articulações de extremidade de momento. O modelo não tem nenhuma rigidez de laje do tipo ' Acoplamento rígido '.
O edifício é examinado para dois casos de carga. No caso de carga 1, é aplicada uma carga de superfície de 1 kN/m 2 em cada piso. No caso de carga 2, é aplicada uma carga nodal de 5 kN, 10 kN, 20 kN e 40 kN - aumentando do rés do chão para o piso superior - na direção X global.
A malha de EF foi selecionada em 14 cm para obter os menores efeitos de distorção possíveis e ainda assim ter as massas e os deslocamentos calculados disponíveis rapidamente.
O centro de gravidade está exatamente no centro, com as direções X e Y iguais a 4 m. Para uma avaliação direcionada das deformações, é definido um nó adicional em cada andar.
No 'Navegador - Resultados', pode escolher entre três tipos básicos de resultados (ver imagem image031369 Secção de resultados no modelo ):
- Deformações globais
- Superfícies
- Distribuição de cargas
Pode seleccionar as deformações globais como habitualmente no navegador - Resultados na categoria superior.

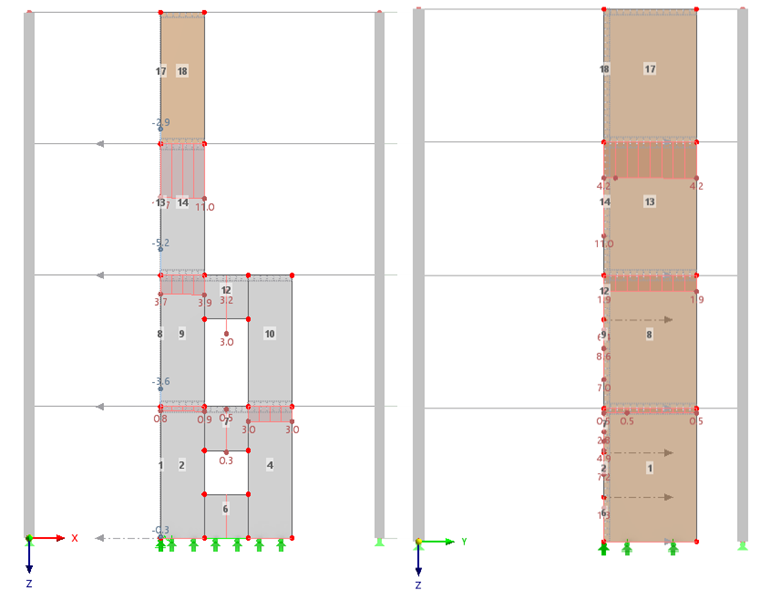

No caso do edifício, é de interesse o deslocamento dos pisos individuais no caso de carga 2. A figura a seguir apresenta as deformações nas direções Y e X.

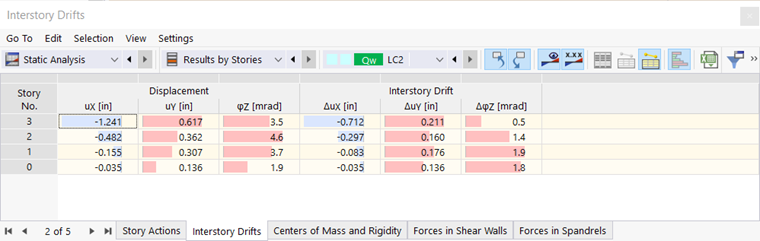

Também pode avaliar as deformações de um piso na tabela 'Deslocamentos de piso', que está disponível na categoria 'Análise estática' e subcategoria 'Resultados por piso'.
