Une coupe de résultats crée un plan ou une ligne d’intersection à travers le modèle. Cela vous permet d’évaluer les résultats sur les lignes d’intersection avec les surfaces et les solides.
Astuce
Le bouton
dans la barre d’outils vous permet de définir des coupes de résultats directement sur le modèle.
Catégories
Définissez le « Type » de la coupe de résultats. Deux types de définition sont disponibles dans la liste :
- 2 points et vecteur : ils placent librement un plan d’intersection à travers le modèle.
- Ligne : elle génère une coupe le long d'une ou plusieurs lignes existantes.
Les sections de la boîte de dialogue changent en fonction des spécifications.
La coupe de résultats se réfère par défaut au « Système de coordonnées » global XYZ. Cependant, vous pouvez également utiliser un système défini par l’utilisateur.
La liste « Afficher la coupe en direction » permet de définir le plan de surface dans lequel la ligne de coupe doit être affichée.
Avec le paramètre par défaut « Local en +z », les résultats sont appliqués perpendiculairement aux surfaces coupées par le plan de coupe.
1er/2e point ou ligne
Dans ces sections de la boîte de dialogue, vous pouvez définir les deux points de contour de la coupe ou de la ligne en fonction du type de coupe.
Entrez les « Coordonnées du point » du premier et du deuxième point. Le bouton
permet de déterminer les points de contour graphiquement. Si nécessaire, ajustez le plan de travail si vous ne souhaitez pas définir de nœuds mais des points dans la fenêtre de travail.
À partir de chacun de ces deux points, une ligne droite est créée en direction de la « Projection » (voir la section de la boîte de dialogue ci-dessous), définissant le plan d’intersection. Si ce plan croise une surface, le diagramme de résultats est affiché le long de la ligne d’intersection. Si plusieurs surfaces sont traversées par le plan, les diagrammes de résultats sont affichés dans chacune de ces surfaces. Dans la section « Assigné à », vous pouvez contrôler les surfaces coupées par la coupe de résultats.
Options
Cochez la case « Afficher les valeurs sur les isolignes » si vous souhaitez voir les valeurs de résultat aux points d'intersection des isolignes dans l’affichage des isolignes.
Projection en direction
Le plan d’une coupe de résultats est déterminé par deux points et un vecteur de projection. Outre les trois directions de projection globales, vous pouvez également sélectionner un vecteur dans la liste pour définir un troisième point du plan à l'aide de paramètres personnalisés.
Affichage des coupes de résultats

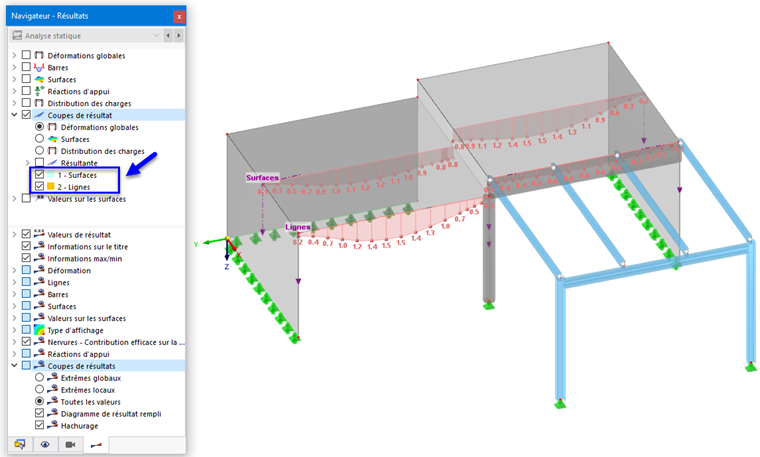

L’affichage de la coupe de résultats est contrôlé dans le « Navigateur - Résultats ». Vous pouvez y définir les résultats et les coupes à afficher. L’image suivante montre deux coupes de résultats : la coupe 1 montre un plan d’intersection vertical traversant les surfaces des murs et du plafond tandis que la coupe 2 montre les résultats le long de deux lignes de contour.
