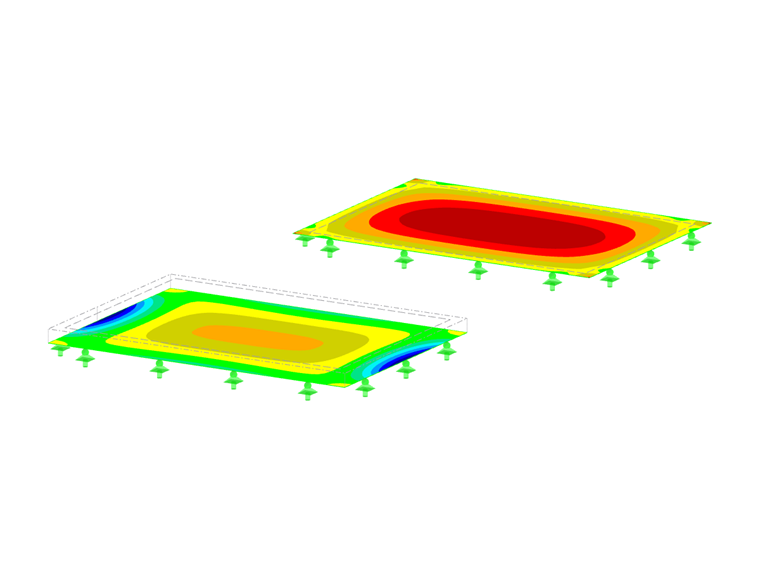

Dans RFEM, les modèles surfaciques sont liés aux lignes centrales des surfaces (plan du centre de gravité). Les épaisseurs sont définies dans les rigidités, mais pas dans la géométrie. Lorsque des surfaces sont connectées entre elles dans une position décalée, vous pouvez les connecter de manière excentrée à l'aide d'excentrements de surface. Ainsi, des surfaces de différentes épaisseurs peuvent être connectées en sur le même plan.
Ordonnée absolue
Vous pouvez définir l'excentrement de surface à la fois en valeur absolue et relative par rapport à d'autres objets. Les deux entrées sont additionnées. La valeur ez décrit l'espacement à partir de la ligne centrale de la surface en direction de l'axe z positif.
Assignation des épaisseurs
Utilisez les cases à cocher pour définir le point de la surface où l'excentrement est appliquée. La surface sera déplacée de cette distance par rapport au plan du centre de gravité.

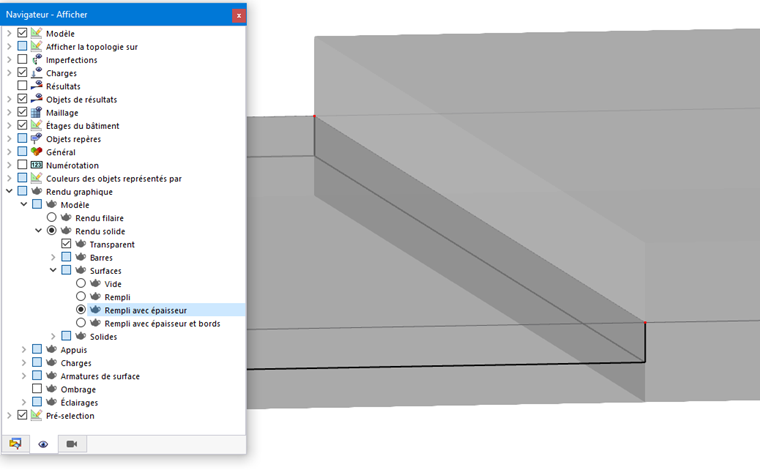

Si vous sélectionnez le point sur le bord supérieur comme indiqué sur l'image Nouvel excentrement de surface, une dalle de plancher est connectée avec son côté supérieur, par exemple à un voile ascendant.
Options
Un « Décalage transversal » place la surface à une certaine distance de la section d'une barre connectée ou de l'épaisseur d'une surface parallèle. Après avoir coché la case, vous pouvez définir les paramètres dans la section de la boîte de dialogue Décalage transversal.
Décalage transversal
Précisez dans la liste à partir de quel « Objet » (barre ou surface) l'espacement doit être déterminé. Entrez ensuite le numéro de la barre ou de la surface ou sélectionnez l'objet graphiquement à l'aide du bouton
.
Définissez un « Décalage axial » à l'aide des cases à cocher : Ce point de l'objet représente le point de contrôle de la barre ou de la surface où la surface est positionnée. Il détermine la distance entre la surface et l'objet.
