Structure

Ensembles de lignes

Avec un ensemble de lignes, vous pouvez combiner des lignes et les classer en tant qu'unité. De cette manière, il est possible, par exemple, d'assigner une charge trapézoïdale sur toutes les lignes ou de grouper les lignes courbes de manière appropriée.

Informations

Vous pouvez créer rapidement un ensemble de lignes en sélectionnant les lignes pertinentes par sélection multiple (par la fenêtre ou en maintenant la touche Ctrl enfoncée). Sélectionnez ensuite la fonction Créer un ensemble de lignes dans le menu contextuel de l'une de ces lignes.

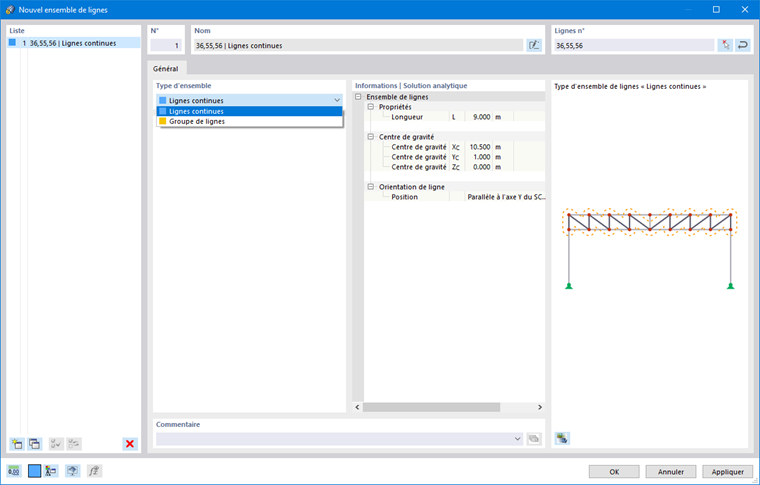

Type d'ensemble de lignes

Le type d'ensemble de lignes décrit la manière dont les lignes sont regroupées. Deux types peuvent être sélectionnés dans la liste.

Lignes continues

Les lignes continues sont formées par des lignes continues connectées. Le nœud de fin d'une ligne représente le nœud de début de la ligne suivante. Vous pouvez imaginer tracer des lignes continues sans lever votre stylo.

Informations

Comme alternative aux lignes continues, vous pouvez utiliser le type de nœud « Sur la ligne » pour créer une ligne avec des segments.

Groupe de lignes

Un groupe de lignes est composé de lignes connectées qui peuvent se ramifier.

Lignes n°

Entrez les numéros des lignes ou sélectionnez-les dans la fenêtre graphique à l'aide du bouton Sélectionner individuellement . Utilisez le bouton Inverser pour inverser l'ordre des numéros de ligne afin que la direction de l'ensemble de lignes soit modifiée.
