Structure

Paramètres de maillage

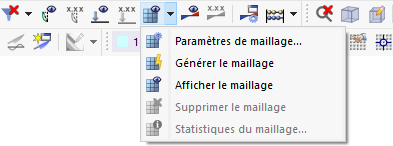

La boîte de dialogue « Paramètres de maillage » gère les spécifications générales pour la génération du maillage EF. Vous pouvez ouvrir cette boîte de dialogue en sélectionnant l'entrée Paramètres de maillage dans le menu Calculer ou à l'aide du bouton Paramètres de maillage .

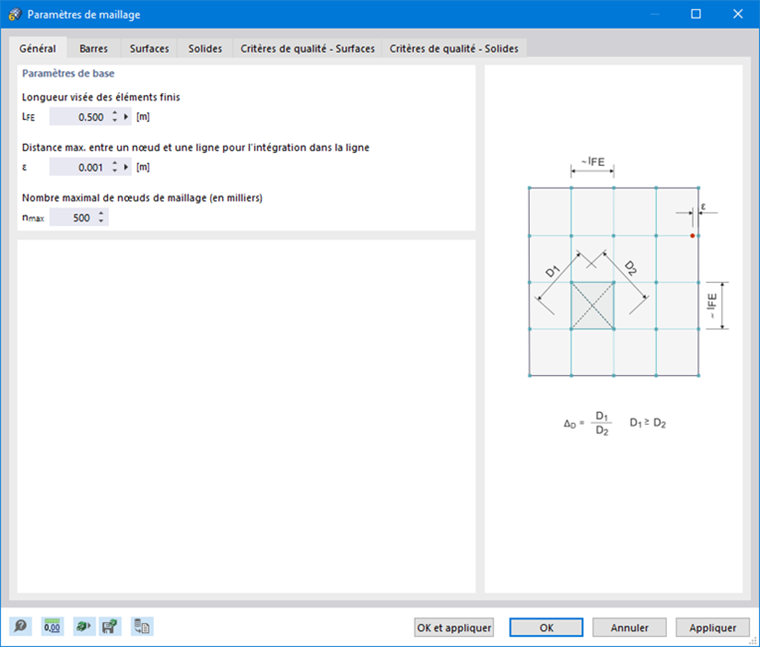

Général

Dans l'onglet Général, vous pouvez ajuster la taille de maillage par défaut utilisée par RFEM lors de la génération du maillage EF.

Paramètres de base

La « Longueur visée des éléments finis » contrôle la taille avec laquelle le maillage EF est créé. Plus la longueur EF est courte, plus le maillage sera étroit et plus les résultats seront généralement précis. Cependant, la quantité de données à calculer et le temps de calcul augmentent également, car des équations supplémentaires doivent être résolues pour chaque nœud EF supplémentaire. Un maillage fin entraîne également des effets de singularité plus fréquents.

Important

La discrétisation est cruciale pour l'analyse EF. Une taille de maillage trop fine ralentit le calcul sans améliorer significativement la qualité des résultats. Si le maillage est trop grand, les conditions aux limites ne sont pas suffisamment déterminées. Il est recommandé de procéder comme suit : Environ huit à dix éléments finis doivent être générés entre les lignes de contour d'une surface rectangulaire. Évitez, si possible, de définir moins de quatre éléments. Au moins cinq éléments sont nécessaires pour une distribution d'effort normal non uniforme.

La « Distance maximale entre un nœud et une ligne » indique la distance entre un nœud et une ligne à laquelle il est automatiquement intégré dans la ligne. Si la distance du nœud est supérieure à cette valeur limite, RFEM crée un nouveau nœud EF.

Astuce

Le maillage prédéfini de 50 cm convient à de nombreuses surfaces. Pour les modèles de petites dimensions, vous devez réduire la longueur EF cible en conséquence.

options

La case « Maillage indépendant préféré » vous permet de créer des maillages EF spécifiques pour les surfaces ou les solides contenant des objets intégrés. Dans le cas d'une dalle sur un massif de sol, par exemple, le solide du massif de sol peut être modélisé avec un maillage EF plus grossier que la dalle. Ainsi, le nombre d'éléments finis est considérablement réduit.

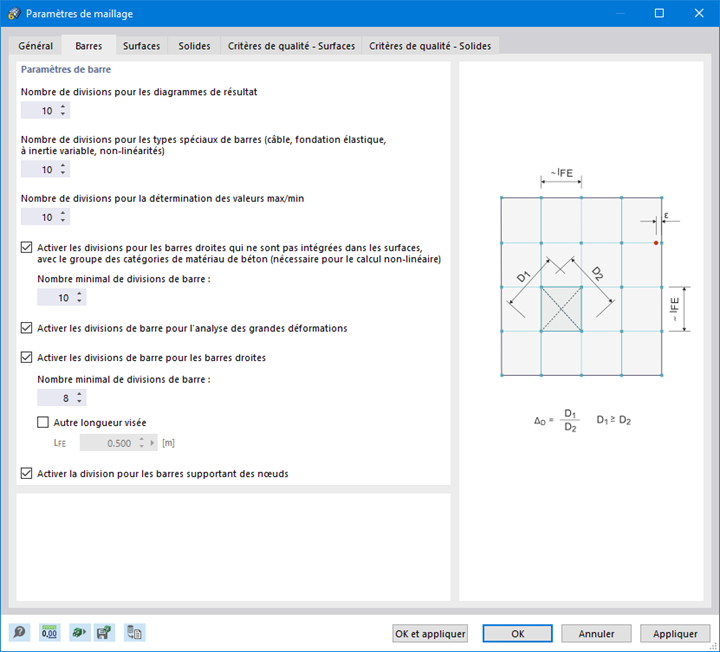

Barres

L'onglet Barres contrôle la manière dont le maillage EF est créé sur les barres.

Si nécessaire, vous pouvez ajuster le « Nombre de divisions » pour les diagrammes de résultats, les types de barre spéciaux et la détermination des valeurs extrêmes. Si vous augmentez les divisions, vous pouvez obtenir un diagramme de résultats affiné. Cependant, dans la plupart des cas, les paramètres par défaut sont suffisants.

Les « divisions pour les barres droites [...] des catégories de matériau de béton » ont une influence sur l'analyse non linéaire du béton armé des barres fissurées. Ainsi, le module complémentaire Vérification du béton peut être utiliser pour déterminer la rigidité (non fissuré/fissuré) de chaque élément lors de l'analyse des déformations.

L'option 'Activer les divisions de barre pour l'analyse des grandes déformations Ordre, Stabilité de la structure, Analyse dynamique' vous permet également de sélectionner des poutres pour les analyses selon les grandes déformations ou par nœuds intermédiaires en ce qui concerne la stabilité et la dynamique, et ainsi de déterminer avec une plus grande précision. Dans ce cas, le nombre de divisions est appliqué aux 'types de barre spéciaux' (deuxième zone de texte ci-dessus).

Avec l'option « Activer la division pour les barres supportant des nœuds », RFEM génère des nœuds EF aux emplacements de barre où d'autres barres croisent la barre, mais n'y sont pas connectées.

Informations

Étant donné qu'une barre est la propriété d'une ligne, les raffinements de maillage linéiques affectent également les résultats des barres.

flachen

L'onglet Surfaces contrôle la manière dont le maillage EF est créé sur les surfaces.

Les résultats les plus précis sont obtenus pour les éléments finis qui sont aussi proches que possible de la forme d'un carré. Dans le cas d'un carré, le ratio des diagonales est D1/D2 = 1. Dans la zone de texte « Rapport maximal des diagonales du rectangle EF », entrez la valeur limite ΔD pour le ratio de diagonale. Si vous réduisez la valeur, d'autres éléments triangulaires seront créés. En revanche, une valeur trop grande entraîne la génération d'éléments avec des angles très aigus ou réflexes. Des problèmes numériques peuvent survenir.

Une surface courbe est recouverte d'éléments plans dans le maillage EF. L'angle d'inclinaison α définit l'« Inclinaison hors-plan maximale pour un élément quadrangle unique ». Cette valeur décrit l'angle entre les normales de deux éléments (voir l'image Angle d'inclinaison α). Si l'angle d'inclinaison admissible est dépassé, ils sont divisés en éléments triangulaires.

Si vous avez défini le modèle comme « 2D | XY | Plaque' (voir le chapitre Basis ), un 'raffinement de maillage le long des lignes' est possible ( en préparation ). Cela vous permet de créer des éléments EF plus petits sur toutes les lignes afin d'obtenir une meilleure approximation, par exemple, des résultats le long des lignes d'appui. La relation Δb est relative à la taille du maillage global. Il décrit la distance au bord du raffinement des lignes.

L'option « Intégrer les objets non-utilisés dans les surfaces » vous permet également de créer des nœuds EF sur des objets qui n'ont aucune autre fonction pour une surface (par exemple, des nœuds libres sans appui ni charge, des lignes de construction dans des surfaces). Cette fonction est désactivée par défaut afin que les objets structurellement non pertinents ne déforment pas le maillage EF.

Vous pouvez définir la « Forme des éléments finis » par trois options :

  • Triangulaire et quadrangulaire : paramètre par défaut
  • Triangulaire uniquement : option si les quadrangles provoquent de fortes distorsions de maillage
  • Quadrangulaire uniquement : option pour une précision accrue des résultats

Pour des options de contrôle supplémentaires, cochez les cases « Carrés identiques si possible » et « Triangulaire pour les membranes ».

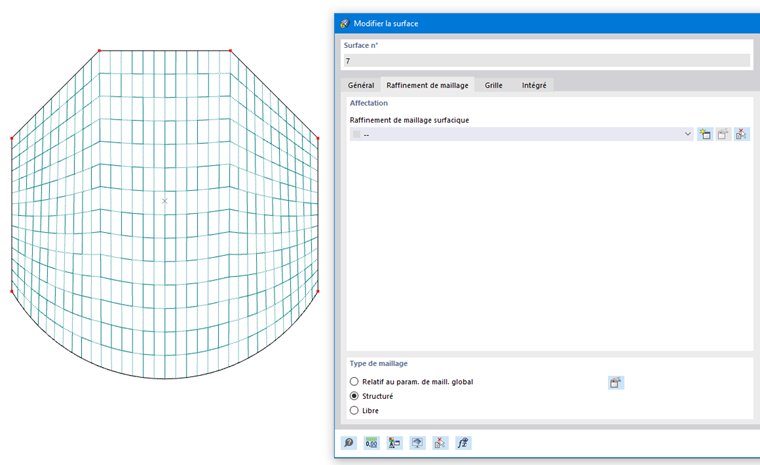

L'option « Maillage structuré préféré » sert à aligner le maillage EF avec les lignes de contour des surfaces. Vous pouvez définir ce type de maillage EF séparément pour chaque surface (onglet « Raffinement de maillage » dans la boîte de dialogue « Modifier la surface »).

Un maillage structuré est exclusivement composé des quadrangles. En général, un maillage structuré fournit des résultats « plus précis ». De plus, étant donné que le système d'équations contient moins d'inconnues, cette méthode est recommandée pour générer le maillage.

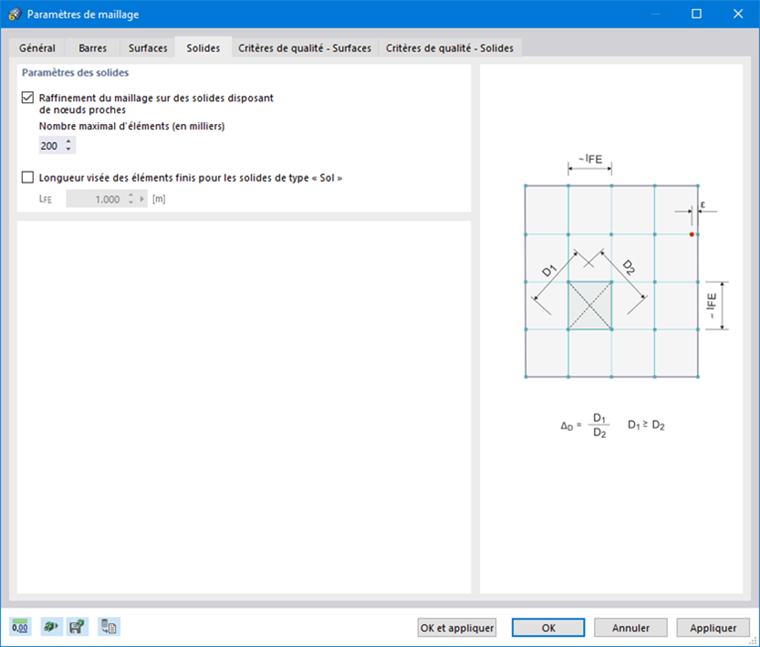

Solides

L'onglet Solides contrôle la manière dont le maillage EF est créé sur les solides.

Si vous activez le « Raffinement du maillage sur les solides disposant des nœuds proches », RFEM effectue un raffinement de maillage pour les solides dont les nœuds sont très proches les uns des autres. Les nœuds sont ainsi déterminés correctement avec le maillage EF. Le maillage du solide résulte de la distance la plus courte des nœuds.

Le « Nombre maximal d'éléments » représente la limite supérieure des éléments 3D créés.

La case « Longueur ciblée des éléments finis pour les solides de type « Sol » », est accessible si le module Analyse géotechnique est activé (licence requise). Cela vous permet de spécifier une taille de maillage par défaut spécifique LEF pour les massifs de sol et de générer des maillages de solide plus grossiers sans « raffinements de maillage ».

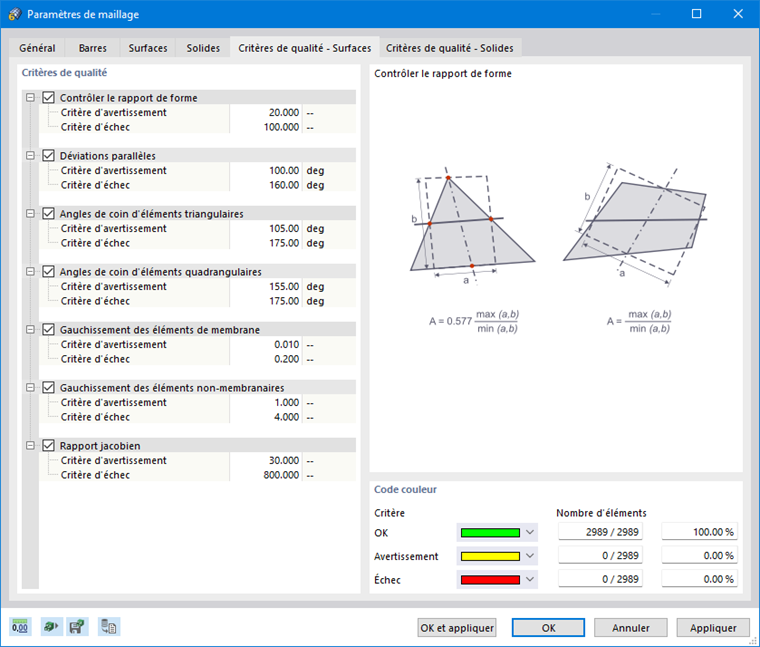

Critères de qualité - Surfaces

L'onglet Critères de qualité - Surfaces permet de gérer les spécifications de qualité pour la génération d'éléments 2D.

Critères de qualité

Cette section de la boîte de dialogue spécifie différents critères qui sont vérifiés après la génération du maillage EF. Si vous désactivez un critère, RFEM n'effectue pas la vérification correspondante.

Pour chaque type de contrôle, vous pouvez définir la valeur à partir de laquelle un « Critère d'avertissement » et un « Critère d'échec » s'appliquent.

Code couleur

Une fois le maillage EF généré, RFEM affiche le « Nombre d'éléments » qui satisfont aux critères de qualité ainsi que ceux pour lesquels il existe un problème. Cela vous permet d'évaluer la cohérence du maillage EF.

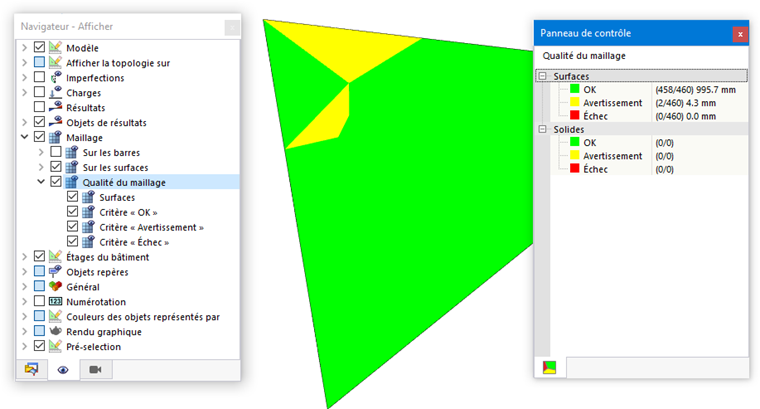

La qualité du maillage EF peut également être vérifiée sur le modèle : Dans le « Navigateur - Afficher », activez la Qualité de maillage dans la catégorie « Maillage ».

Critères de qualité - Solides

L'onglet Critères de qualité - Solides permet de gérer les spécifications de qualité pour la génération des éléments 3D.

Critères de qualité

Cette section de la boîte de dialogue spécifie différents critères qui sont vérifiés après la génération du maillage EF. Si vous désactivez un critère, RFEM n'effectue pas la vérification correspondante.

Pour chaque type de contrôle, vous pouvez définir la valeur à partir de laquelle un « Critère d'avertissement » et un « Critère d'échec » s'appliquent.

Code couleur

Une fois le maillage EF généré, RFEM affiche le « Nombre d'éléments » qui satisfont aux critères de qualité ainsi que ceux pour lesquels il existe un problème. Cela vous permet d'évaluer la cohérence du maillage EF.
