La géométrie des objets du modèle est définie par ses lignes. Elles constituent les surfaces, les barres et les solides. Lorsque vous insérez graphiquement des barres ou des surfaces, des lignes sont créées automatiquement.
Toutes les lignes sont définies par un nœud de début et de fin. Pour définir des types de lignes complexes, des nœuds intermédiaires sont requis.
Le numéro de ligne est assigné automatiquement, mais il est modifiable. L'ordre n'est pas pertinent pour la numérotation. Il n'est pas nécessaire qu'elle soit continue non plus ; des vides dans la numérotation sont autorisés.
Général
L'onglet Général gère les paramètres de ligne les plus importants.
Type de ligne
Différents types de ligne sont disponibles dans la liste.
Ligne simple / Polyligne

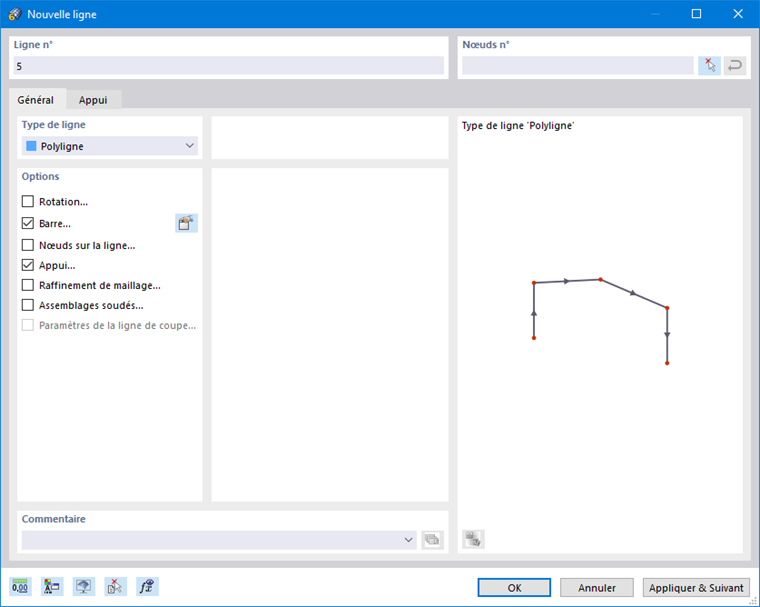

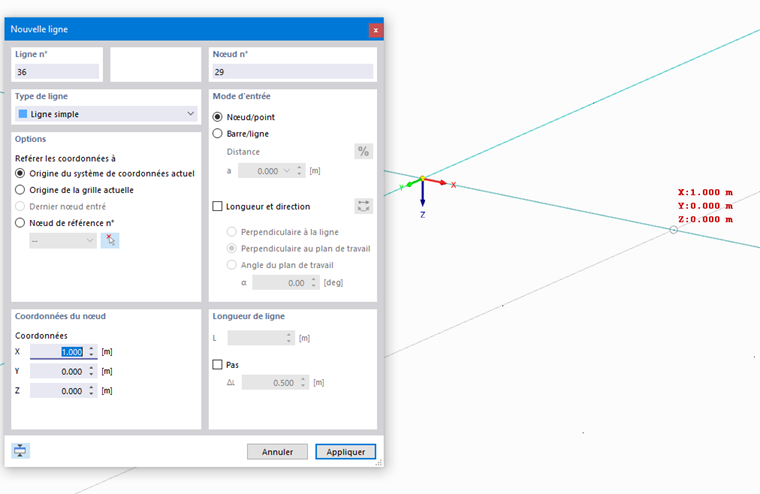

La sélection de l'entrée de ligne dans le menu déroulant ouvre la boîte de dialogue « Nouvelle ligne » affichée dans l'image Nouvelle ligne. L'image ci-dessus montre la boîte de dialogue d'entrée graphique, que vous ouvrez à l'aide du bouton
.
Une Ligne simple est définie par un nœud de début et un nœud de fin. Elle connecte directement les deux nœuds entre eux.
Une Polyligne est une chaîne polygonale composée de plusieurs sections droites linéiques. Par conséquent, la boîte de dialogue (voir l'image Nouvelle ligne) affiche les numéros des nœuds intermédiaires en plus de ceux des nœuds de début et de fin. Par souci de simplicité, les lignes simples sont également gérées comme des polylignes.
Quand vous insérez les polylignes graphiquement, les nœuds, les points de grille ou les objets de saisie déjà existants peuvent être sélectionnés comme nœuds de définition. Cependant, vous pouvez également définir librement des nœuds dans le plan de travail.

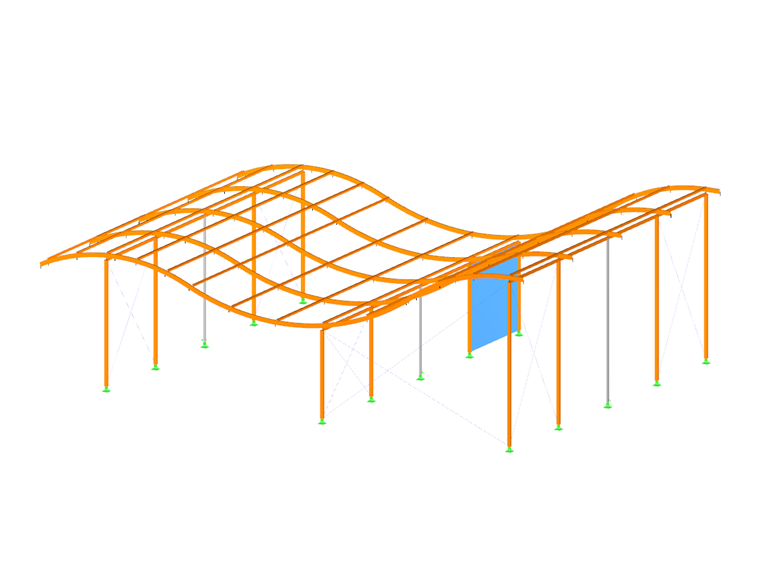

Arc

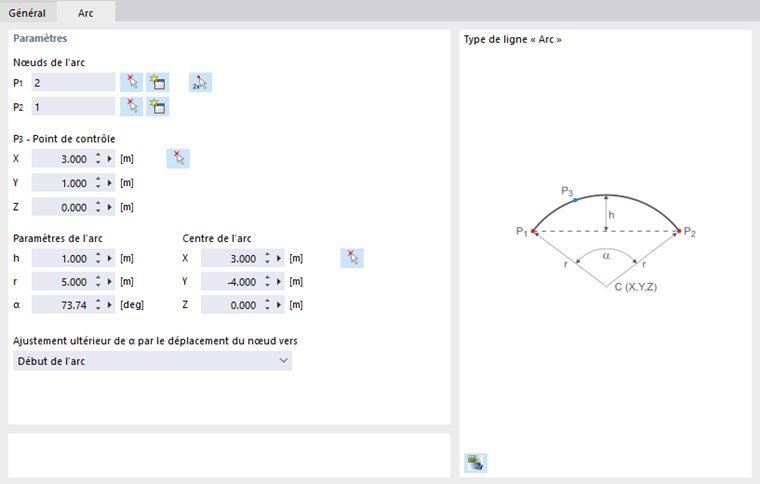

Un arc est défini par trois nœuds. Dans l'onglet « Arc », vous pouvez entrer le nœud de début P1, le nœud de fin P2 et le point de contrôle P3, les sélectionner graphiquement ou en créer un nouveau. Le graphique illustre l'ordre des nœuds.
À partir de ces trois nœuds, RFEM détermine les « Paramètres de l'arc » : la flèche h, le rayon r, l'angle d'ouverture α et le centre de l'arc. Si vous modifiez un paramètre, les coordonnées du nœud sont ajustées en conséquence. Lorsque vous modifiez l'angle d'ouverture, vous pouvez utiliser la liste pour définir lequel des trois nœuds de définition doit être déplacé.
Cercle

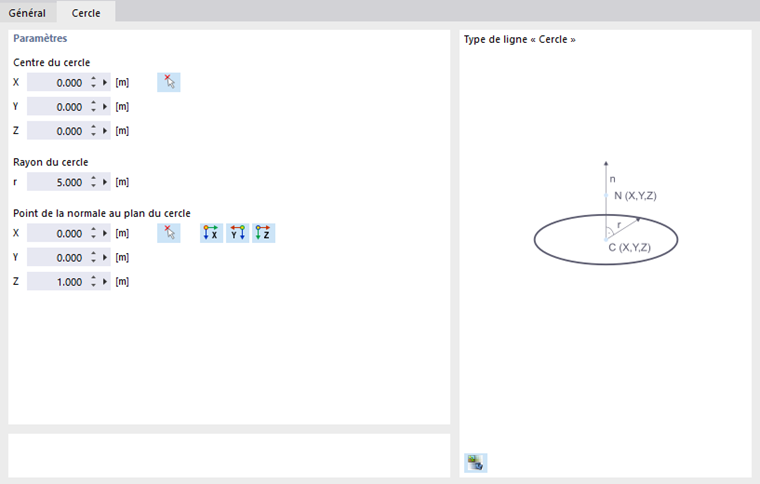

Un cercle est défini par son centre et son rayon. Dans l'onglet « Cercle », vous pouvez entrer ou définir graphiquement les coordonnées du centre du cercle et préciser le rayon du cercle. Le point de la normale au plan du cercle détermine le plan dans lequel le cercle est généré. Sélectionner ce point ou définissez l'un des axes globaux à l'aide des boutons.

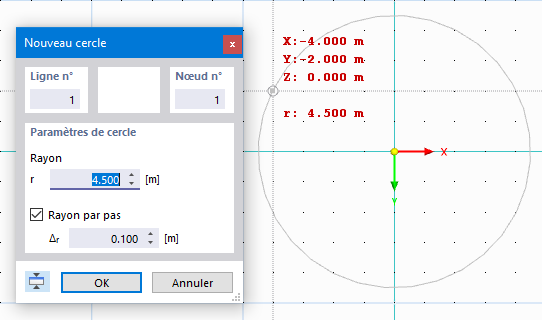

Si vous définissez graphiquement le cercle à l'aide du bouton
, vous pouvez définir le centre et le rayon dans la fenêtre de travail en cliquant sur les points correspondants.
Arc elliptique
Ce type de ligne peut être utilisé pour créer une courbe de section conique. Définissez trois points de contrôle pour l'ellipse et l'angle de l'arc dans l'onglet « Arc elliptique » (voir l'image Paramètres de l'arc).
Ellipse
La définition d'une ellipse requiert trois nœuds. Pour définir l'axe principal de l'ellipse, vous pouvez entrer les deux nœuds P1 et P2, les sélectionner graphiquement ou définir de nouveaux nœuds dans l'onglet « Ellipse ». Le point de contrôle P3 décrit la longueur de l'axe faible.

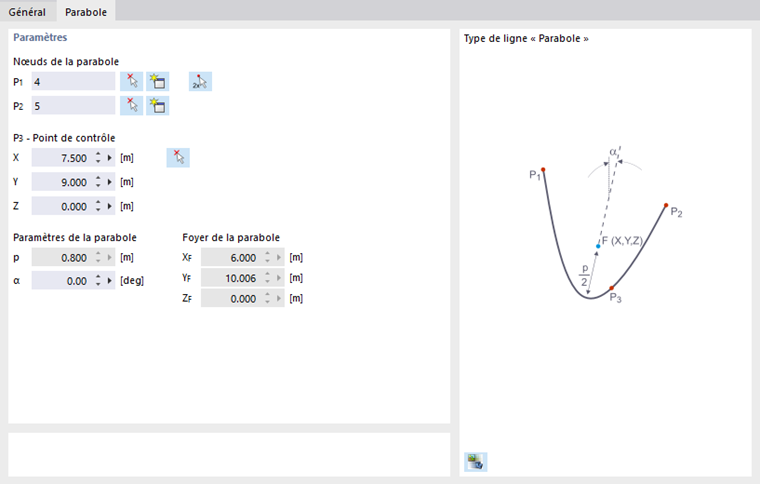

Parabole
Ce type de ligne peut être utilisé pour créer une courbe de section conique. Définissez les deux nœuds d'extrémité de la parabole et le point de contrôle dans l'onglet « Parabole ». À partir de ces informations, RFEM détermine les paramètres de la parabole ainsi que le foyer.
Spline
Les splines peuvent être utilisées pour modéliser tout type de courbe. Sélectionnez les nœuds déterminants de la ligne courbe l'un après l'autre à l'aide du bouton
dans la section « Nœuds n° ».

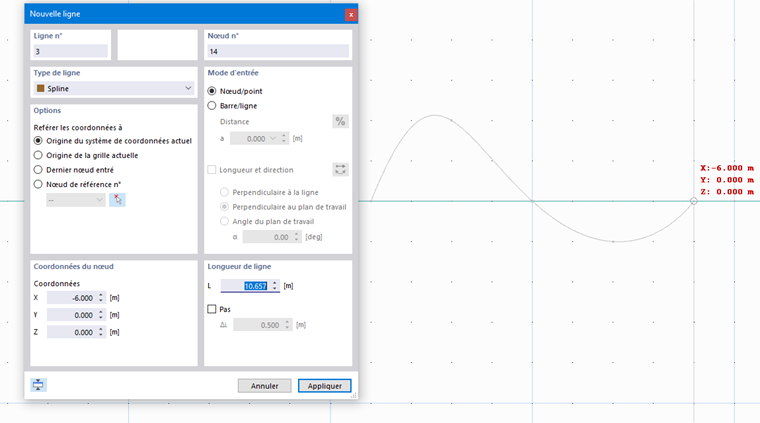

Si vous définissez graphiquement la spline à l'aide du bouton
, vous pouvez définir les nœuds en cliquant dans la fenêtre de travail ou en définir de nouveaux.
NURBS

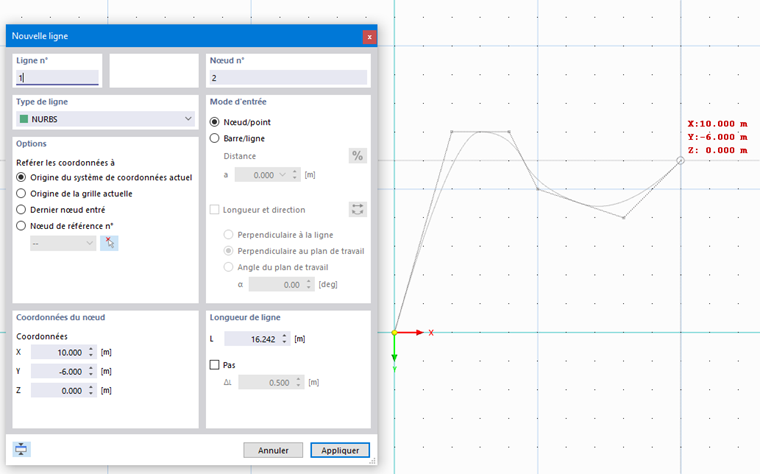

Les NURBS (non-uniform rational B-Splines, B-splines rationnelles non uniformes) sont requises pour la modélisation des surfaces de forme libre. Les NURBS sont des splines dont les points de contrôle ne se trouvent pas sur la courbe elle-même. Vous pouvez définir graphiquement des NURBS en définissant les points de contrôle un par un à l'aide d'un clic.
Rotation
L'onglet Rotation offre différentes options pour la rotation de la ligne. Si l'option « Angle » est définie, spécifiez l'angle β selon lequel l'axe de la ligne locale x doit être tourné. Une valeur positive provoque une rotation dans le sens des aiguilles d'une montre le long de l'axe x positif.

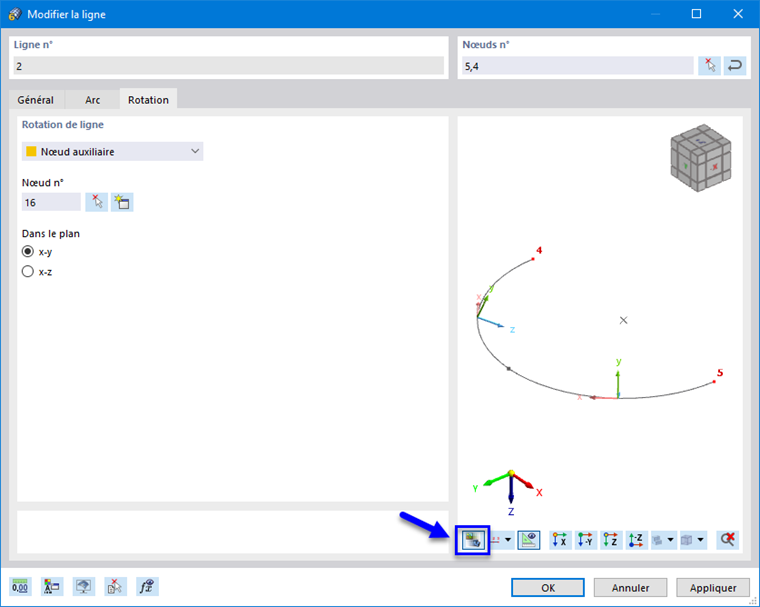

Le système d'axes de ligne peut également être aligné sur un « Nœud auxiliaire ». Vous pouvez sélectionner ce nœud graphiquement ou en créer un nouveau. Entrez ensuite le plan de référence x-y ou x-z.
Informations
Utilisez le bouton
pour vérifier les axes de ligne dans la vue du modèle.
L'option « À l'intérieur (ligne non droite) » est utile pour aligner des lignes courbes ou segmentées au centre.
La rotation d'une ligne peut faciliter l'entrée de charges linéiques agissant dans la direction de ligne locale y ou z. La rotation de ligne n'influence pas les barres ou surfaces car elles ont leur propre système de coordonnées.
Barre
Les propriétés de barre peuvent être assignées à n'importe quelle ligne (voir le chapitre Barres).
Nœuds sur la ligne
En sélectionnant ce type de nœud, les nœuds peuvent être placés sur la ligne sans diviser la ligne (voir l'image Définition d'un nœud sur une ligne ).
Appui
Un appui linéique peut être assigné à n'importe quelle ligne (voir le chapitre Appuis linéiques).
Raffinement de maillage
La ligne peut être discrétisée de manière appropriée par des raffinements de maillage (voir le chapitre Raffinements de maillage linéiques).
Assemblages soudés
Si plusieurs surfaces sont assemblées de manière rigide à la ligne à l'aide de cordons de soudures, le type d'assemblage peut être décrit en détail (voir le chapitre Assemblages soudés).
Paramètres de la ligne de coupe
La case devient disponible lorsque les surfaces de membrane pour le module complémentaire Patrons de coupe sont créées. Il est ainsi possible de définir les lignes de coupe des membranes.
