Konstrukcja

Linie

Geometria obiektów modelu jest definiowana za pomocą linii. Są one niezbędne do tworzenia powierzchni, prętów i brył. Podczas graficznego wprowadzania prętów lub powierzchni linie są tworzone automatycznie.

Każda linia jest definiowana przez węzeł początkowy i końcowy. Do zdefiniowania złożonych typów linii wymagane są węzły pośrednie.

Numer linii jest nadawany automatycznie, ale można go zmienić. Kolejność numeracji nie jest istotna. Numeracja nie musi też być ciągła - może posiadać luki.

Informacje

Kolejność numerów linii można zmienić w dowolnym momencie za pomocą funkcji Przenumeruj w menu Narzędzia.

Łącznie

Zakładka Główne umożliwia zarządzanie najważniejszymi parametrami linii.

Typ linii

Na liście do wyboru są różne typy linii.

Pojedyncza linia / polilinia

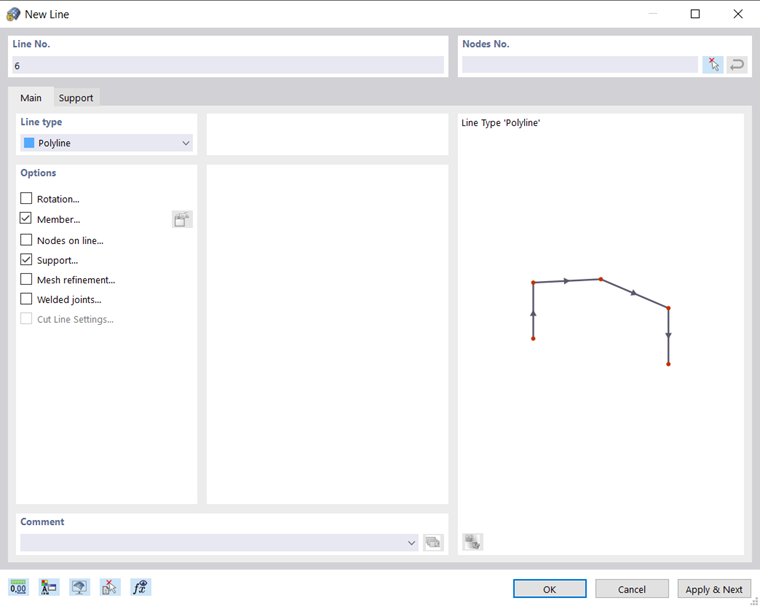

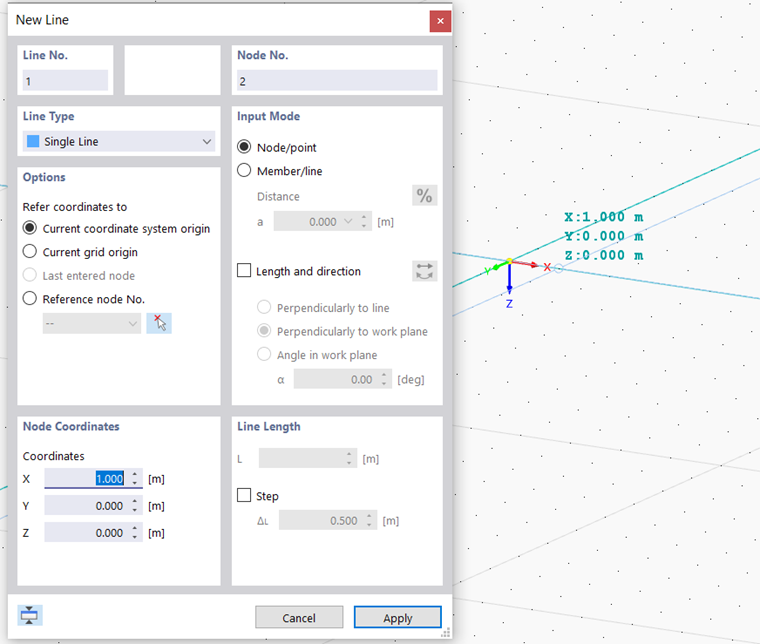

Na rysunku okno dialogowe 'Nowa linia', które pojawia się po wywołaniu menu rozwijanego#image020964 Neue Linie dargestellt. Das Bild oben zeigt den Eingabedialog zur grafischen Eingabe, die über die Schaltfläche Nowa linia gestartet wird.

Pojedyncza linia jest definiowana przez węzeł początkowy i węzeł końcowy. Stanowi ona bezpośrednie połączenie między tymi dwoma węzłami.

Polilinia jest wielokątnym łańcuchem składającym się z kilku prostych odcinków linii. Z tego powodu w oknie dialogowym (zob. rysunek Nowa linia) oprócz numerów węzła początkowego i końcowego wyświetlane są również numery węzłów pośrednich. Dla ułatwienia zrządzania liniami również pojedyncze linie są traktowane jako polilinie.

W przypadku graficznego wprowadzania polilinii jako węzły definicji można wybrać istniejące węzły, punkty rastra lub obiekty przyciągania. Węzły można też dowolnie wstawiać w płaszczyźnie roboczej.

Wskazówka

Za pomocą funkcji 'Generuj powierzchnie z komórek' w menu kontekstowym wybranych linii można graficznie tworzyć powierzchnie.

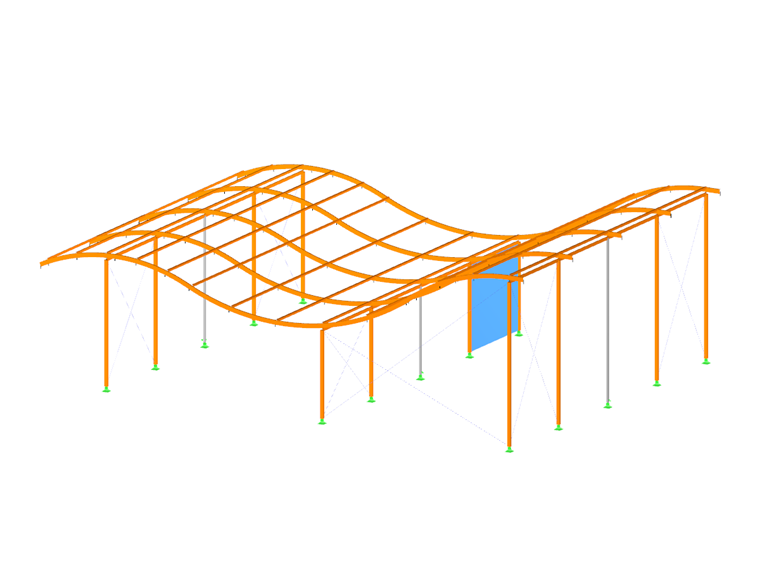

Łuk

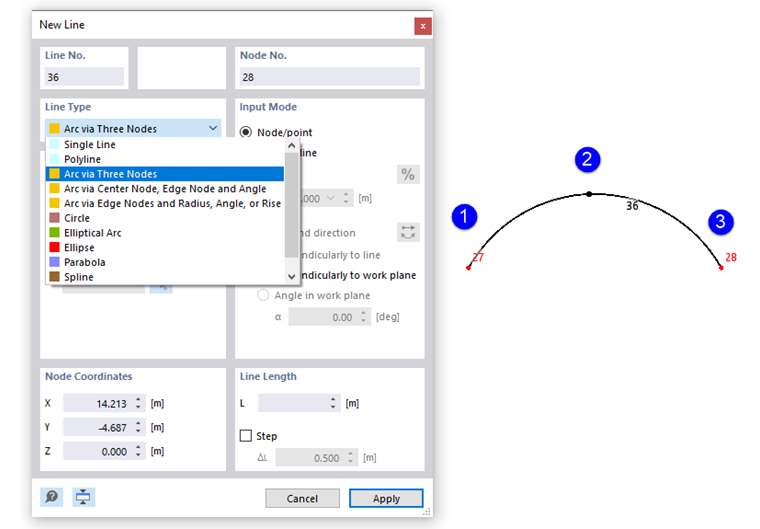

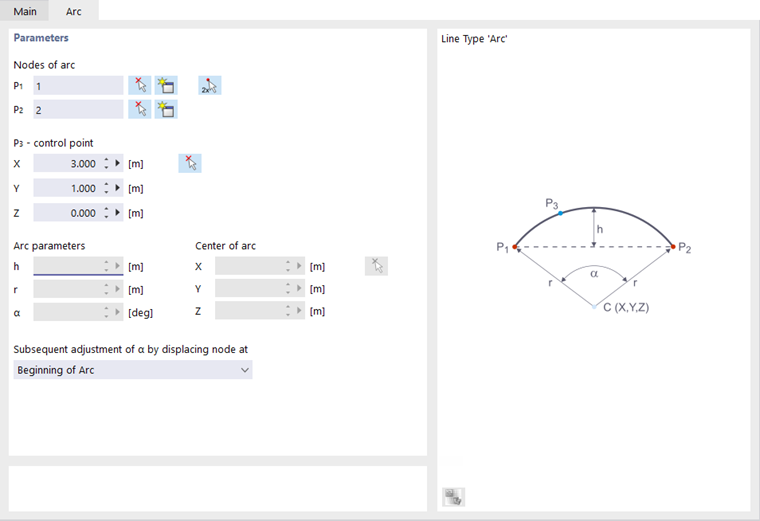

Łuk jest definiowany za pomocą trzech węzłów. W zakładce 'Łuk' można wprowadzić węzeł początkowy P1, węzeł końcowy P2 oraz punkt kontrolny P3; można je również wybrać lub utworzyć w oknie graficznym. Rysunek przedstawia kolejność węzłów.

Na podstawie tych trzech węzłów program RFEM określa 'Parametry łuku': strzałkę (wysokość) h, promień r, kąt rozwarcia α i środek łuku. W przypadku zmiany jednego z parametrów współrzędne węzłów zostaną odpowiednio dostosowane. Zmieniając kąt rozwarcia, na podstawie listy można określić, który z trzech węzłów definicji ma zostać przesunięty.

Okrąg

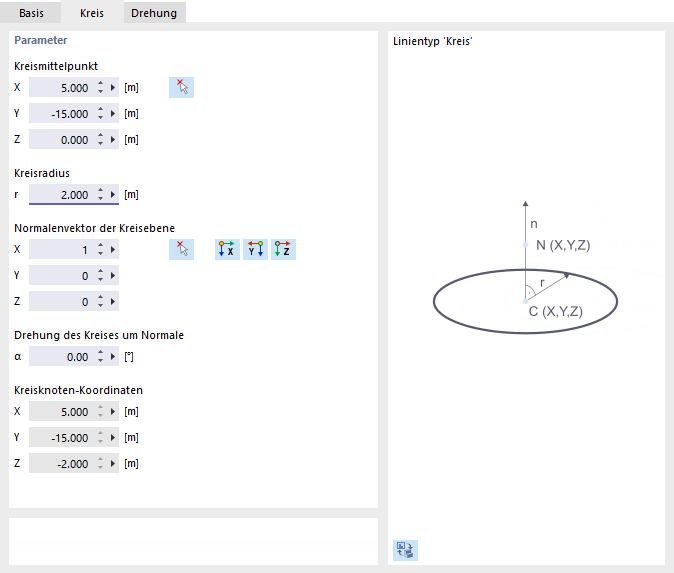

Okrąg definiuje się za pomocą jego środka i promienia. Im Register 'Kreis' können Sie die Koordinaten des Kreismittelpunkts eintragen oder grafisch festlegen sowie den Kreisradius angeben. Der Normalenvektor steuert, in welcher Ebene der Kreis generiert wird. Über die Schaltflächen können Sie diesen Vektor auswählen, um eine geneigte Ebene vorzugeben, oder eine der globalen Achsen festlegen. Die Drehung des Kreises um die Normale legt den Kontrollpunkt auf der Kreislinie fest. Dessen Koordinaten werden in den letzten drei Feldern angegeben.

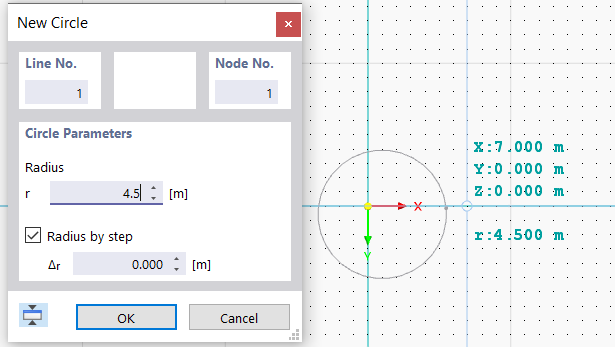

Wenn Sie den Kreis über die Schaltfläche Nowy okrąg grafisch definieren, können Sie den Mittelpunkt und Radius im Arbeitsfenster durch Anklicken der entsprechenden Punkte festlegen.

Łuk eliptyczny

Ten typ linii może być wykorzystany do utworzenia przekroju stożkowego. W tym celu w zakładce 'Łuk eliptyczny' należy zdefiniować trzy punkty kontrolne elipsy oraz kąt łuku (por. rysunek Parametry łuku).

Elipsa

Do zdefiniowania elipsy wymagane są trzy węzły. W zakładce 'Elipsa' można wprowadzić dwa węzły P1 i P2 albo też wybrać je lub zdefiniować w oknie graficznym, aby określić oś główną elipsy. Punkt kontrolny P3 określa długość osi słabej.

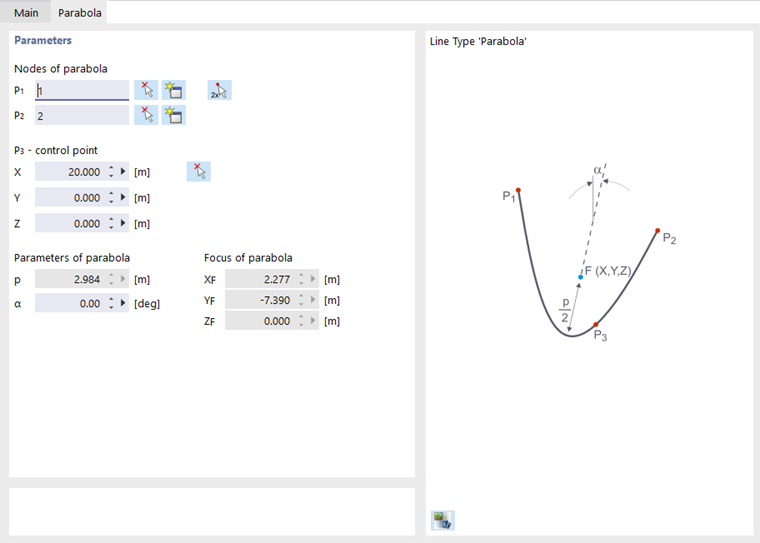

Parabola

Ten typ linii może być wykorzystany do utworzenia przekroju stożkowego. W tym celu w zakładce 'Parabola' należy zdefiniować dwa końcowe węzły paraboli oraz punkt kontrolny. Na podstawie tych danych program RFEM określa parametry i ognisko paraboli.

Splajn

Przy użyciu splajnów można modelować dowolne krzywe. Wählen Sie hierzu über die Schaltfläche Wybierz Indywidualnie im Abschnitt 'Knoten Nr.' die Bestimmungsknoten der gekrümmten Linie nacheinander aus.

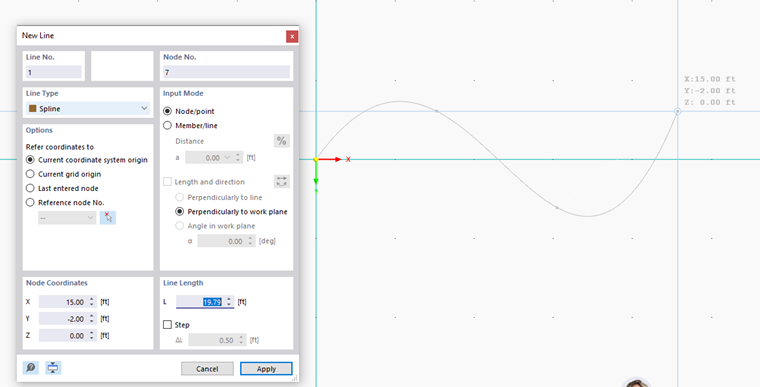

Wenn Sie den Spline über die Schaltfläche Nowy splajn grafisch definieren, können Sie die Knoten im Arbeitsfenster durch Anklicken festlegen oder neu definieren.

NURBS

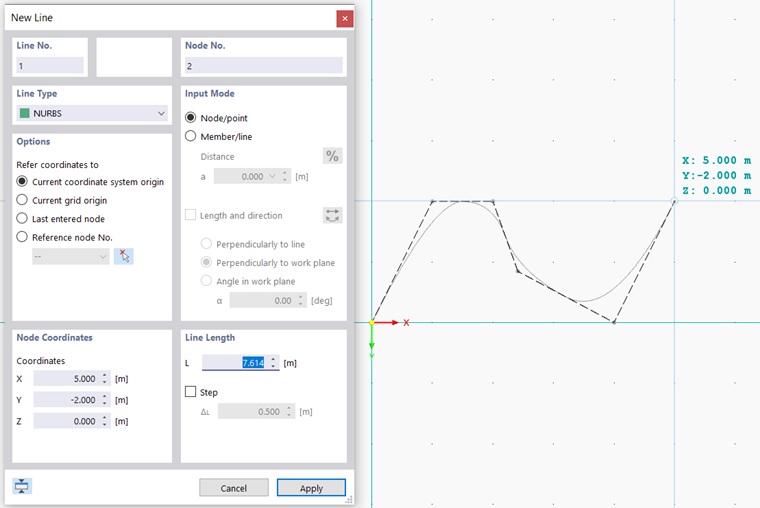

Linie NURBS (non-uniform rational B-Splines) są wymagane do modelowania powierzchni o dowolnym kształcie. Linie NURBS są krzywymi typu splajn, których punkty kontrolne nie leżą bezpośrednio na krzywej. Linie NURBS można zdefiniować graficznie, określając kolejno punkty kontrolne poprzez kliknięcie myszką.

Obrót

W zakładce Obrót dostępne są różne opcje obracania linii. W przypadku aktywowania opcji 'Kąt' należy określić kąt β, o jaki ma zostać obrócona lokalna oś x linii. Dodatnia wartość powoduje obrót zgodnie z ruchem wskazówek zegara wzdłuż dodatniej osi x.

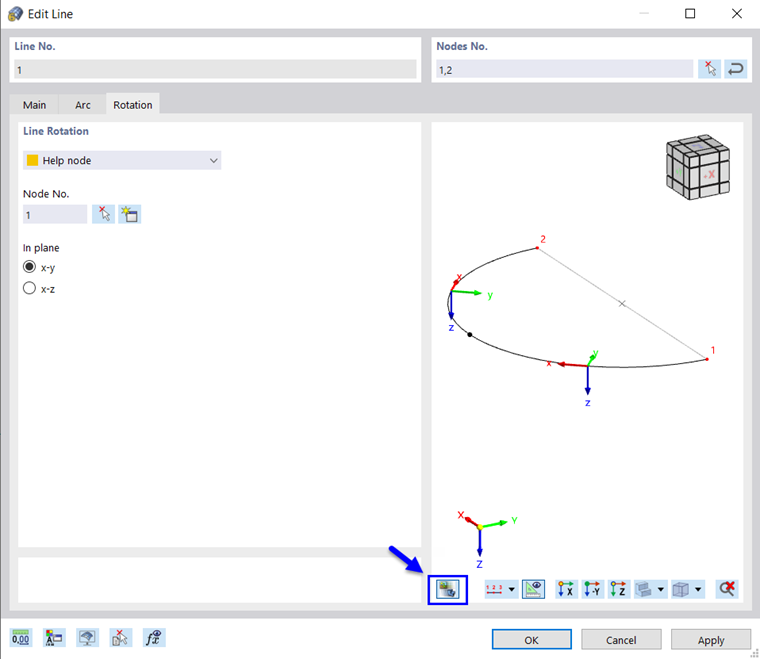

Układ osi linii można również wyrównać względem 'Węzła pomocniczego'. Węzeł pomocniczy można wybrać w oknie graficznym lub utworzyć. Następnie należy wprowadzić jeszcze płaszczyznę odniesienia x-y lub x-z.

Informacje

Mit der Schaltfläche Widok modelu können Sie die Linienachsen in der Modellansicht überprüfen.

Opcja 'Wewnątrz' jest przydatna do wyrównywania linii zakrzywionych lub segmentowych względem środka.

Obrót linii może ułatwić wprowadzanie obciążeń liniowych, działających w lokalnym kierunku linii y lub z. Obrót linii nie ma wpływu na powierzchnie ani pręty, ponieważ posiadają one swój własny układ współrzędnych.

Pręt

Do każdej linii można przypisać właściwość pręta (zob. rozdział Pręty).

Węzły na linii

Mit diesem Knotentyp können Knoten auf der Linie gesetzt werden, ohne die Linie zu teilen (siehe Bild Knoten auf Linie definieren ).

pomoc-techniczna

Do każdej linii można przypisać podporę liniową (zob. rozdział Podpory liniowe).

Zagęszczenie siatki

Linię można odpowiednio dyskretyzować poprzez zagęszczenie siatki (zob. rozdział Liniowe zagęszczenia siatki).

Połączenia spawane

Jeżeli kilka powierzchni jest sztywno połączonych z linią za pomocą spoin, można szczegółowo opisać typ połączenia (zob. rozdział Liniowe połączenia spawane).

Ustawienia linii cięcia

To pole wyboru jest aktywne w przypadku utworzenia powierzchni membranowych dla rozszerzenia Szablon cięcia. Pozwala ono na wprowadzanie ustawień dotyczących linii cięcia membrany.
