Wolne obciążenie liniowe jest to obciążenie siłą stałą lub zmienną liniowo działające wzdłuż dowolnie definiowalnej linii powierzchni. Wzdłuż tej linii nie są generowane węzły ES.
Z listy należy wybrać 'przypadek obciążenia', do którego ma zostać przyporządkowane obciążenie.

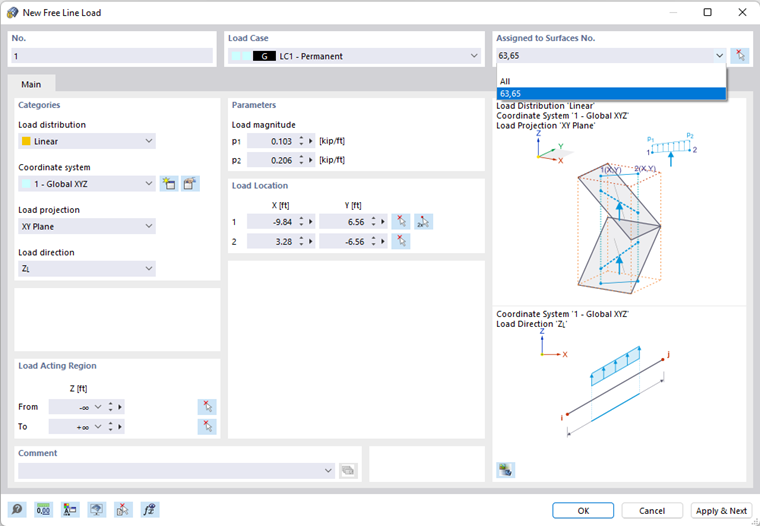

W sekcji 'Przypisane do powierzchni' można kontrolować efekt obciążenia liniowego. Na liście dostępnych jest kilka opcji do wyboru (patrz rysunek Nowe swobodne obciążenie liniowe):
- „Pusty”: Obciążenie nie działa na żadną powierzchnię.
- Wszystkie: Obciążenie jest przykładane na wszystkich powierzchniach przecinanych prostopadle do płaszczyzny rzutowania, zaczynając od miejsc obciążenia.
- „Numer”: Obciążenie działa tylko na powierzchnie o określonych liczbach.
Kategorie
Na liście 'Rozkład obciążenia' dostępne są następujące opcje:
- Mundur: Obciążenie liniowe działa ze stałą wielkością.
- Liniowa: Obciążenie ma zmienną liniowo wielkość.
Jeżeli obciążenie liniowe nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy.
Na liście 'Rzutowanie obciążenia' należy wybrać, na którą z płaszczyzn globalnych (XY, YZ lub XZ) ma zostać zrzutowane obciążenie. Zaczynając od punktów obciążenia program RFEM „oblicza“ dwie proste prostopadłe do tej płaszczyzny rzutowania. Punkty początkowe i końcowe obciążenia liniowego wynikają z punktów przecięcia tej prostej z powierzchniami. W ten sposób można szybko zastosować te same obciążenia na kilku powierzchniach.
Należy wybrać z listy 'Kierunek obciążenia', aby zdefiniować wpływ obciążenia. W zależności od układu współrzędnych do wyboru dostępne są lokalne osie powierzchni x, y, z, globalne osie X, Y, Z lub osie zdefiniowane przez użytkownika.
Parametry
Należy określić 'Wielkość obciążenia' przyłożonej siły. W przypadku obciążenia zmiennego liniowo należy wprowadzić dwie wartości obciążenia.
Położenie obciążenia
Wprowadzić współrzędne obu pozycji obciążenia. Punkty te można również zdefiniować graficznie za pomocą przycisku
. Punkty odniesienia obciążenia mogą również leżeć poza powierzchniami.
Obszar działania obciążenia
Jak opisano powyżej, obciążenie działa na powierzchnie cięte prostopadle do płaszczyzny rzutowania, zaczynając od położenia obciążenia. W przypadku zaznaczenia opcji 'Wszystkie' w sekcji przydzielone do powierzchni obciążenia można ograniczyć wpływ obciążenia za pomocą kryteriów geometrycznych.
Domyślnie obciążenie działa przez czas nieokreślony w przedziale od -∞ do +∞. Można użyć pól tekstowych 'Od' i 'Do', aby zredukować efekt obciążenia do określonych stref.
