Opcja Otwory prętowe umożliwia wstawianie podcięć lub otworów w elemencie prętowym. W ten sposób można na przykład zarejestrować w modelu konstrukcyjnym belki perforowane lub belki o strukturze plastra miodu.
Typ i położenie otworu

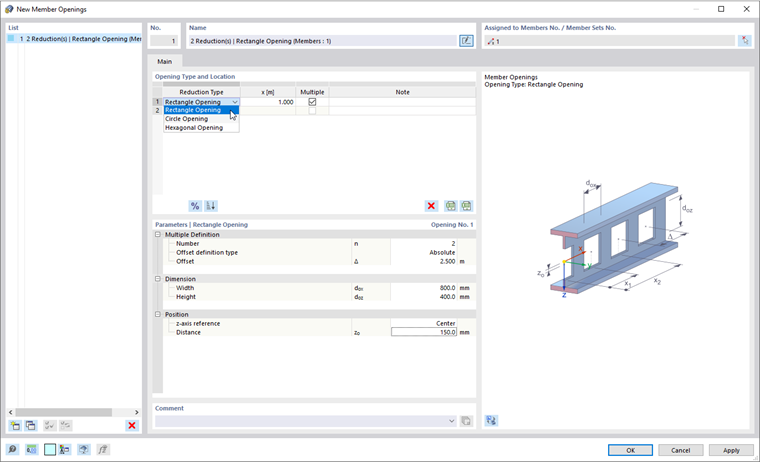

Z listy można wybrać następujące typy otworów (patrz ilustracja powyżej):
- Otwór prostokątny - dla kanałów wentylacyjnych lub przewodów zasilających
- Otwór okrągły - dla belek perforowanych
- Otwór sześciokątny - dla belek o strukturze plastra miodu
Opcje definicji w sekcji 'Parametr' są dostosowane do typu redukcji.
Wprowadź pozycję 'x', w której znajduje się otwór. Opisuje odległość od początkowego węzła pręta i odnosi się do środka otworu.
Jeżeli, tak jak w przypadku belki perforowanej, wzdłuż pręta znajduje się kilka podobnych otworów w prętach, należy aktywować pole wyboru 'Wiele'. Następnie można ustawić odsunięcie otworów w sekcji 'Parametry'.
Parametry
W tej sekcji należy wskazać wymiary otworu. Parametry poszczególnych typów redukcji pokazane są na grafice okna dialogowego.
Jeżeli otwór nie znajduje się w środku ciężkości pręta, można skorygować położenie ' '. Na liście 'odniesienie do osi z' należy określić, który punkt przekroju ma być użyty jako odniesienie:
- Góra
- Środek
- Dół
' Powyżej 'i' Poniżej ' są określane przez orientację lokalnej osi pręta z (patrz rysunek extbookmark manual|image024176|Osie pręta #).
Następnie określ 'odległość' zo, aby przesunąć otwór wzdłuż osi z. Wartość ta jest również powiązana ze środkiem otworu.
