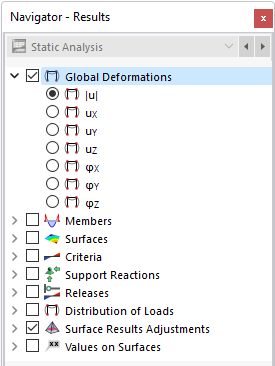

Wyniki dla węzłów można wyświetlić graficznie za pomocą kategorii w nawigatorze Globalne deformacje i Reakcje podporowe. Numeryczne wyniki węzłów można znaleźć w kategorii tabeli Wyniki według węzła.
Odkształcenia globalne
Rysunek Wyniki według węzłów w tabeli przedstawia tabelę z globalnymi deformacjami węzłowymi.
Przemieszczenia i obroty oznaczają:
| u | Bezwzględna wartość całkowitego przemieszczenia | ||
| uX | Przemieszczenie w kierunku globalnej osi X | ||
| uY | Przemieszczenie w kierunku globalnej osi Y | ||
| uZ | Przemieszczenie w kierunku globalnej osi Z | ||
| φX | Obrót wokół globalnej osi X | ||
| φY | Obrót wokół globalnej osi Y | ||
| φZ | Obrót wokół globalnej osi Z |
Wskazówka
Można użyć przycisku
można wyświetlić odkształcenia jako sekwencję ruchu (patrz funkcja Animacja odkształceń).
Stan odkształcenia modelu

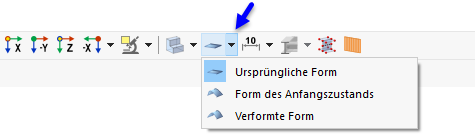

Przycisk Lista na pasku narzędzi umożliwia wyświetlenie kształtu rzeczywistego modelu w różnych stanach odkształcenia.
Przyciski mają następujące funkcje:
| Ikona | Funkcja |
|---|---|
|
Przywraca pierwotny kształt modelu (stan początkowy bez obciążenia i znajdowania kształtu) |
|
Reprezentuje kształt stanu początkowego, np. ze względu na inny przypadek obciążenia |
|
Wyświetla odkształcony model |
Przykład wyświetlania różnych kształtów można znaleźć w rozdziale Wyniki poradnika Form-Finding.
siły podporowe

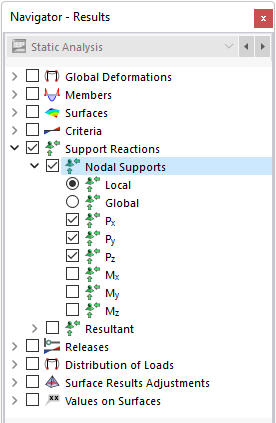

Siły podporowe są oznaczone przez 'P', a momenty podporowe przez 'M'. Zazwyczaj są one odniesione do globalnego układu osi. W nawigatorze można określić, które komponenty mają być wyświetlane graficznie. W przypadku obróconych podpór węzłowych można również wyświetlić lokalne siły podporowe.
W tabeli wyszczególnione są siły i momenty przyłożone do podpory węzłowej. Tabela nie pokazuje zatem, ze względu na znaki, sił i momentów reakcji podpory. Znaki wynikają z kierunku osi globalnych. Jeżeli globalna oś Z jest skierowana w dół, przypadek obciążenia "ciężar własny" wywołuje dodatnią siłę podporową PZ, a obciążenie wiatrem w kierunku przeciwnym do globalnej osi X wywołuje ujemną siłę podporową PX. Siły podporowe widoczne w tabeli stanowią zatem obciążenia fundamentu.

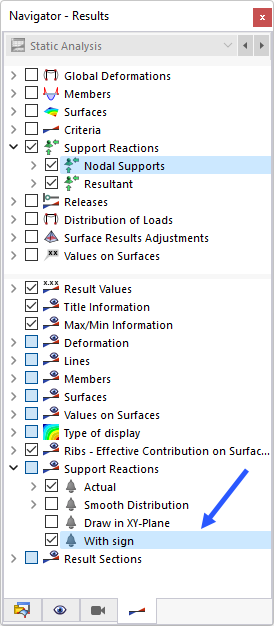

W przeciwieństwie do wyników w tabeli, wektory 'Support Reactions' przedstawiają na rysunku siły i momenty od reakcji podpór. Komponenty są wizualizowane przez rozmiar i kierunek wektorów. Znaki przyłożonych sił można również wyświetlić w oknie roboczym, wybierając odpowiednią pozycję w dolnej sekcji nawigatora. Ta opcja służy tylko do wizualizacji przyłożonych sił, aby uniknąć nieporozumień.
Dodatni moment podporowy działa w kierunku zgodnym z ruchem wskazówek zegara wokół odpowiedniej dodatniej osi globalnej. Podobnie jak w przypadku sił podporowych wektory są już oznaczone znakami, a wartości należy rozpatrywać niezależnie od nich. Znaki wskazują kierunek momentów w odniesieniu do osi globalnych.
Suma obciążeń i suma sił podporowych
W przypadku przypadków obciążeń i kombinacji obciążeń sumy kontrolne Σ obciążeń i sił podporowych są podawane w tabeli na końcu tabeli. Równowaga ta wykaże różnicę, jeżeli model posiada również podpory liniowe, prętowe lub powierzchniowe. Te siły podporowe należy również uwzględnić w ogólnym bilansie.
