Konstrukcja

Parametry globalne

Lista 'Parametry globalne' umożliwia zarządzanie wszystkimi parametrami stosowanymi do danych geometrii i obciążenia we wzorach.

Dostęp do parametrów globalnych

Listę parametrów globalnych można otworzyć w następujący sposób:

  • za pomocą przycisku Parametry globalne na pasku narzędzi tabeli
  • za pomocą przycisku Parametry globalne w oknie dialogowym Edytuj wzór
  • za pomocą Menu EdytujParametry globalne

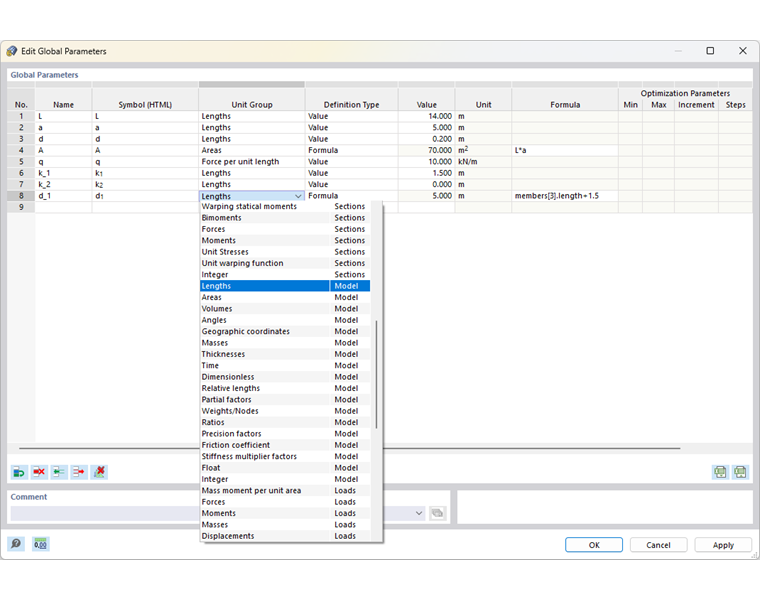

Pojawi się okno dialogowe 'Edytuj parametry globalne'.

W każdym wierszu tabeli definiowany jest jeden parametr. 'Nazwa' parametru musi składać się ze znaków ASCII i nie może zawierać spacji. Nazwa ta służy do identyfikacji parametru we wzorach. Każda nazwa parametru może zostać przydzielona tylko jeden raz. W kolumnie 'Symbol' można wyświetlić parametr z indeksem górnym i dolnym w formacie HTML. Jeżeli symbol odpowiada parametrowi bloku (patrz rysunek Dostosuj parametry bloku ), można go użyć również tam do parametryzacji.

W kolumnie 'Grupa jednostek' należy wybrać odpowiednią grupę z listy. Pozycja na liście określa, czy parametr przedstawia długość, obciążenie, gęstość itd. Grupy jednostek są uporządkowane na liście według kategorii.

'Typ definicji' określa, czy parametr jest opisywany przez wartość, czy przez wzór. W zależności od dokonanego wyboru w kolejnych kolumnach można wprowadzić 'Wartość' lub 'Wzór'.

W przypadku wprowadzania wzoru można nie tylko korzystać z parametrów z listy, ale również opisywać odniesienia do obiektów. Obie opcje pokazano na powyższym rysunku. Obowiązują zwykłe konwencje języka JavaScript, których można również używać w przypadku formuł w komórkach tabel i oknach dialogowych. Zostały one opisane w rozdziale Wzory.
