Ortotropia z uwagi na kształt

W zakładce Ortotropia z uwagi na kształt można opisać właściwości ortotropowe za pomocą parametrów geometrycznych. Na podstawie tych danych program wyznacza elementy macierzy sztywności.

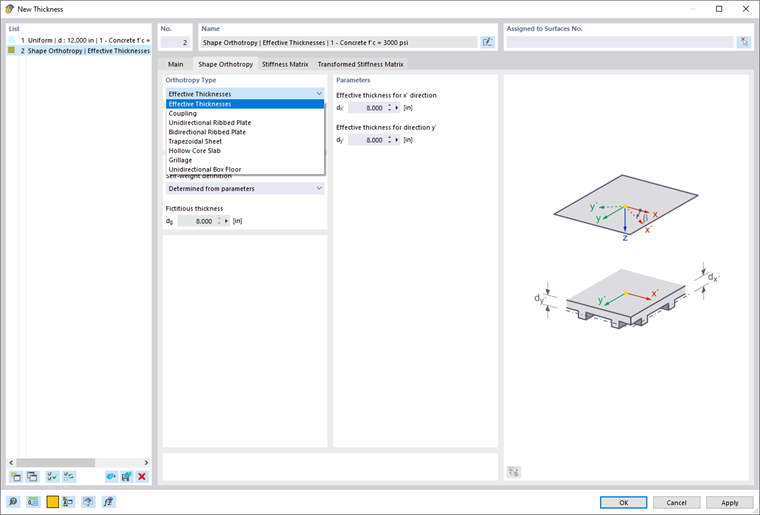

Okno dialogowe 'Nowa grubość ', zakładka' Ortotropia kształtu '

Typ ortotropii

Na liście dostępne są do wyboru różne typy (zob. rysunek powyżej). Zdefiniuj kształt geometryczny odpowiadający ortotropowym właściwościom grubości.

Sekcja 'Parametry' jest dostosowana do typu ortotropii, co pozwala odpowiednio opisać geometrię. Poszczególne typy są omówione poniżej w opisie Parametrów.

Kierunek ortotropii

Właściwości ortotropowe odnoszą się do układu osi xy odpowiednich powierzchni (zob. grafika w oknie dialogowym). Jeżeli sztywności nie są zgodne z orientacją układu osi powierzchni, w tej sekcji można dostosować kierunek.

Dostosuj kierunek ortotropowy

Dodatni kąt β powoduje obrót sztywności ortotropowych wokół dodatniej osi z powierzchni zgodnie z ruchem wskazówek zegara. Macierze są odpowiednio przekształcane i wyświetlane w zakładce Transformowana macierz sztywności.

Uwzględnienie ciężaru własnego

W przypadku ortotropii z uwagi na kształt zazwyczaj w obu kierunkach występują różne grubości. Określ grubość, jaką ma zastosować program przy wyznaczaniu ciężaru własnego. Lista zawiera następujące opcje 'Definicji ciężaru własnego':

• Wyznaczanie na podstawie parametrów: Hipotetyczna grubość jest określana na podstawie parametrów kierunku x i y.
• Fikcyjna grubość zdefiniowana przez użytkownika: Zdefiniuj ręcznie grubość d_g.
• Ciężar własny zdefiniowany przez użytkownika: Wprowadź ciężar własny w_g jako masę na jednostkę powierzchni.

Parametry

W tej sekcji okna dialogowego należy zdefiniować geometryczne właściwości typu ortotropii.

Grubości efektywne

W kierunkach ortotropii x i y można zdefiniować różne grubości, aby zamodelować nierówne stosunki sztywności (zob. rysunek Nowa grubość).

Łącznik

Za pomocą tego typu ortotropii można przedstawić połączenia między powierzchniami lub prętami w wyniku zastosowania elementów łączących.

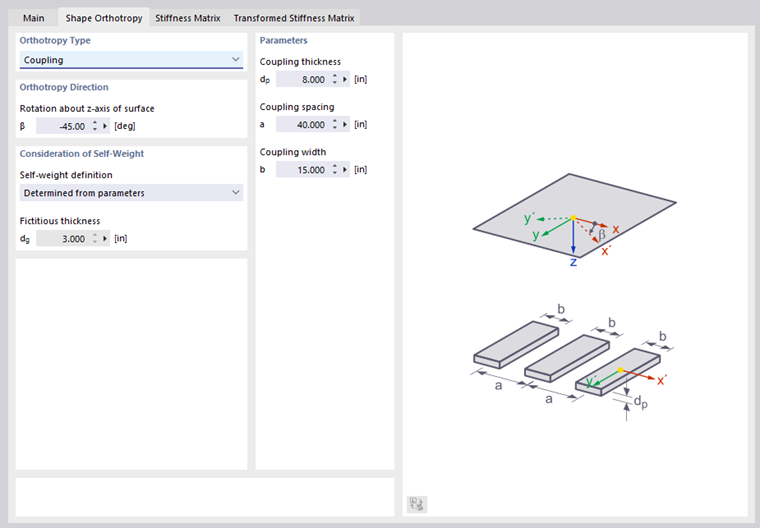

Typ ortotropii ' sprzęgło '

Wprowadź grubość elementów łączących d_p, rozstaw między środkami a oraz szerokość elementów łączących b zgodnie ze schematem. Aby powstał realistyczny model połączenia, odległość między połączonymi elementami musi być większa niż ich szerokość.

Płyta żebrowana jednokierunkowo

Właściwości ortotropowe stropu żebrowego są oparte na zasadzie jednoosiowo obciążonego stropu z belek teowych.

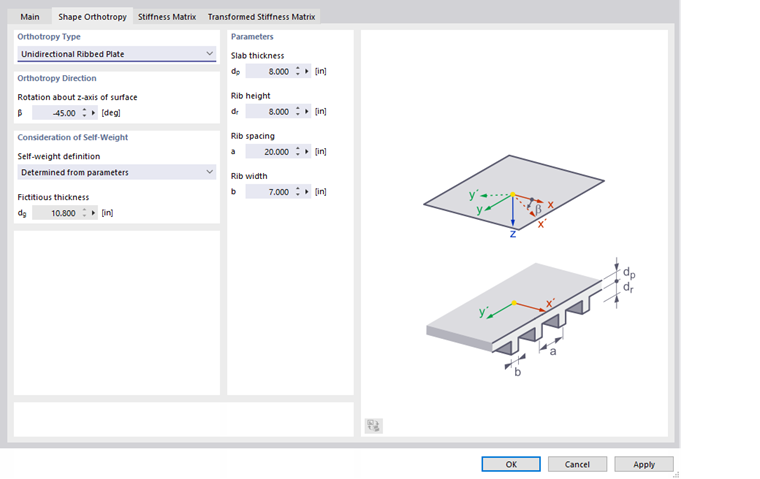

typ ortotropii ' płyta żebrowa '

Wprowadź grubość płyty d_p, wysokość żebra d_r, rozstaw żeber a oraz szerokość żebra b zgodnie ze schematem. Na podstawie tych parametrów program RFEM określi sztywności dla każdego kierunku.

Płyta żebrowana dwukierunkowo

Ten typ stropu charakteryzują krzyżujące się prostopadle belki, które tworzą równomierną siatkę, dzieląc strop na kasetony.

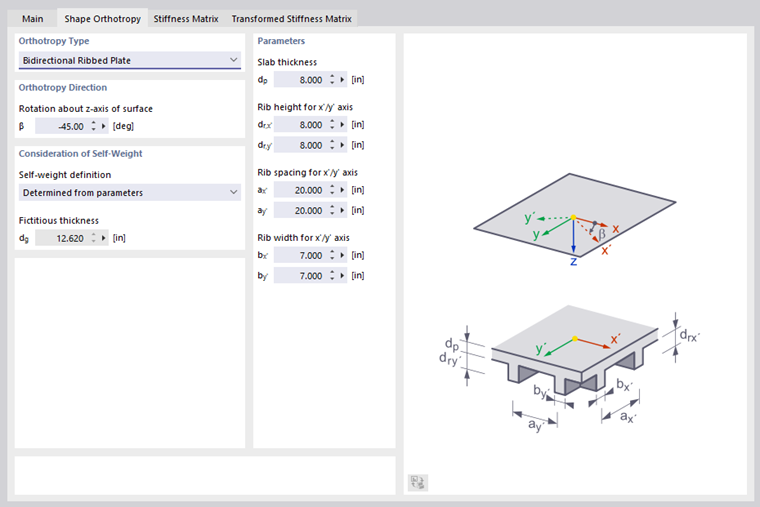

Typ ortotropii ' strop kasetonowy '

Wprowadź grubość płyty d_p i wysokość żebra d_r oraz rozstaw żeber a i szerokość żebra b dla obu kierunków zgodnie ze schematem.

Blacha trapezowa

Blachę trapezową można zamodelować nie tylko jako pręt, ale także jako powierzchnię o właściwościach ortotropowych.

Typ ortotropii ' blacha trapezowa '

Wprowadź grubość blachy t, całkowitą wysokość profilu h, odległość między osiami żeber a oraz szerokość półki górnej b_t i szerokość półki dolnej b_b zgodnie ze schematem.

Płyta kanałowa

Puste elementy wbudowane w strop pozwalają zredukować ciężar własny, przyczyniają się jednak do ortotropowego zachowania się konstrukcji.

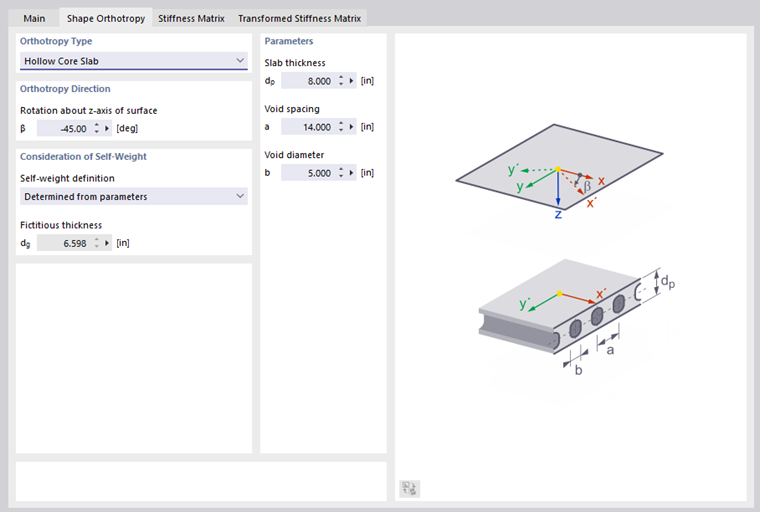

Rodzaj ortotropii ' Płyta kanałowa '

Wprowadź grubość płyty d_p, rozstaw kanałów a oraz średnicę kanału b zgodnie z podanym schematem.

Ruszt

Ruszt można zamodelować nie tylko jako model prętowy, ale także jako powierzchnię o właściwościach ortotropowych.

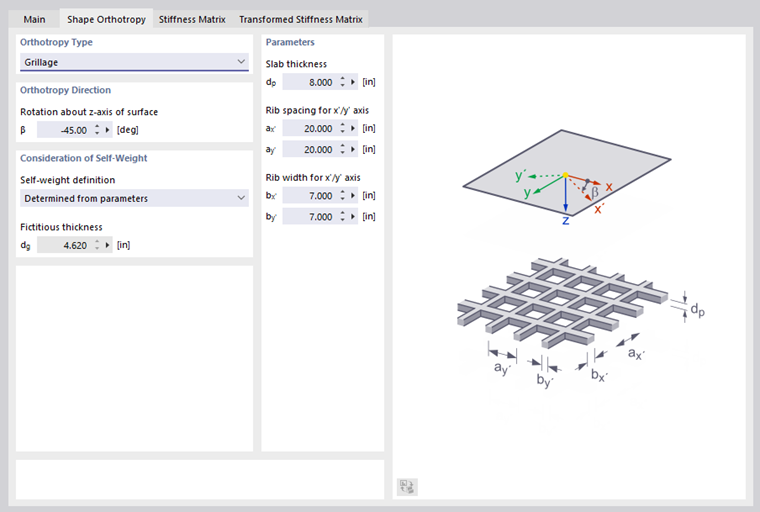

Typ ortotropii ' Dźwigar '

Wprowadź grubość płyty d_p, odległości między środkami żeber a oraz szerokości żeber b dla obu osi zgodnie ze schematem.

Macierz sztywności

W zakładce Macierz sztywności w oknie dialogowym 'Nowa grubość' wyświetlane są elementy macierzy sztywności (zob. rysunek Definiowanie macierzy sztywności ). Tych wpisów nie można modyfikować.

Transformowana macierz sztywności

Jeżeli osie ortotropii nie są zgodne z osiami układu współrzędnych elementów, należy przekształcić macierze. Odpowiednie wartości są wyświetlane w zakładce Transformowana macierz sztywności.

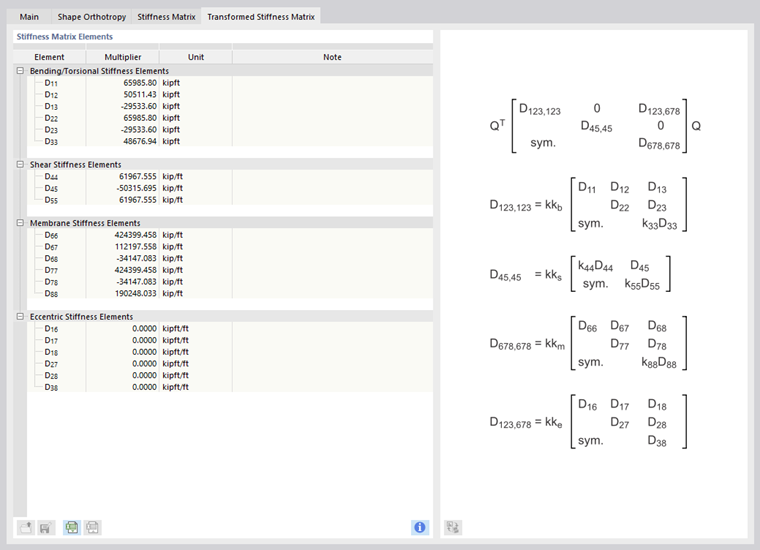

Elementy tranformowanej macierzy sztywności

Po naciśnięciu przycisku otwiera się okno dialogowe z informacjami dotyczącymi wyznaczania elementów macierzy.

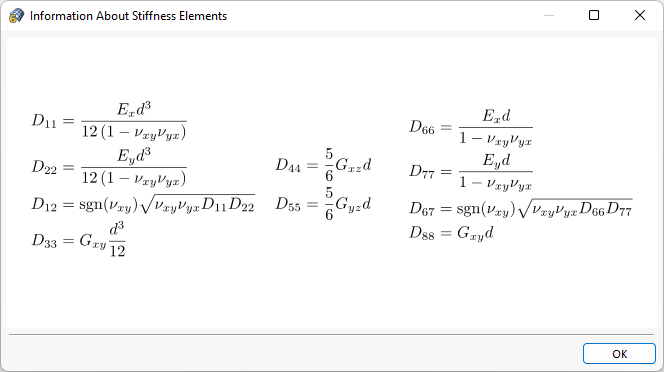

Informacje o elementach sztywności
