Przegląd

Kategoria wyników w tabeli Przegląd zawiera podsumowanie obliczeń. Na pasku tytułu tabeli można przełączać między wynikami przypadków obciążeń a wynikami kombinacji.

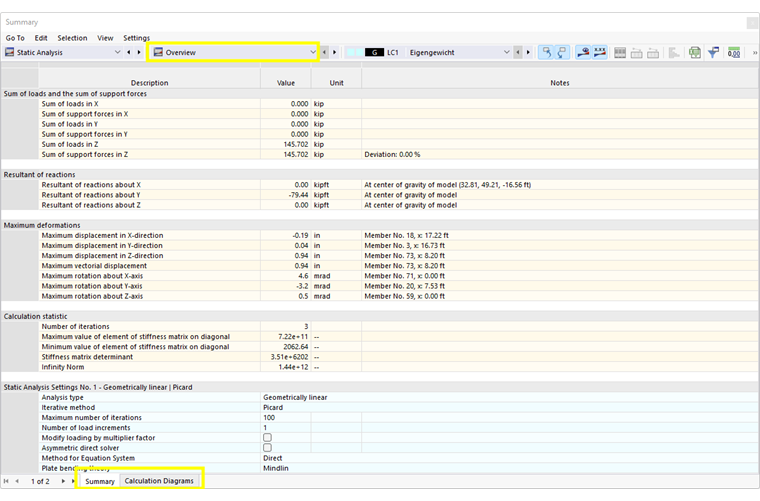

'Przegląd' Kategorii wyników w tabeli

Podsumowanie

W zakładce 'Podsumowanie' wyświetlane są sumy kontrolne obciążeń i sił podporowych. Odchylenia w każdym kierunku powinny wynosić mniej niż 1 %. W przeciwnym razie występują problemy numeryczne ze względu na duże różnice w sztywności. Istnieje też możliwość, że model ma niewystarczającą stateczność lub obliczenia osiągnęły maksymalną liczbę iteracji bez uzyskania zbieżności.

Powstające reakcje podporowe działają w sposób wyidealizowany w środku ciężkości modelu.

W podsumowaniu wyszczególnione są również maksymalne przemieszczenia i obroty względem globalnych osi X, Y i Z oraz największe przemieszczenie całkowite. Wartości te pozwalają ocenić wiarygodność wyników.

W statystyce obliczeń podana jest między innymi liczba iteracji wymaganych do obliczeń. Na końcu podsumowania znajdują się ustawienia analizy statycznej przypadku obciążenia lub kombinacji.

Wykresy obliczeniowe

Zakładka 'Wykres obliczeń' jest dostępna, jeżeli zdefiniowano kryteria dla jednego lub kilku wykresów .

Tabela 'Schematy obliczeń'

Dla każdego wykresu obliczeń wyświetlane są wyniki poszczególnych poziomów obciążenia ('Przyrost'). Podana jest również liczba iteracji wymaganych dla każdego przyrostu.

Za pomocą przycisku w kolumnie 'Opcje' można sprawdzić parametry wykresu obliczeniowego. Pojawi się okno dialogowe # extbookmark manual|image039843|Schemat obliczeń nr. Tam również wyświetlany jest wykres obliczeń.
