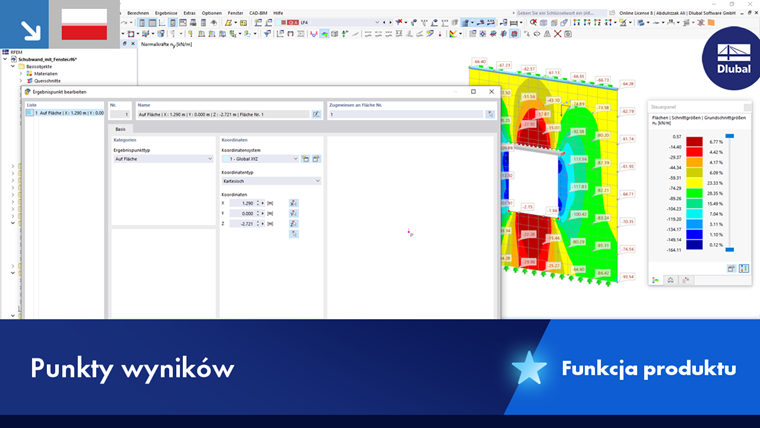

Wyniki dla powierzchni i brył są wyświetlane w Rasterpunkten powierzchni oraz w węzłach siatki MES (patrz rozdział Wartości wyników na powierzchniach). Jeżeli potrzebne są wartości w określonych miejscach, można zdefiniować dowolne punkty do wyświetlenia wyników i przypisać je do odpowiednich powierzchni lub brył.
Wskazówka
Użyj przycisku
na pasku narzędzi, aby wstawiać punkty wyników bezpośrednio na modelu.
Kategorie
Należy wybrać z listy obiekt, dla którego ma zostać utworzony punkt wynikowy:
- Na powierzchni: dla wyników powierzchni
- Przestrzenny: aby wyświetlić wyniki symulacji wiatru przy użyciu RWIND
- W bryle: dla wyników brył
Współrzędne
Określ 'Układ współrzędnych', którego osie mają zostać użyte dla punktów wynikowych. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub użyć przycisku
, aby utworzyć nowy układ.
Następnie należy wprowadzić 'Współrzędne' następnego punktu wynikowego. Przycisk
w celu graficznego zdefiniowania punktu.

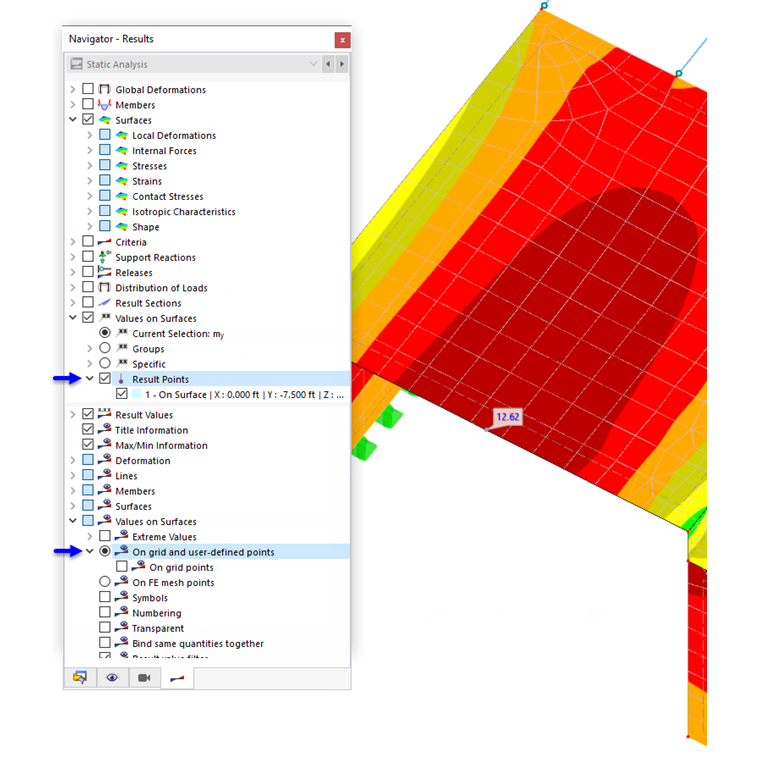

Po zakończeniu obliczeń wartości w punktach wyników zdefiniowanych przez użytkownika można wyświetlić za pomocą odpowiednich opcji 'Nawigatora - Wyniki'.
