Filtrowanie tabel wyników

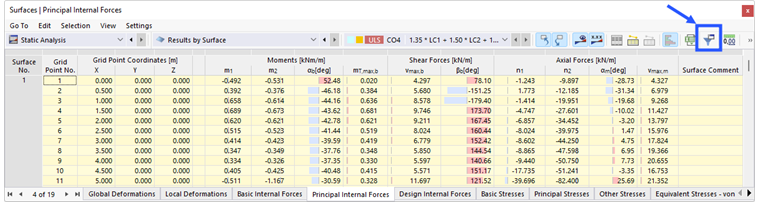

Tabele wyników zawierają opcje filtrowania, za pomocą których można wyświetlić określone wyniki. W tym celu należy użyć przycisku , aby otworzyć okno dialogowe 'Menedżer tabel wyników'.

Menedżer tabel wyników

W Menedżerze tabel wyników można zdefiniować, które wiersze i kolumny wyników mają być wyświetlane.

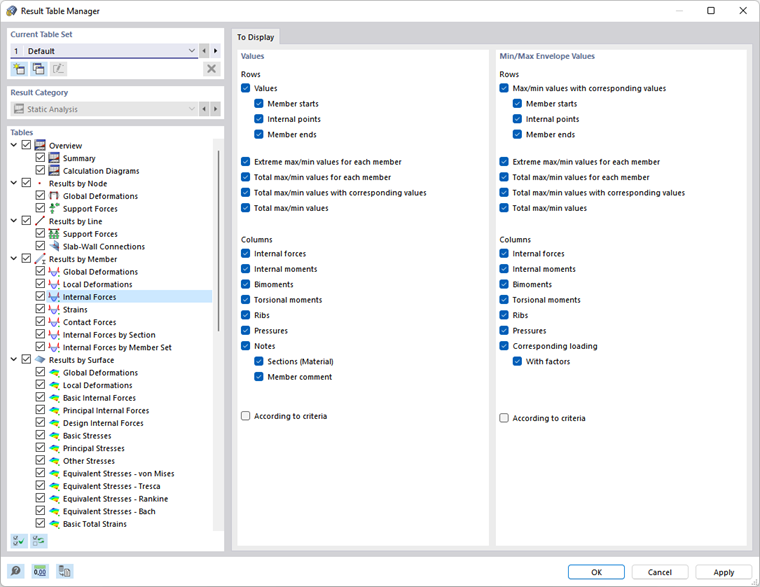

Okno dialogowe 'Menedżer tabel wyników'

Bieżący zbiór tabel

Sekcja w lewej górnej części okna umożliwia zapisanie ustawień tabeli. Wszystkie dostępne wyniki są ustawione jako 'Domyślne'.

Aby zapisać określone ustawienia dla tabel, należy kliknąć przycisk . W oknie dialogowym 'Nowy zbiór tabel' należy wprowadzić opis.

Okno dialogowe 'Nowy zestaw tabel'

Po potwierdzeniu przyciskiem OK można zdefiniować ustawienia dla nowego zbioru tabel. Wprowadzone ustawienia można następnie skontrolować na liście 'Bieżący zbiór tabel'.

Tabele

Przy użyciu pól wyboru w drzewie katalogów należy zdefiniować tabele, które mają być wyświetlane. Po wybraniu (kliknięciu) pozycji z listy w zakładce 'Do wyświetlenia' można określić szczegółowe ustawienia dla danego typu wyniku.

Do wyświetlenia

W zakładce 'Do wyświetlenia', należy zdefiniować 'Wiersze' i 'Kolumny', które mają być wyświetlane w tabelach. Możliwe są oddzielne ustawienia dla 'Wartości' przypadków obciążeń i kombinacji obciążeń oraz dla 'Min./maks. obwiedni wyników'. To ostatnie dotyczy wyników w postaci tabel dla kombinacji wyników i sytuacji obliczeniowych. W każdym miejscu wyświetlane są dwie wartości wyników - minimalne i maksymalne wyniki wraz z odpowiednimi wartościami.

W przypadku wewnętrznych sił i momentów pręta, na przykład, wartości na początku i na końcu pręta (wartości węzłowe) punktów wewnętrznych (położenia x zdefiniowanych przez użytkownika punktów pośrednich wyników prętów) wynoszą oraz wartości ekstremalne prętów. Za pomocą pól wyboru można określić, jakie typy sił wewnętrznych mają być wyświetlane w kolumnach.

Poniższy przykład ilustruje ustawienia filtra dla sił wewnętrznych pręta. Wartości węzłowe są wyróżnione w tabeli kolorem żółtym, wartości ekstremalne każdej siły wewnętrznej - kolorem niebieskim, a wartości ekstremalne całkowite - kolorem szarym.

Węzłowe i ekstremalne wartości sił wewnętrznych i momentów pręta

W przypadku zaznaczenia pola wyboru 'Według kryteriów' pojawia się zakładka 'Kryteria - Wartości' lub 'Kryteria - Min./maks. wartości obwiedni'. W tym miejscu można wprowadzić ustawienia dla wartości wyników wyświetlanych w tabelach (patrz akapit Kryteria).

Kryteria

Zakładki Kryteria - Wartości i Kryteria - Min./maks. wartości obwiedni są dostępne po zaznaczeniu pola wyboru 'Według kryteriów' w zakładce 'Do wyświetlenia'.

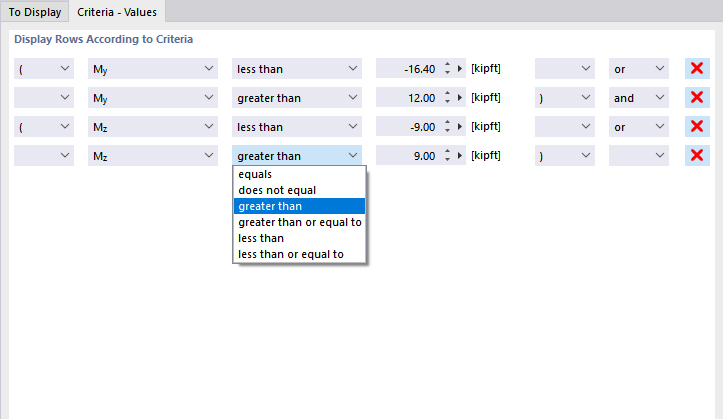

Definiowanie kryteriów filtrowania wartości wyników

Można tu zdefiniować warunki dla wartości tabelarycznych wybranego typu wyników. W drugiej kolumnie należy wybrać odkształcenie, siłę wewnętrzną, naprężenie lub odkształcenie. W kolejnych dwóch kolumnach należy określić, które kryterium ma zostać zastosowane.

Aby zdefiniować inne kryterium, należy wybrać wpis 'lub' (każde kryterium liczy się samo) lub 'i' (każde kryterium musi być spełnione) w ostatniej kolumnie. Następnie w nowej linii należy zdefiniować kolejny warunek.

Powyższy rysunek przedstawia kryteria dla momentów głównych powierzchniowych. Zatem w tabeli będą wyświetlane tylko wyniki momentów_m1, które nie mieszczą się w przedziale między ±10 kNm i których odpowiednie momenty_m2 jednocześnie wykraczają poza zakres ±5 kNm.
