Wolne obciążenia wielokątne

Wolne obciążenie wielokątne jest to stałe lub zmienne liniowo obciążenie powierzchniowe działające w strefie powierzchni w kształcie wielokąta.

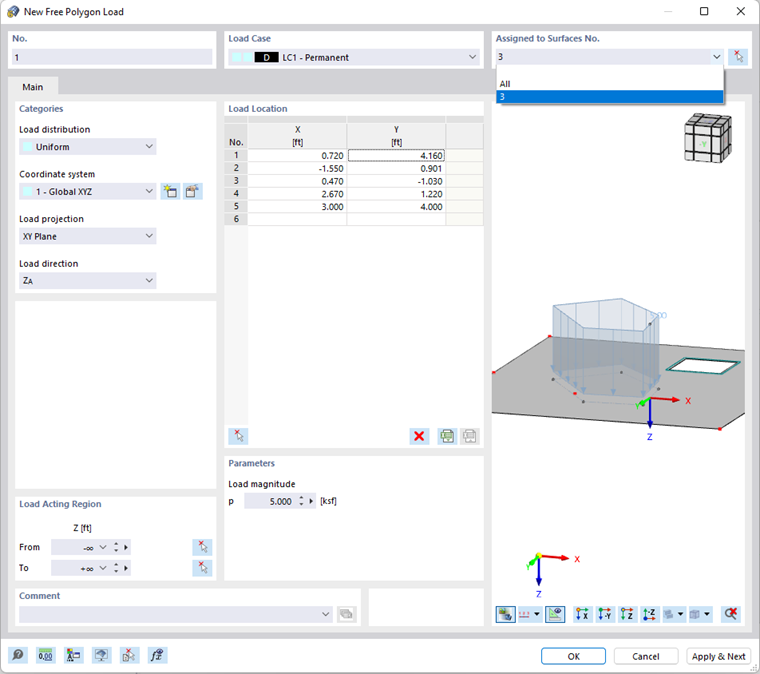

Okno dialogowe "Nowe wolne obciążenie wielokątne"

Z listy należy wybrać 'Przypadek obciążenia', do którego ma zostać przypisane obciążenie.

W sekcji 'Przypisane do powierzchni' można kontrolować wpływ obciążenia wielokątnego. Na liście dostępnych jest kilka opcji do wyboru (patrz ilustracja Nowe wolne obciążenie wielokątne):

• "Pusty": Obciążenie nie działa na żadną powierzchnię.
• Wszystkie: Obciążenie zostaje przyłożone do wszystkich powierzchni przecinanych prostopadle do płaszczyzny rzutowania, począwszy od miejsca obciążenia.
• "Numer": Obciążenie działa tylko na powierzchnie o określonych liczbach.

Kategorie

Na liście „Rozkład obciążenia” do wyboru dostępne są następujące opcje:

• Równomierne: Obciążenie wielokątne działa ze stałą wielkością.
• Liniowy: Obciążenie ma zmienną liniowo wielkość.
• Liniowy w X/Y/Z: Obciążenie ma zmienną liniowo wielkość w kierunku osi globalnej.

Schemat rozkładu obciążenia pokazano na górnej grafice okna dialogowego.

Jeżeli wielokątne obciążenie powierzchniowe nie odnosi się do globalnego 'Układu współrzędnych' XYZ, można wybrać układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy.

Z listy 'Rzutowanie obciążenia' należy wybrać, na którą z płaszczyzn globalnych (XY, YZ lub XZ) ma zostać rzutowane obciążenie. Zaczynając od punktów Położenie obciążenia, program RFEM „oblicza“ proste prostopadłe do tej płaszczyzny rzutowania. Punkty definicji obciążenia wielokątnego wynikają z punktów przecięcia tych prostych z powierzchniami.

Wybierz z listy 'Kierunek obciążenia', aby zdefiniować wpływ obciążenia. W zależności od układu współrzędnych do wyboru dostępne są lokalne osie powierzchni x, y, z, globalne osie X, Y, Z lub osie U, V, W zdefiniowane przez użytkownika.

Wybór kierunku obciążenia

Położenie obciążenia

Współrzędne punktu narożnego obciążenia można wprowadzić do tabeli lub zaimportować z arkusza Excel za pomocą przycisku . Łańcuch wielokątny można też zdefiniować graficznie za pomocą przycisku .

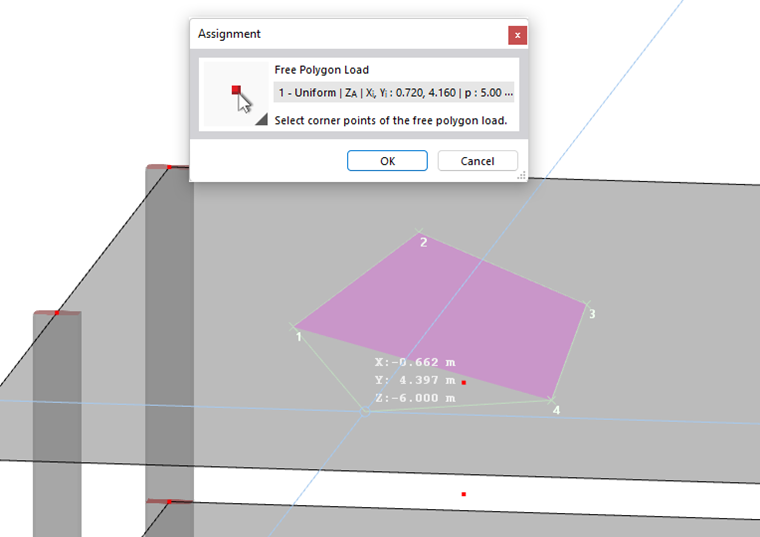

Graficzne definiowanie punktów narożnych wolnych obciążeń wielokątnych

Po wybraniu ostatniego punktu należy zamknąć okno dialogowe 'Przypisanie', klikając przycisk OK. Nie ma potrzeby zamykania wielokąta.

Parametry

Określ 'Wielkość obciążenia' wywołanej siłą.

W przypadku obciążenia zmiennego liniowo należy wprowadzić dwie wartości obciążenia; w przypadku obciążenia liniowo zmiennego w kierunku X/Y/Z należy wprowadzić trzy wartości obciążenia wraz z odpowiednimi numerami punktów obciążenia wielokątnego. Punkty można zdefiniować graficznie za pomocą przycisku .

Obszar działania obciążenia

Jak opisano powyżej, obciążenie działa na powierzchnie przecięte prostopadle do płaszczyzny rzutowania, zaczynając od położenia obciążenia. Jeżeli w sekcji przypisane do powierzchni została wybrana opcja 'Wszystkie', można ograniczyć wpływ obciążenia za pomocą kryteriów geometrycznych.

Domyślnie obciążenie działa w sposób nieograniczony w przedziale od -∞ do +∞. Za pomocą pól 'Od' i 'Do' można użyć pól wprowadzania 'Od', aby zredukować efekt obciążenia do określonych stref.
