Typ kontaktu powierzchniowego kontroluje siły przenoszone między dwiema grupami równoległych powierzchni („kontakt powierzchniowy”).
W sekcji 'Typ kontaktu' należy ustawić właściwości kontaktu prostopadłe i równoległe do powierzchni.
Kontakt prostopadle do powierzchni
Na liście 'Kontakt prostopadle do powierzchni' można wybrać jedną z trzech opcji, za pomocą których można kontrolować przenoszenie sił między powierzchniami.
Pełne przenoszenie sił
Pomiędzy powierzchniami przenoszone są zarówno siły rozciągające, jak i ściskające.
Uszkodzenie przy rozciąganiu
Kontakt zostaje zwolniony, gdy tylko powierzchnie oddalą się od siebie.
Uszkodzenie przy ściskaniu
Pomiędzy powierzchniami przenoszone są tylko siły rozciągające.
Kontakt równolegle do powierzchni
Opcje na liście 'Kontakt równolegle do powierzchni' (patrz ilustracja image022708 Nowy typ kontaktu powierzchniowego) opisują sposób przenoszenia sił tnących między powierzchniami.
Uszkodzenie, jeżeli kontakt prostopadły do powierzchni nie działa
Jeżeli pomiędzy powierzchniami nie ma kontaktu rozciągającego lub ściskającego, siły tnące również nie są przenoszone.
Pełne przenoszenie sił
Wszystkie siły tnące są przenoszone - niezależnie od tego, czy kontakt jest prostopadły do powierzchni.

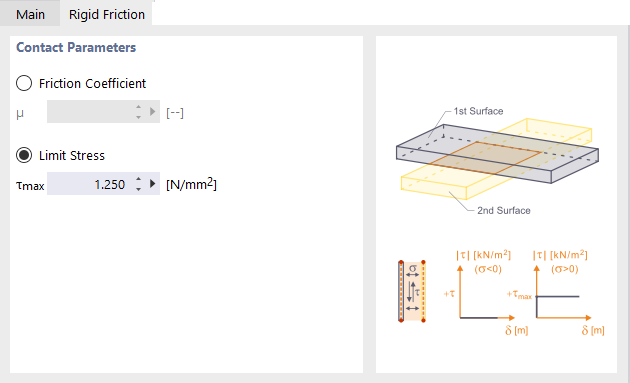

Tarcie sztywne
W zakładce 'Tarcie sztywne' należy zdefiniować parametry kontaktu równoległego do powierzchni.
- Współczynnik tarcia μ: Przenoszone siły tnące są powiązane z siłami osiowymi działającymi prostopadle do powierzchni. Podaj współczynnik μ dla tego stosunku naprężeń stycznych (τ = μ ⋅ | σ |).
- Naprężenie graniczne τmax : Po osiągnięciu maksymalnego dopuszczalnego naprężenia stycznego naprężenie nie jest dalej zwiększane poprzez zwiększenie odkształcenia, ale pozostaje stałe.
Tarcie sztywne jest natychmiast efektywne. Naprężenie tnące jest zależne od naprężenia normalnego. Należy określić 'Współczynnik tarcia' μ.
Tarcie sprężyste
W zakładce 'Tarcie sprężyste' należy ustawić parametry styku równolegle do powierzchni, na których siła tnąca wzrasta proporcjonalnie do odkształcenia. Wpis jest podobny do ekranu pokazanego na ilustracji Tarcie sztywne. Ponieważ odwzorowane jest zachowanie sprężyste, konieczne jest również określenie stałej sztywności na ścinanie C. Reprezentuje ona siłę potrzebną do przemieszczenia obszaru o powierzchni 1m2 na 1 m.

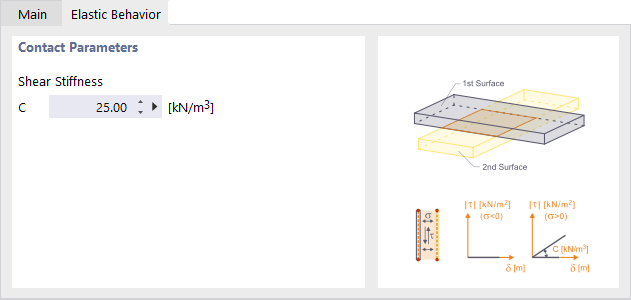

Zachowanie powierzchni sprężystej
W zakładce 'Zachowanie sprężyste' należy zdefiniować parametry kontaktu równoległego do powierzchni.
Aby opisać właściwości sprężystego przenoszenia sił tnących, należy określić sztywność ścinania C sprężyny.
