O tipo de contacto de superfície controla as forças que são transferidas entre dois grupos de superfícies paralelas ("contactos de superfície").
Na secção 'Tipo de contacto', defina as propriedades de contacto que são perpendiculares e paralelas às superfícies.
Contacto perpendicular às superfícies
Na lista 'Contacto perpendicular às superfícies', pode seleccionar entre três opções com as quais pode controlar a transferência de forças entre as superfícies.
Transmissão total de forças
Tanto forças de tração como de compressão são transferidas entre as superfícies.
rotura para tração
O contacto é libertado assim que as superfícies se afastam uma da outra.
Rotura em compressão
Apenas forças de tração são transferidas entre as superfícies.
Contacto paralelo às superfícies
As opções na lista 'Contacto paralelo às superfícies' (ver imagem image022708 Novo tipo de contacto de superfície ) descrevem como as forças de corte são transferidas entre as superfícies.
Rotura se o contacto perpendicular às superfícies falhar
Se não houver contacto de tração ou compressão entre as superfícies, também não são transmitidas forças de corte.
Transmissão total de forças
Todas as forças de corte são transferidas - independentemente de o contacto ser perpendicular às superfícies.

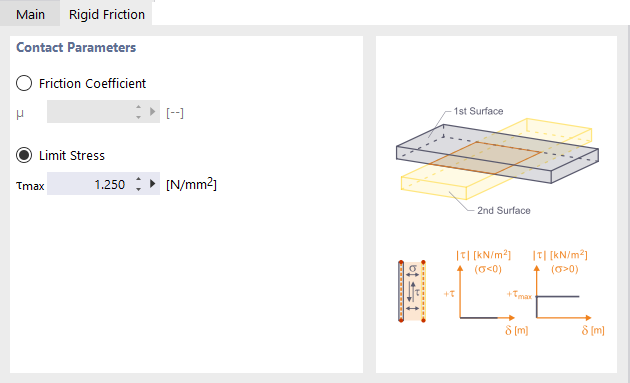

Atrito rígido
No separador 'Atrito rígido', define os parâmetros de contacto paralelo às superfícies.
- Coeficiente de fricção μ: As forças de corte transmitidas estão relacionadas com as forças normais que atuam perpendicularmente à superfície. Dê o coeficiente μ para esta relação de tensões de corte (τ = μ ⋅ | σ |).
- Tensão limite τmax : Assim que a tensão de corte máxima permitida é atingida, a tensão não é aumentada mais pelo aumento da deformação, mas permanece constante.
A fricção rígida é eficaz imediatamente. A tensão de corte depende da tensão normal. O 'Coeficiente de fricção' μ tem de ser especificado.
Atrito elástico
No separador 'Atrito elástico', defina os parâmetros do contacto paralelo às superfícies onde a força de corte aumenta proporcionalmente à deformação. A entrada é semelhante à visualização apresentada na imagem Fricção rígida. Uma vez que é representado um comportamento elástico, também é necessário especificar a constante da rigidez de corte C. Representa a força necessária para mover uma área de 1 m2 por 1 m.

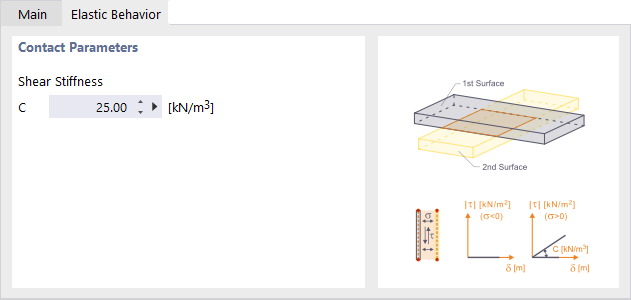

Comportamento elástico
No separador 'Comportamento elástico', define os parâmetros de contacto paralelo às superfícies.
Especifique a rigidez ao corte C da mola para descrever a propriedade da transmissão elástica das forças de corte.
