Estrutura

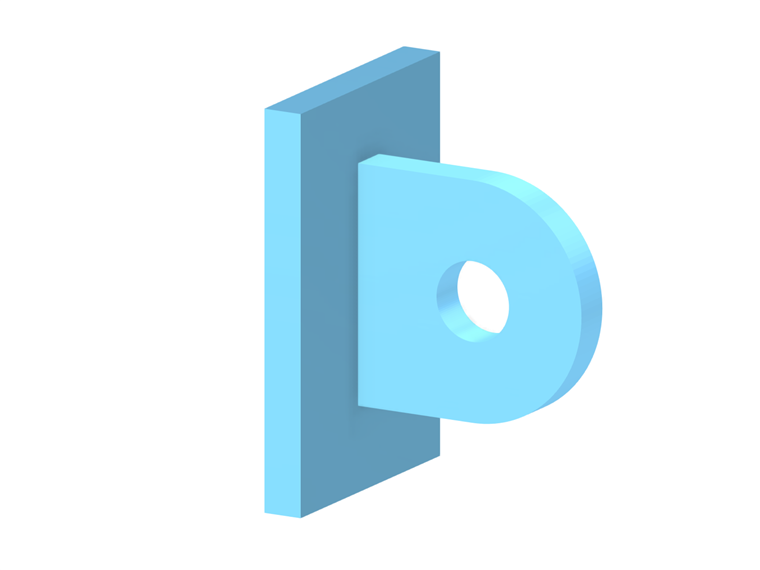

Ligações com soldadura de linha

As ligações com soldadura de linha são necessárias para a verificação de tensões das soldaduras. Wenn Sie in einem Flächenmodell eine Schweißnaht für eine Linie definieren, werden die Spannungen dieser Naht mit dem Bemessungs-Add-On Spannungs-Dehnungs-Berechnung ermittelt. Sie erhalten so für den gewählten Schweißnahttyp direkt die Spannungen zum Nachweis der Schweißnaht.

Informação

Linienschweißverbindungen wirken sich weder auf die Steifigkeit noch auf die Schnittgrößenermittlung aus.

Geral

Im Register Basis definieren Sie den Schweißnahttyp und legen deren Parameter.

Categorias

Legen Sie in diesem Abschnitt fest, welche Schweißnaht vorliegt. Die Typen sind mit den Parametern in der Dialoggrafik darstellt.

Tipo de ligação

In der Liste stehen folgende Anschlusstypen zur Auswahl:

  • Ligação de topo
  • Ligação de canto
  • Ligação com sobreposição
  • Ligação em T

Tipo de soldadura

Je nach Anschlusstyp bietet die Liste verschiedene Auswahlmöglichkeiten zur Ausführung der Schweißnaht.

Disposição de soldadura

Die Liste bietet zwei Auswahlmöglichkeiten zur Anordnung des Schweißnaht-Achsensystems:

  • Entgegen Flächennormale (-z)
  • Flächennormale (+z)

Damit können Sie steuern, ob die Schweißnaht an der Unterseite (+z) oder an der Oberseite (-z) der angeschlossenen Fläche angeordnet wird. Bei symmetrischen Schweißnahttypen wie einem T-Stoß mit Doppelkehlnaht spielt die Anordnung keine Rolle.

Disposição longitudinal

Linienschweißverbindungen können 'Kontinuierlich' oder "Unterbrochen" über die Linienlänge angeordnet werden. In letzterem Fall sind die Längsabmessungen der Schweißnahtsegmente und der Unterbrechungen sowie gegebenenfalls der Abstand des ersten Schweißnahtsegments vom Linienanfang anzugeben.

Informação

Bei unterbrochenen Schweißnähten wird die diskontinuierliche Längsanordnung über einen "verschmierten Ansatz" berücksichtigt. Lokale Spannungserhöhungen an den Rändern der Schweißnahtsegmente können mit diesem Verfahren beispielsweise nicht erfasst werden.

Parâmetros

Geben Sie in diesem Abschnitt die 'Schweißnahtgröße' an, um die Nahtdicke festzulegen. Die 'Schweißnahtlänge' wird von der Länge der Linie übernommen.

Atribúído às linhas e superfícies nº

Legen Sie die Linie und die Fläche fest, an der die Schweißnaht angeordnet werden soll. Mit der Schaltfläche Selecione individualmente können Sie die Objekte grafisch bestimmen.

Informação

Die Fläche, die Sie bei der Zuordnung als erste Fläche auswählen, stellt die angeschlossene Fläche dar. Sie wird in der Dialoggrafik rechts dunkelrot dargestellt. Der Eintrag '6/2,1' bedeutet beispielsweise, dass die Schweißnaht auf der Linie Nr. 6 definiert ist und die Flächen Nr. 2 und 1 dort verbunden sind. Die Fläche Nr. 2 ist dabei die angeschlossene Fläche.

Linienschweißnähte können nur Flächen mit einem der folgenden Materialtypen zugewiesen werden:

  • Geral
  • Aço
  • Metal
  • Alumínio

Sugestão

Im Fachbeitrag Linienschweißverbindungen in RFEM 6 finden Sie ausführliche Hinweise zur Definition von Schweißnähten zwischen Flächen.
