Линейные сварные соединения

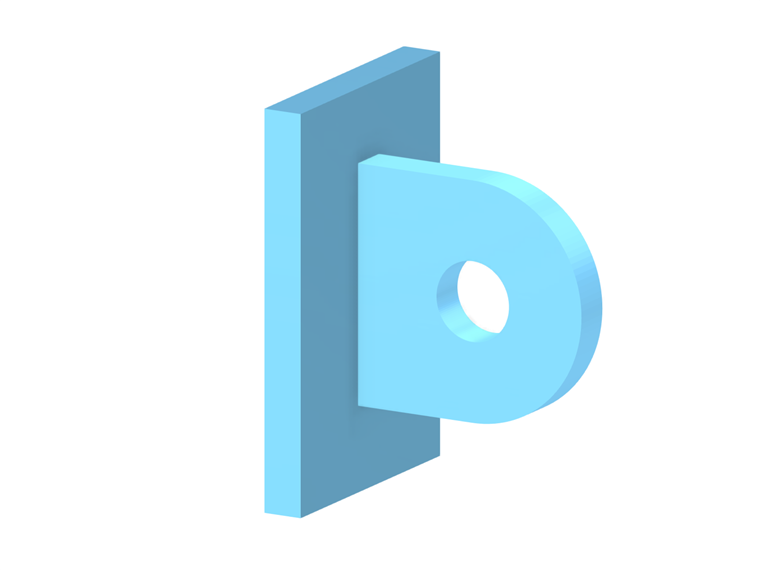

Линейные сварные соединения необходимы для расчёта напряжений сварных швов. Если вы определяете сварной шов для линии в модели поверхности, то напряжения этого сварного шва создаются с помощью аддона для проектирования -ons -for-rfem-6/raschet/raschet-naprjazhenij-deformacij. Таким образом, можно напрямую получить напряжения для расчета шва выбранного типа шва.

Диалоговое окно ' Новая линия сварного соединения '

Основное

В закладке Общие данные задаются тип шва и задаются его параметры.

Категории

В данном разделе диалога затем можно определить доступный шов. Все типы стержней, включая параметры, отображаются в графике диалога.

Тип соединения

Для выбора в списке доступны следующие типы соединений:

• стыковое соединение
• Угловое соединение
• шов внахлёст
• Тройниковое соединение

Тип шва

В зависимости от типа соединения, в списке предлагаются различные варианты выполнения расчета швов.

Выбор типа шва

Расположение шва

В списке представлены две опции для расположения системы осей сварного шва:

• Перевернуть нормаль к поверхности (-z)
• Нормаль поверхности (+z)

Это позволяет проверить, расположен ли шов снизу (+z) или сверху (-z) соединяемой поверхности. Для симметричных типов швов, таких как двойной угловой шов, выравнивание не имеет значения.

Продольное расположение

В настоящее время линейные сварные соединения могут быть расположены только 'Непрерывно' по всей длине линии.

параметры

В этом разделе диалога введите 'Размер шва', чтобы задать толщину шва. 'Длина шва' берется из длины линии.

Придано к линии № и поверхностям №

Задайте линию и поверхность, на которой вы хотите расположить сварной шов. вы можете использовать то вы можете задать объекты графически.

Линейные сварные швы могут быть применены к поверхностям только с помощью одного из следующих Типы материала тип:

• База
• Сталь
• Металл
• Алюминий
