Нагрузки на стержень из произвольной распределенной нагрузи

Этот мастер нагрузок поможет вам пропорционально приложить нагрузки по прямой линии к стержням в случае ферм, например, балочных решеток.

Диалоговое окно «Мастер новой нагрузки» | Нагрузки на стержень из нагрузки на произвольную линию »

Основное

Вкладка Main управляет параметрами нагрузки.

Создать в загружение

В списке выберите загружение, которому вы хотите назначить нагрузки. Используйте кнопку , чтобы создать новое загружение.

Категории

Распределение нагрузки

В списке представлены различные варианты для определения того, как действует линейная нагрузка:

• Униформа: Нагрузка имеет постоянную величину.
• Линейный: Нагрузка распределяется линейно переменно. В разделе диалога 'Параметры нагрузки на линию' вы можете указать три опорных узла с соответствующими значениями нагрузки.

Система координат

Линейная нагрузка может действовать перпендикулярно плоскости нагрузки (' Local z ') или по отношению к глобальной системе координат XYZ. Кроме того, вы можете выбрать пользовательскую систему координат или создать новую.

Направление нагрузки

Если линейная нагрузка действует не перпендикулярно плоскости нагрузки, а в направлении глобальной оси, в списке представлены различные варианты.

Выбор направления глобально действующей нагрузки

Линейная нагрузка может быть связана с истинной длиной (например, весовой нагрузкой) или предполагаемой длиной (например, снеговой нагрузкой). Направление нагрузки показано в эскизе диалога.

Параметры нагрузки на линию

Введите величину равномерной линейной нагрузки. Если нагрузка является линейно переменной, вы можете определить количество двух узлов с назначенными нагрузками. Используйте кнопку , чтобы выбрать узлы графически в рабочем окне. Если подходящий узел для назначения нагрузки еще не существует, вы можете создать его с помощью кнопки .

Опции

Если вы установите флажок 'Блокировать для новых стержней ', нагрузка на линию будет действовать только на существующие стержни в области линии, определенной двумя узлами в разделе' Параметры нагрузки на линию ' . Любые элементы, которые вы добавите в эту область позже, не получат никаких компонентов линейной нагрузки.

Параметр 'Учитывать эксцентриситет стержня' определяет, действует ли линейная нагрузка на стержни в плоскости без учета эксцентриситета (настройка по умолчанию). Если этот флажок установлен, линейная нагрузка не применяется к стержням, которые смещены от плоскости.

С помощью флажка 'Учитывать распределение сечений' можно указать, действует ли линейная нагрузка, возникающая в результате определения конуса, на наклонные стержни (настройка по умолчанию). Если установить флажок, то линейная нагрузка не будет применяться к стержням в плоскости нагрузки, которые имеют неравномерное распределение сечения (см.|распространение|Сечение#).

Исключенные стержни

На вкладке « Исключенные стержни » можно указать, что стержни, такие как связи, не получают никаких пропорциональных нагрузок.

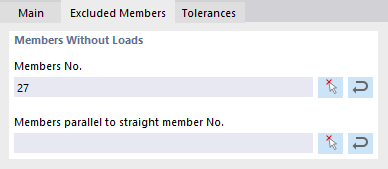

Определение стержней без нагрузок

Выберите элементы графически с помощью кнопки , либо по отдельности, либо с помощью элемента шаблона, работающего 'параллельно' со всеми элементами без нагрузки.

Допуски

На вкладке « Допуски » можно установить критерии, по которым стержни и узлы оцениваются как принадлежащие плоскости или линии. Параметры находятся в главе # extbookmark manual|допускиTab|Нагрузки на стержни из раздела "Нагрузка на площадь".
