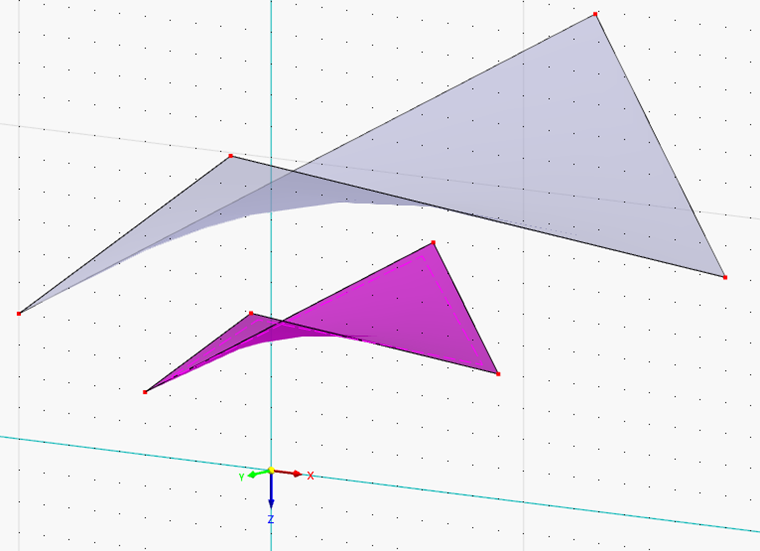

Функция Масштабировать в меню 'Изменить' → 'Управление' предоставляет различные возможности для равномерного изменения размеров выбранных объектов. На следующем изображении показана поверхность мембраны и ее копия, растянутые в 2 раза по отношению к исходной точке.
Основное

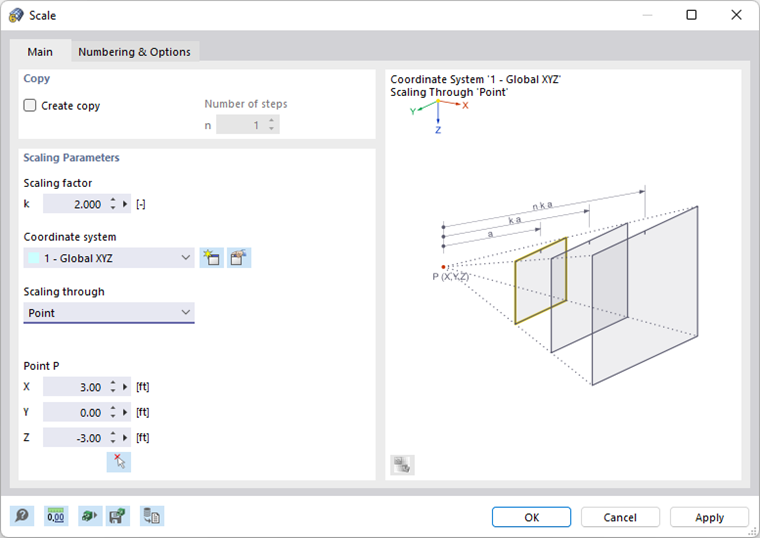

Вкладка Main управляет основными параметрами масштабирования объектов.
Копия
Если флажок 'Создать копию' не установлен, выбранные объекты будут масштабированы. Если вы хотите создать одну или несколько копий, установите флажок. Затем введите ' количество шагов ', которое описывает количество копий.
Параметры масштабирования
Введите 'коэффициент масштабирования' k. Таким образом, вы определяете масштабный коэффициент, на который умножается расстояние выбранных объектов от опорной точки (см. Графику диалога).
Задайте ' систему координат ', в которой необходимо масштабировать объекты. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки
.
Список 'Масштабирование через' предоставляет три варианта определения направления масштабирования:
- Точка: Все координаты объекта (X, Y и Z) масштабируются относительно одной ' точки ', координаты которой должны быть определены.
- Направление и точка: Масштабируется только одна координата объекта. В списке выберите 'Направление ', координаты которого вы хотите изменить, и определите' Точку P ' в качестве опорной точки.
- 2 балла: Направление масштабирования лежит в любом месте пространства. Введите координаты для 'точки P1' и ' точки P2 ', чтобы задать направление. Используйте кнопку
, чтобы определить точки графически.
Нумерация и опции
Вкладка « Нумерация и параметры » отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов и задать полезные настройки для копирования. Функции описаны в главе # extbookmark manual.|numberingAndOptionsTab|Перемещение и копирование # описано.
Настройки связи
Вкладка «Ссылки шага» отображается, если на вкладке numberingAndOptionsTab Numbering and Options установлен флажок ' Step Links '. Функции описаны в главе # extbookmark manual.|stepLinksTab|Перемещение и копирование # описано.
