В нормах описывается, каким образом должны сочетаться воздействия. EN 1990 beispielsweise verlangt den Nachweis der Grenzzustände der Tragsicherheit und der Gebrauchstauglichkeit, für die jeweils bestimmte Kombinationsregeln gelten. ASCE 7 nennt Vorgaben zur Kombination von Lastfällen für strength design und allowable stress design. Diese Regelungen für Grenzzustände oder design strengths können in Bemessungssituationen (BS) untersucht werden.
Bei EN 1990 sind eine Tragsicherheits- und drei Gebrauchstauglichkeits-Bemessungssituationen voreingestellt, bei ASCE 7 die beiden Bemessungssituationen für "strength design" und "allowable stress design".
Das Kontrollfeld Aktiv regelt, ob der in der Liste selektierte Bemessungsfall bei der Berechnung untersucht wird. So können Sie Bemessungssituationen, die für das Modell nicht relevant sind, von der Berechnung ausschließen.
Инфо
Mit der Schaltfläche
am Ende der 'Liste' können Sie eine neue Bemessungssituation hinzufügen.
Основное
Das Register Basis verwaltet die allgemeinen Angaben der Bemessungssituation, die in der 'Liste' links selektiert ist.
Предпочтения

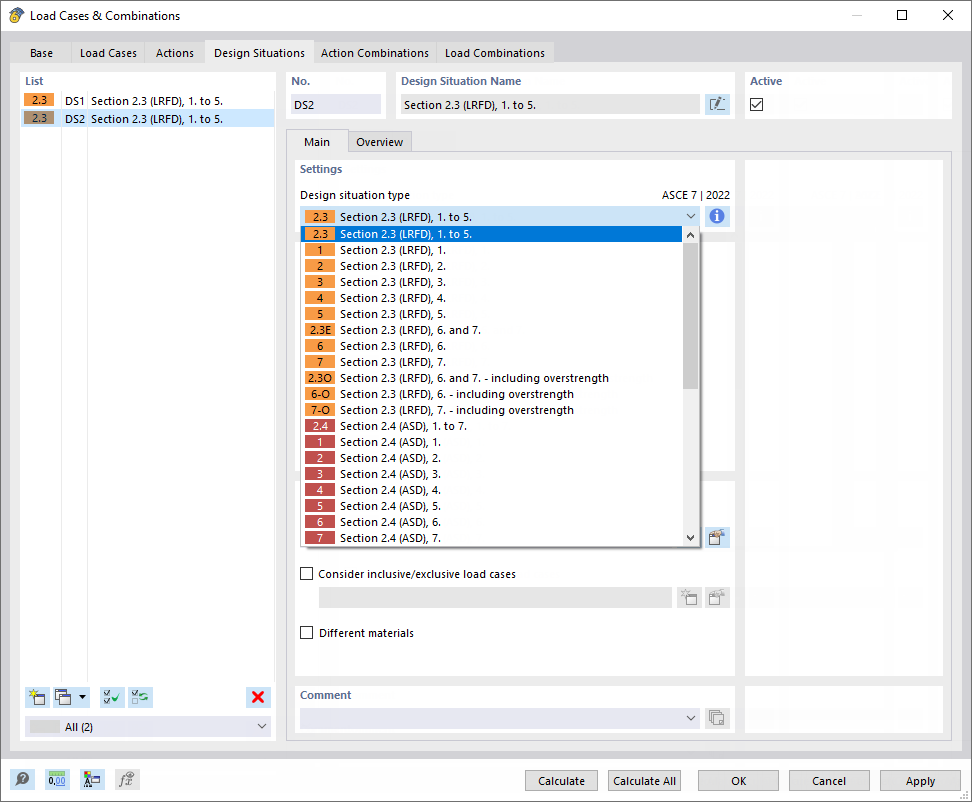

Der 'Typ der Bemessungssituation' bestimmt, nach welcher Vorgabe die Lastfälle bei der Überlagerung kombiniert werden. Die Auswahlmöglichkeiten sind auf die Norm abgestimmt (siehe Bild oben).
Über die Schaltfläche
können Sie die Kombinationsregel der Bemessungssituation überprüfen.
Опции
Legen Sie fest, welcher Kombinationsassistent für die Überlagerung der Lastfälle verwendet werden soll. Per Voreinstellung erzeugt RFEM Lastkombinationen, die nach Theorie II. Ordnung untersucht werden. Die Kombinationsassistenten sind im Kapitel Kombinationsassistenten beschrieben.
Das Kontrollfeld Inklusive/exklusive Lastfälle berücksichtigen bietet die Möglichkeit, wechselseitige Abhängigkeiten zwischen Lastfällen anzusetzen. Sie können die Kriterien in einem separaten Dialog definieren (siehe Kapitel Lastfallbeziehungen).

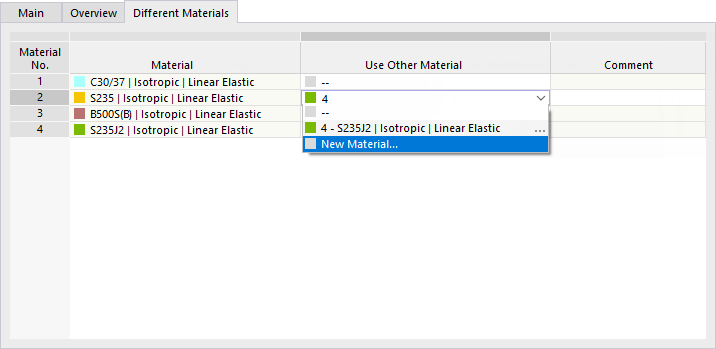

Beim Aktivieren des Kontrollfelds Unterschiedliche Materialien wird ein neues Register hinzugefügt. Dort können Sie – für die selektierte Bemessungssituation – ein Material durch ein alternatives Material ersetzen. Dies ist nützlich, wenn Sie beispielweise unterschiedliche Spannungs-Dehnungs-Diagramme für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit nutzen.
Обзор
Im Register Übersicht sind alle Lastkombinationen der Bemessungssituation mit Teilsicherheits- und Kombinationsbeiwerten aufgelistet. Eine Bemessungssituation entspricht somit einer Umhüllenden, die die ungünstigen Konstellationen aller enthaltenen Lastkombinationen erfasst.
