Чтобы начать создание сетки КЭ, выберите Создать сетку в меню Рассчитать . В качестве альтернативы, можно использовать соответствующую запись в кнопке списка ' Сетка '.
Сетка КЭ создается также автоматически при запуске расчета загружения. Тем не менее, рекомендуется проверить созданную сетку перед выполнением расчета. Таким образом обеспечивается достаточная и «гармоническая» дискретизация. При необходимости можно добавить области уточнения. И наоборот, можно с помощью грубой сетки КЭ предоставить области, не имеющие большого значения для оценки результатов, например, в качестве «измельчения сетки», созданного для этих поверхностей, имеющих больший размер сетки, чем целевая длина LКЭ. Это сокращает время расчета и облегчает оценку.

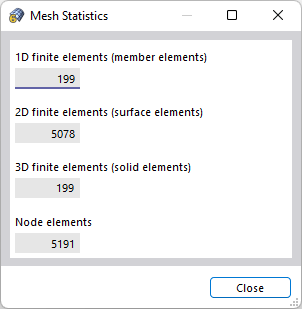

После успешного создания сетки, можно открыть раздел Статистика сетки в меню Рассчитать , чтобы вызвать баланс сетки КЭ.
Статистика показывает тип и количество созданных конечных элементов, что полезно для выбора подходящего метода решения матрицы и оценки приблизительного времени расчета (см. Главу Настройкистатическогорасчета ).
При изменении данных модели, сетка КЭ автоматически удаляется. Чтобы удалить сетку вручную, выберите Удалить сетку в меню Рассчитать или используйте соответствующую запись в кнопке списка (см. Рисунок image025691 'Сетка' Кнопка списка ). Обратите внимание, что все результаты, которые могут быть доступны, также будут удалены.
