Если поверхности пересекаются и в точках контакта передаются внутренние силы, необходимо создать проникновение. Это предотвращает возникновение независимых, разъединенных подсистем.

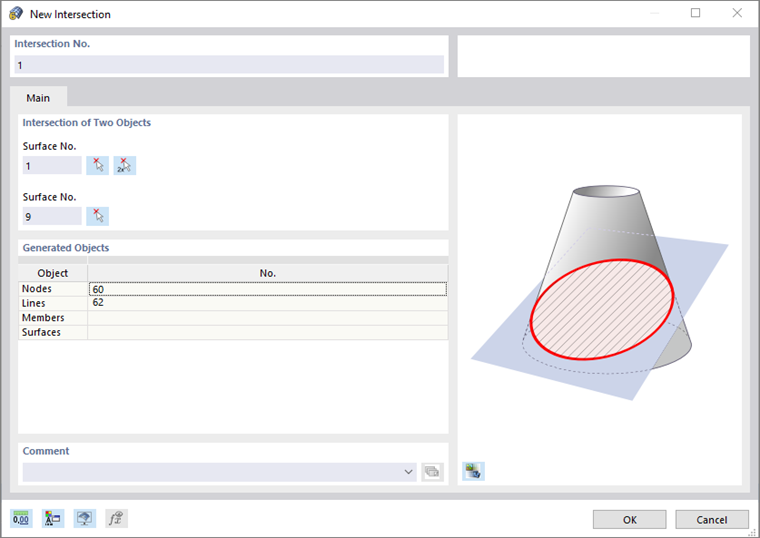

Пересечение двух объектов
Введите номера двух пересекающихся поверхностей. Вы также можете использовать кнопку
для графического определения поверхностей.

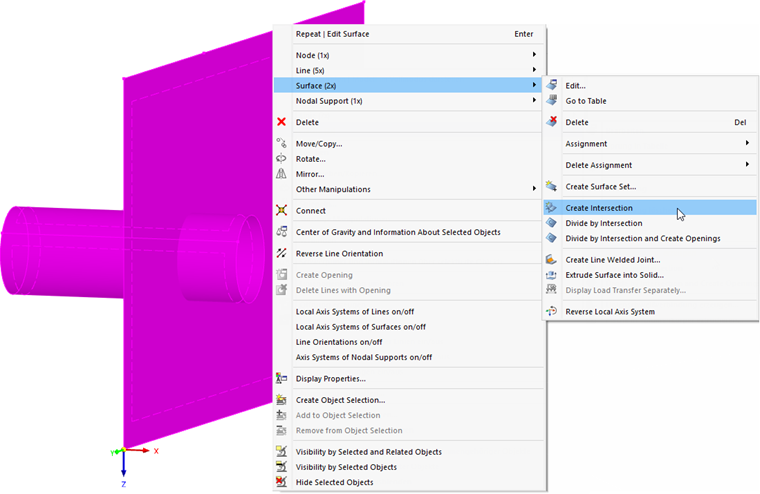

В графике можно быстро создать пересечения (возможно, более двух поверхностей): Выберите соответствующие поверхности, нарисовав окно или нажав несколько раз, удерживая клавишу Ctrl. Затем воспользуйтесь функцией Площадь → Создать проникновение в контекстном меню выделения.
Созданные объекты
При создании пересечения создаются новые узлы, линии и, возможно, стержни и поверхности, которые принадлежат обеим поверхностям.
Линии пересечения помечаются символом замка в таблице ' Линии '. Замок указывает, что эти линии являются сгенерированными линиями. Для этих линий также доступно диалоговое окно ' Изменить линию ', в котором можно назначить свойства стержня или опоры.
