Результаты для опертых линий можно изобразить графически с помощью категории « Опорные реакции ». При наличии высвобождений линий, можно управлять деформациями и силами в категории Высвобождения. Численные результаты линейных опор и высвобождений линий можно найти в категории таблицы «Результаты по линиям».
.png?mw=760&hash=be729bb2b92f8a8e54b99aedcec474505a11a50f)
опорные реакции

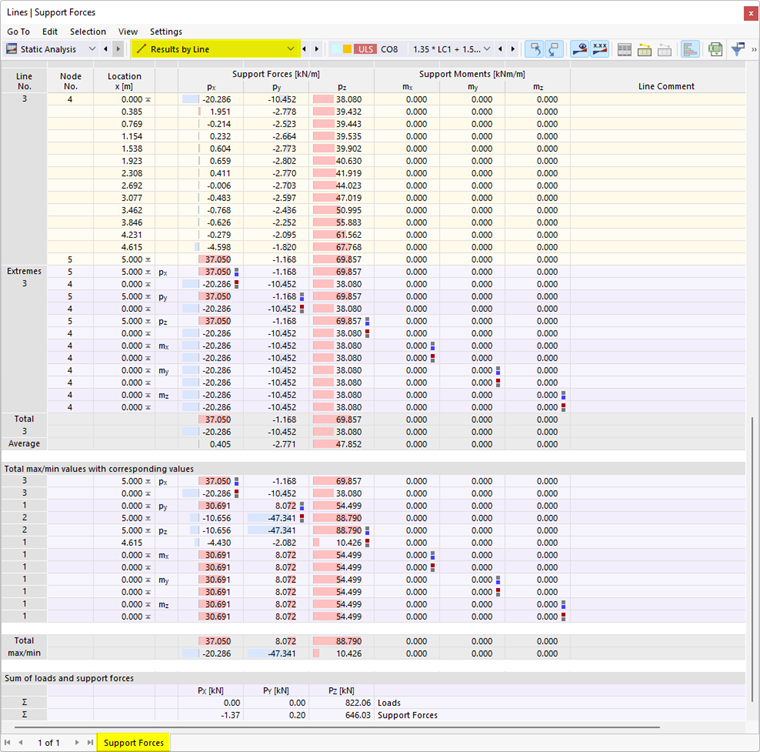

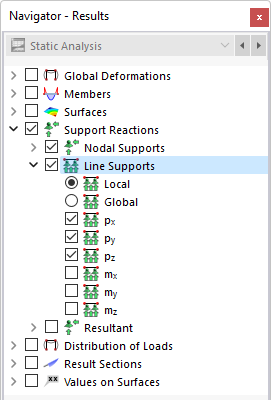

На рисунке Результаты по линиям в таблице показана таблица с опорными реакциями на линиях. Опорные реакции обозначены 'p', опорные моменты - 'm'. Обычно они связаны с местной системой координат линий. В навигаторе можно задать компоненты, которые будут изображаться графически.
В таблице перечислены опорные реакции и моменты, упорядоченные по линиям. 'Расположение x' описывает расстояние узла КЭ от начала линии.
В данной таблице отображены силы и моменты, которые передаются в линейную опору. Таким образом, относительно знаков, в таблице не отображаются опорные реакции или моменты со стороны опоры. Данные знаки являются результатом направлений глобальных осей. Если общая ось Z направлена вниз, загружение «собственный вес» приводит, например, к положительной общей опорной реакции pZ. Таким образом, приводимые в таблице опорные реакции, представляют собой нагрузки фундамента.
Местные опорные реакции связаны с местной системой координат линий; знаки приложенных сил, таким образом, вытекают из направлений местных осей опор. Вы можете изобразить и скрыть их с помощью контекстного меню линейных опор.
В отличие от результатов, указанных в таблице, векторы 'Опорные реакции' в графическом виде представляют опорные силы и моменты со стороны опоры. Компоненты визуализируются по размеру и направлению векторов. Положительный момент опоры действует по часовойс стрелке вокруг соответствующей положительной оси.
Сумма нагрузок и сумма опорных реакций
Для загружений и сочетаний нагрузок контрольные суммы Σ нагрузок и опорных реакций указаны в конце таблицы. Данный баланс будет отличаться, если в модели имеются также узловые опоры, опоры стержней или опоры поверхности. Эти опорные реакции также необходимо учитывать в общем балансе.
Диаграммы результатов для опорных реакций

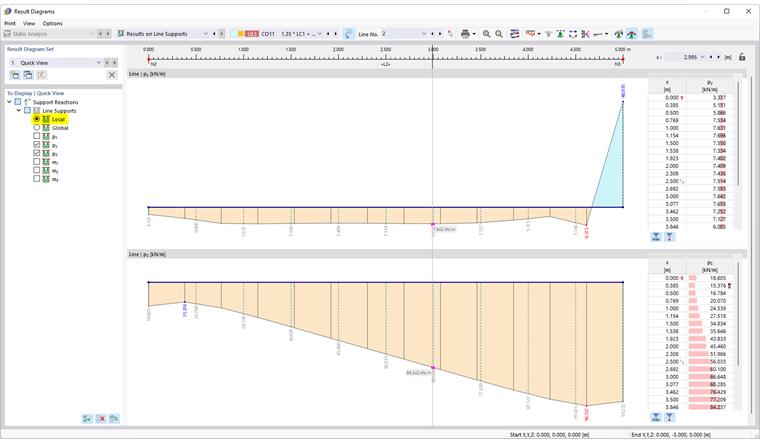

Опорные реакции можно также отобразить графически в окне 'Диаграмма результатов': Выбрать линейную опору. Затем, нажмите на Диаграммы результатов для выбранных линейных опор в меню Результаты. Также можно щелкнуть правой кнопкой мыши по линейной опоре и выбрать в контекстном меню Диаграммы результатов.
.png?mw=760&hash=9a9aadb70b0cd9d19d3e284d8f46725e0008d768)
Окно 'Диаграммы результатов' описано в разделе Диаграммы результатов.
Деформации высвобождения линии

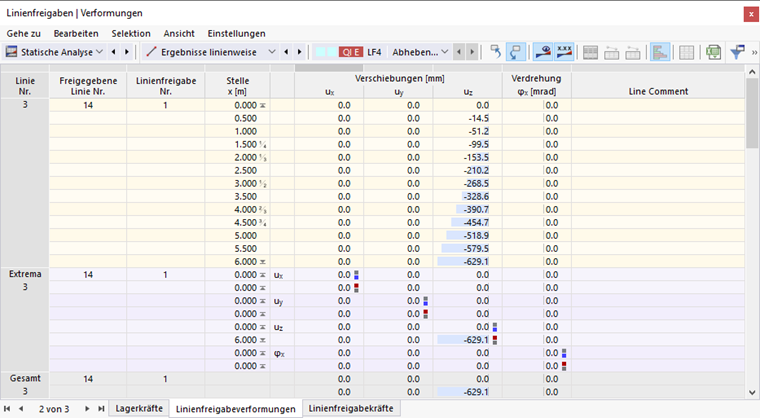

Как описано в главе Высвобождения линий, в случае линейного высвобождения создаются копии исходных линий. Смещения и повороты этих созданных копий показаны на графике и в таблице.
Местные смещения и повороты соответствуют 'условиям типа высвобождения' из типов высвобождений линий. Кнопки определены следующим образом:
| ux | Перемещениe вдоль местной оси x |
| uy | Перемещение вдоль местной оси y |
| uz | Перемещениe вдоль местной оси z |
| φx | Поворот вокруг местной оси x |
Силы высвобождения линии

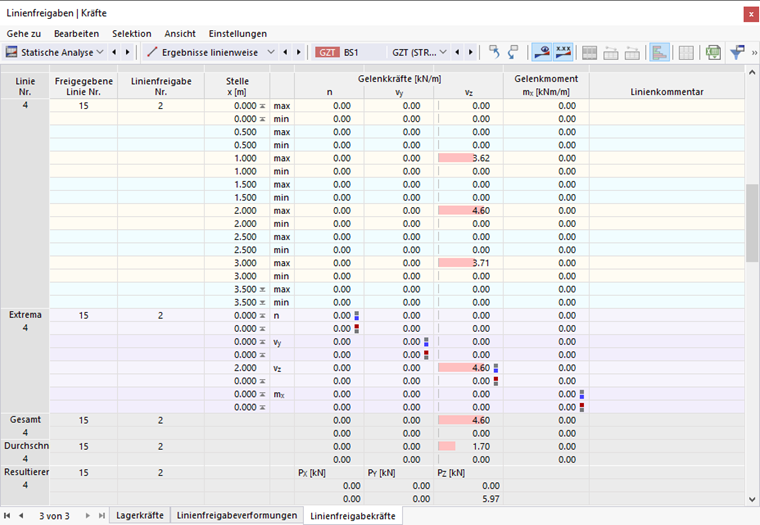

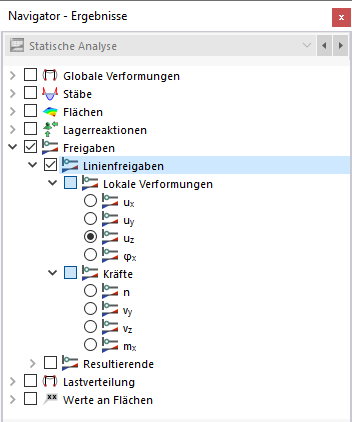

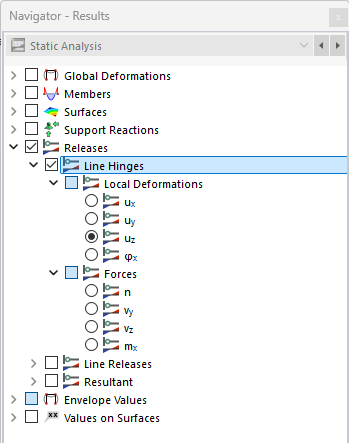

Можно управлять графическими результатами, выбрав « Силы » в категории 'Высвобождения' (см. рисунок Результаты для высвобождений линий). Таблица 'Силы высвобождения линии' показывает внутренние силы высвобожденных линий, которые доступны в каждой точке сетки КЭ. Значения связаны с длиной и соответствуют 'условиям типа высвобождения' из типов высвобождений линий:
| n | Продольная сила в направлении местной оси x |
| vy | Поперечная сила в направлении местной оси y |
| vz | Поперечная сила вдоль местной оси z |
| mx | Момент вокруг местной оси x |
В FAQ 004954 подробнее объясняется, как интерпретировать знаки сил высвобождения линии.

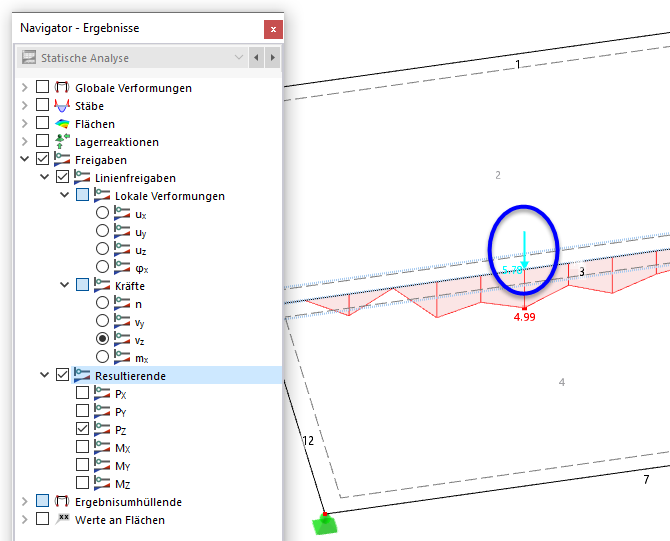

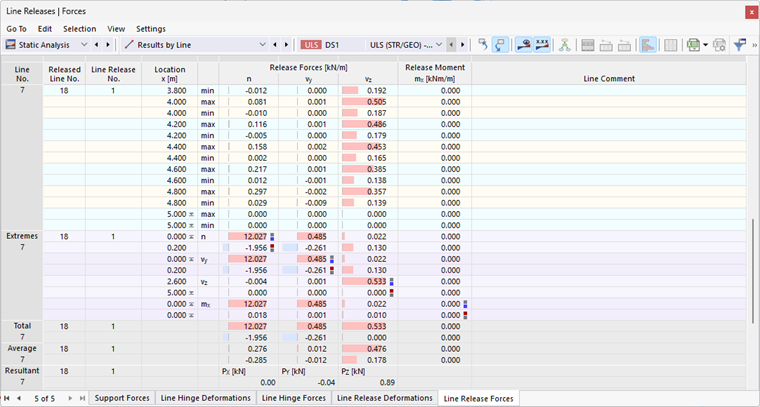

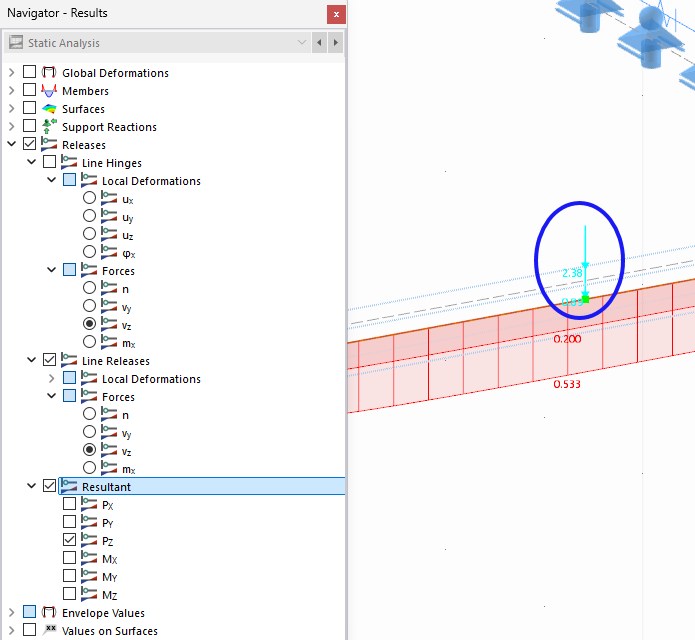

В таблице также показаны средние значения и результирующие PX, PY и PZ (см. рисунок Силы высвобождения линии в таблице). Результирующие силы относятся к глобальной системе координат. Результирующие можно отобразить графически с помощью категории навигатора «Результирующие».
Дополнительную информацию об оценке результирующих можно найти в технической статье Направление и взаимосвязь результирующих сил сечений и высвобождений.
